新一届国际超级计算大会将于本周在德国法兰克福召开，按照惯例我们将看到最新的超级计算机排行，以及各种新的计算类硬件产品，NVIDIA就率先发了PCI-E版本的Tesla P100，只要面向高性能计算尤其是深度学习。

4月份的GTC大会上黄仁勋在开幕演讲中正式推出了Tesla P100加速卡，它使用的是GP100大核心，153亿晶体管，核心面积610mm2，配备了16GB HBM2显存，带宽720GB/s，当时发布的是基于NVLink版本，而现在NVIDIA推出了更加通用的PCI-E版本Tesla P100。下面就详情来看看了解下吧！

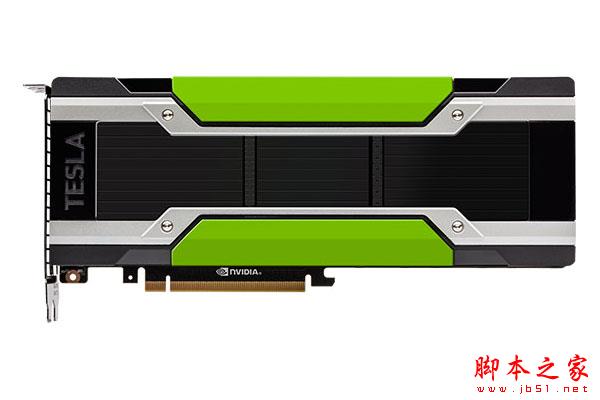

PCI-E版Tesla P100

与NVLink版的Tesla P100一样，PCI-E版的同样配备3584个流处理器，同样配备1400MHz的HBM2显存，有16GB和12GB两个版本，前者显存位宽4096bit，后者位宽3072bit，带宽分别为720GB/s和540GB/s，TDP从NVLink版的300W下降到250W，性能也有相应的下降，估计频率降低了。

NVLink版Tesla P100

NVIDIA加速型计算副总裁Ian Buck表示：“想要在高性能计算与人工智能超级计算方面满足研究人员不断增长的需求，加速型计算是必由之路。如果通过部署纯CPU系统来满足这一需求，则需要购置大量的市售计算节点，这会导致成本大幅提升的同时，性能却没有相应地大幅提升。如果使用性能更高的Tesla P100节点，那么需要的节点数量更少，而且可以大幅扩展性能，如此一来，客户便能够把钱更多地花费在计算上，而非花在基础设施上。”

PCI-E版与NVLink版的Tesla P100规格对比

采用PCI-E接口的Tesla P100加速卡预计在今年第四季度上市，可以从克雷、戴尔、惠普、IBM、已经SGI在内的NVIDIA合作伙伴那里进行购买。

以上就是靠谱客小编汇总的关于NVIDIA PCI-E版与NVLink版Tesla P100加速卡性能规格对比，大家可以参考一下吧，希望对大家有帮助！欢迎大家继续关注其他信息！
