cad圆弧怎么画?cad圆弧画法

cad是应用最广泛的计算机辅助设计软件之一，学会使用cad圆弧怎么画是必不可少的，下面小编来教大家怎么做。

工具/原料

AutoCAD

cad圆弧怎么画：不知道圆弧半径

1、用cad画圆弧时如果不知道半径，那么就要想办法找出圆弧经过的点。如图所画的圆弧，只知道和3个圆形相切，此时cad怎么画圆弧呢？

2、选择圆形工具，然后在命令行输入“3p”（也就是利用3点画圆），按回车确定。

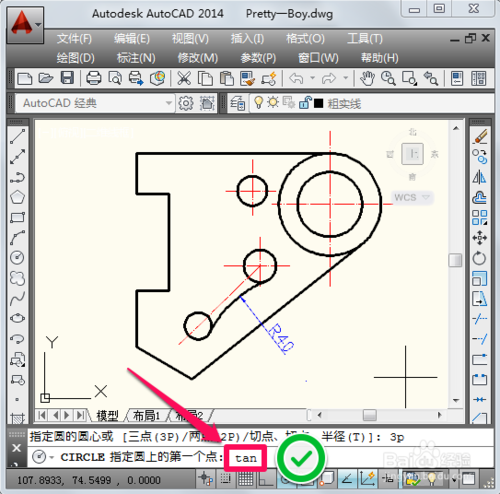

3、这时命令行提示指定圆上的第一个点，我们直接输入“tan”（捕捉切点），按回车确定。

4、此时光标贴近圆就会出现切点标识，左键点击就确定第一点了（注意将切点选在圆的左下角，我们要画的圆弧切点大概就在那个位置）。

5、同上面方法一样，接着输入“tan”，在第2个圆上捕捉切点。

6、再次输入“tan”在第3个圆上捕捉切点，此时相切于3个圆形的大圆就画好了。

7、接下来我们利用修剪工具和删除工具把不需要的地方去掉，cad圆弧就画好了。

END

cad圆弧怎么画：知道圆弧半径

1、用cad画圆弧时如果已经知道半径，那么就更简单了。如图所画的圆弧，相切于两个圆，半径是40，此时cad怎么画圆弧呢？

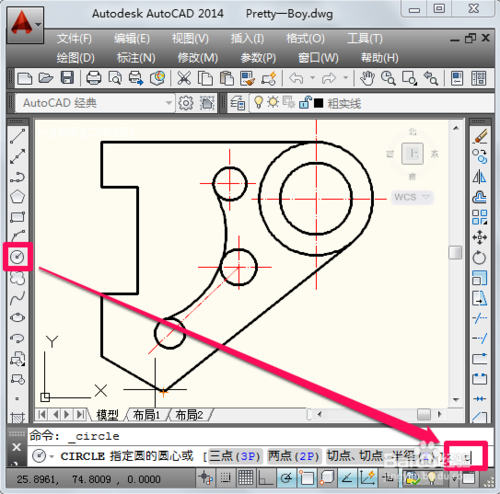

2、选择圆形工具，然后输入“t”（开启切点、切点、半径模式），按回车确定。

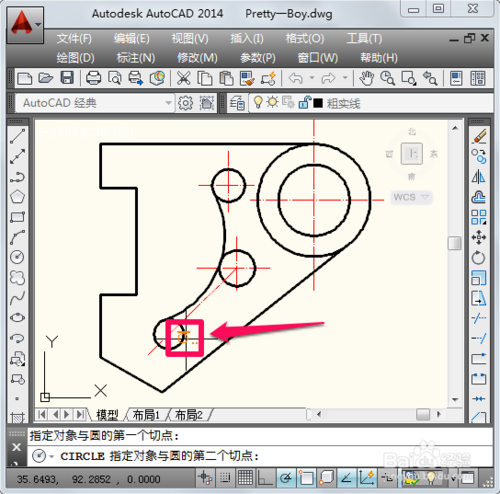

3、此时光标贴近圆就会出现切点标识，左键点击就确定第一个切点了（由于所画的圆与两个小圆相外切，根据圆弧位置，切点应选在左下角）。

4、接着在第2个圆上点击确定第二个切点（应选在右上角）。

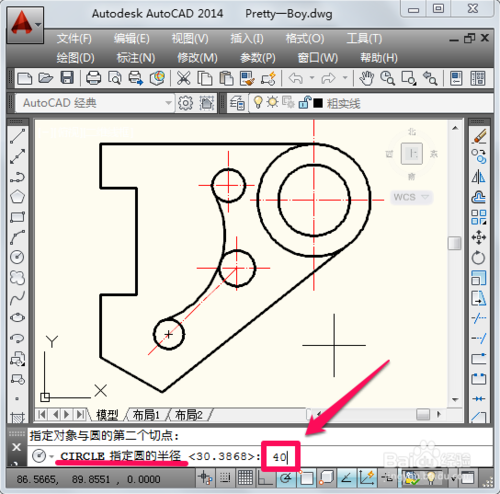

5、根据命令行提示，直接输入圆的半径，这里是40，然后回车确定。

6、此时半径是40且相切于两个小圆的大圆就画好了。

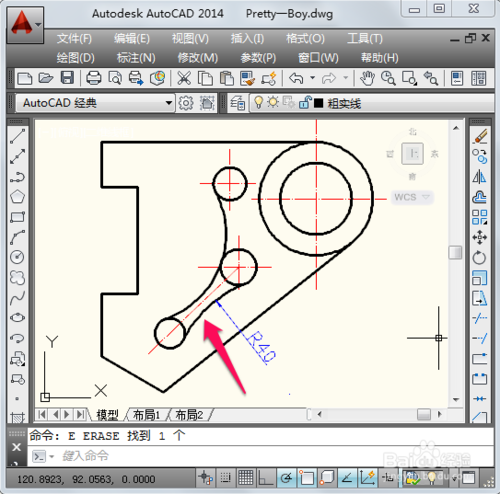

7、接下来我们利用修剪工具和删除工具把不需要的地方去掉，cad圆弧就画好了。

教程结束，以上就是cad圆弧画法教程，希望能对大家有所帮助！
