在不利用外部插件的情况下,如何利用cad求出惯性矩。

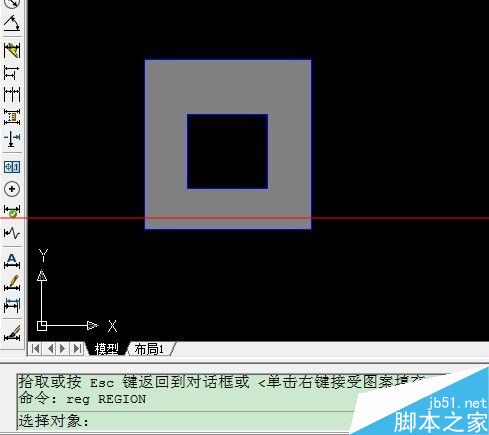

1、先用region(reg)将图形转为面域。

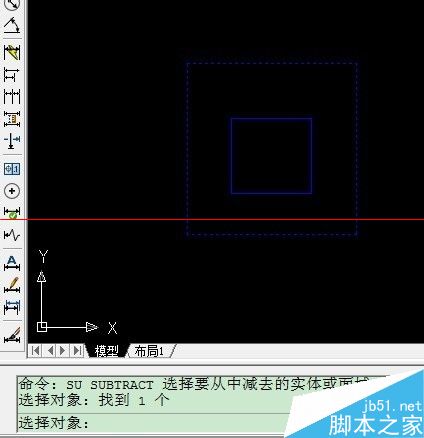

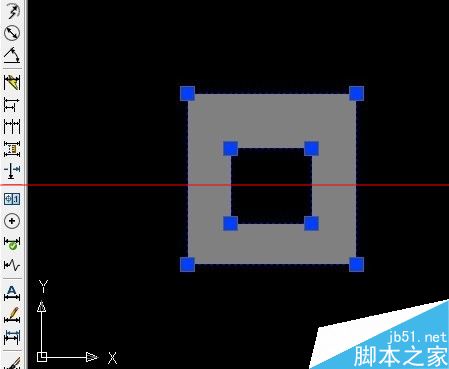

2、用su命令从大图中抛去中间的面域。

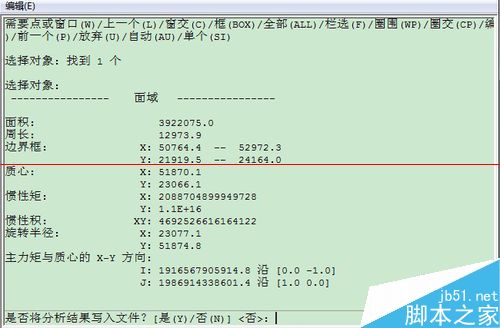

3、利用massprop命令计算惯性矩,可以求出阴影部分的惯性距。

注意事项:

1、SU命令之后,先选大面域,确定后选要抛去的面域。

2、惯性矩看“主力矩与质心的 X-Y 方向”
