AutoCAD三维建模教程：制作逼真的立体羽毛球

　　本教程是向大家介绍利用AutoCAD三维建模制作逼真的立体羽毛球方法，制作方法很简单，运用了很多CAD命令，教程比较实用，喜欢的朋友可以一起来学习下！

　　主要运用到CAD命令如下：L线、REGION面域、RECTANG矩形、C圆 、SPLINE样条线、REVOLVE旋转、M移动、ROTATE3D三维旋转、3DARRAY三维阵列、TORUS圆环。

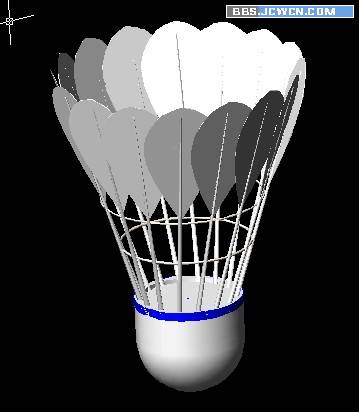

　　最后效果图

　　制作过程如下。

　　在CAD中按下图绘一个旋转面。

　　region创建面域,选择刚做好的图形!

　　再在左边,绘一个小四边形,位置如图!

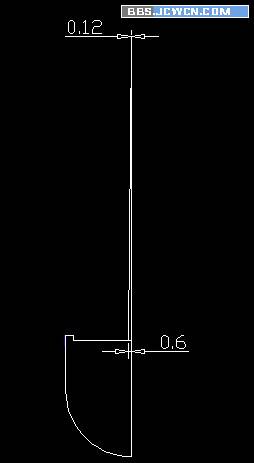

　　再绘羽毛杆旋转面,大小如图!上面小，下面大

　　再制作羽毛，用spline样条线绘出形状，之后创建成面域region，样式如图!

　　revolve旋转，选择所有须旋转面!EXT拉伸羽毛边，厚度自定!

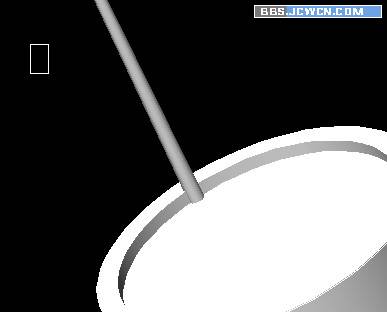

　　移动M，把羽毛杆移动到如图位置!

　　新建坐标USA，N新建，移动坐标到圆杆中心。

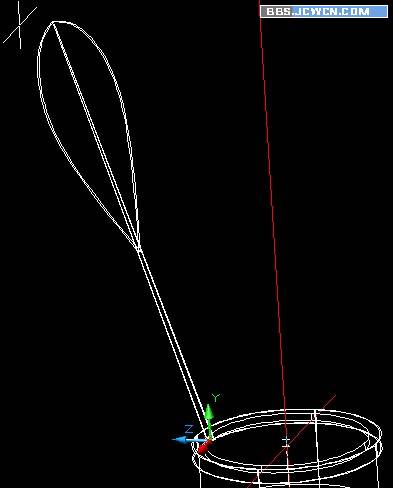

　　rotate3d三维旋转，指点基点，基点为圆杆中心点，捕捉X轴上两点，输入角度-20(可自定)!

　　继续三维旋转，指点基点，基点为圆杆中心点捕捉Y轴上两点，输入角度5度!

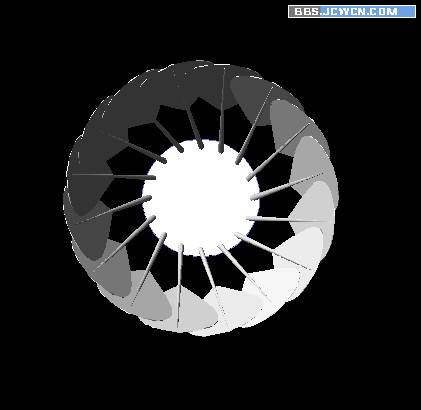

　　3darray三维陈烈，陈列轴为顶部的中轴线，数目16个，环形陈列360度。

　　torus圆环，利用圆环命令加上框圈。如图。

　　最后加材质渲染。

　　主要运用到CAD命令如下：L线、REGION面域、RECTANG矩形、C圆 、SPLINE样条线、REVOLVE旋转、M移动、ROTATE3D三维旋转、3DARRAY三维阵列、TORUS圆环。

　　最后效果图

　　制作过程如下。

　　在CAD中按下图绘一个旋转面。

　　region创建面域,选择刚做好的图形!

　　再在左边,绘一个小四边形,位置如图!

　　再绘羽毛杆旋转面,大小如图!上面小，下面大

　　再制作羽毛，用spline样条线绘出形状，之后创建成面域region，样式如图!

　　revolve旋转，选择所有须旋转面!EXT拉伸羽毛边，厚度自定!

　　移动M，把羽毛杆移动到如图位置!

　　新建坐标USA，N新建，移动坐标到圆杆中心。

　　rotate3d三维旋转，指点基点，基点为圆杆中心点，捕捉X轴上两点，输入角度-20(可自定)!

　　继续三维旋转，指点基点，基点为圆杆中心点捕捉Y轴上两点，输入角度5度!

　　3darray三维陈烈，陈列轴为顶部的中轴线，数目16个，环形陈列360度。

　　torus圆环，利用圆环命令加上框圈。如图。

　　最后加材质渲染。

　　以上就是AutoCAD三维建模制作逼真的立体羽毛球过程，方法很简单吧，希望大家可以尝试制作一下，效果一定更棒！
