iFixit发布2015 MacBook笔记本拆机详细图赏

苹果将全新 Retina MacBook 描述为“笔记本的未来”。Retina MacBook 采用全新设计的确让人眼前一亮，虽然今天早些时候已经有国内用户完成了拆解，不过现在 iFixit 已经带来了专业的拆解，照片更清晰，还有芯片介绍。

全新MacBook 今年3月9日正式发布，相信很多果粉都迫不及待的想要一窥其内部。首先，我们来看下设备的基本配置。

● 12寸，2304 x 1440 分辨率（226ppi）IPS“Retina ”显示屏

● 1.1GHz 或1.2GHz 双核英特尔 Core M 处理器，可以选配1.3GHz 处理器

● 8GB 1600MHz LPDDR3 内存

● 256GB 或 512GB 闪存 SSD

● 英特尔 HD Graphics 5300

● 单 USB-C 接口

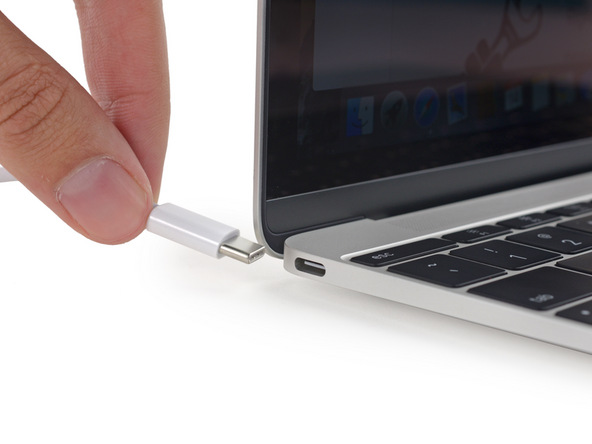

相信苹果采用全新的 USB Type-C 标准让人喜忧参半，从一方面来说，USB-C 将成为未来设备的标准，另一方面说，用户所有的 USB 设备都报废了。此外，MagSafe 和 Thunderbolt 接口也消失了，全新 MacBook 只有一个 USB-C 接口。

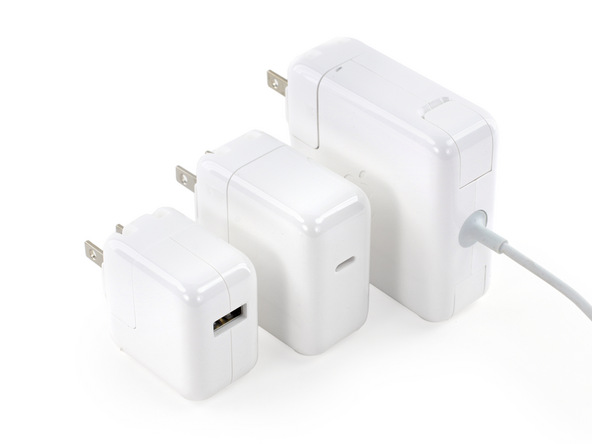

下图中三款电源适配器分别是10W iPad USB 适配器（左侧）、29W USB-C 电源适配器（中间）和60W MacBook Air MagSafe 2 电源适配器（右侧）。这也是第一台没有 MagSafe 的 MacBook

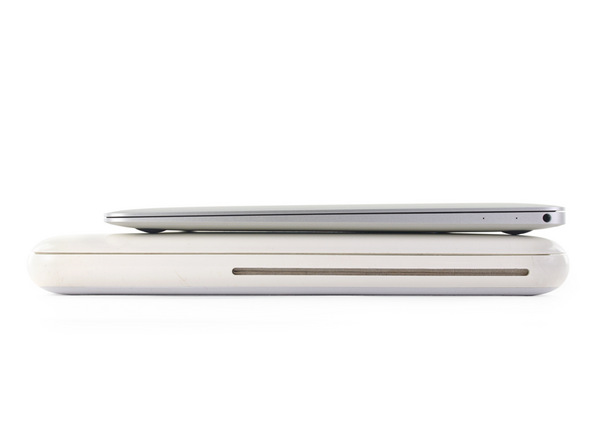

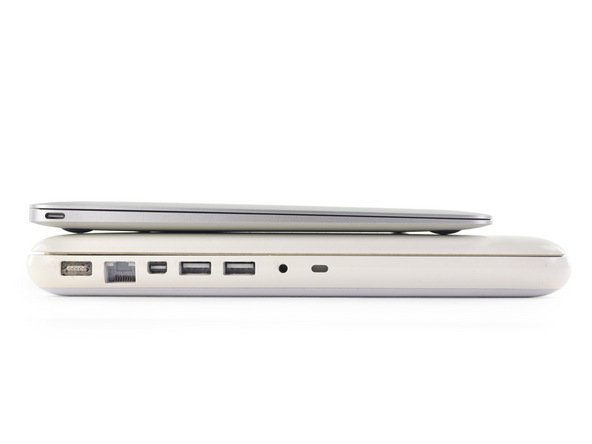

全新 MacBook 的厚度不到2009款 MacBook 的一半，最厚的地方只有0.52英寸。2009款 MacBook 厚度为1.08英寸，重量为5磅，而 Retina MacBook 的重量只有2.03磅。2009款 MacBook 上，有 MagSafe、以太网、Mini DisplayPort、两个 USB、音频接口和安全锁孔。

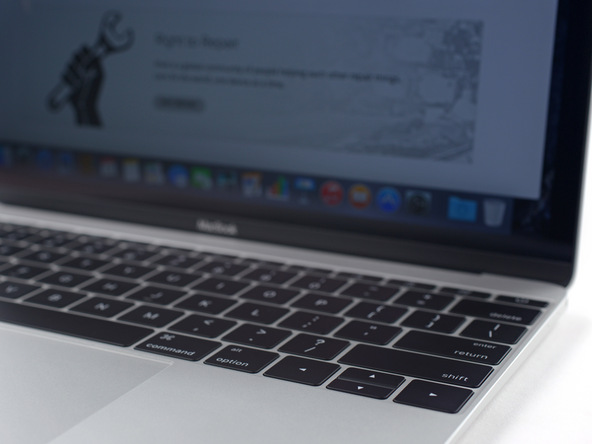

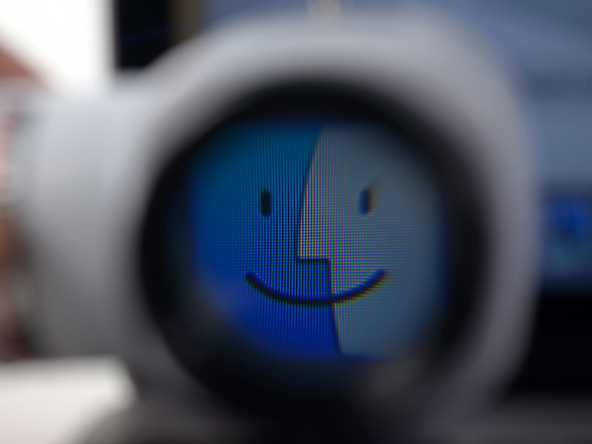

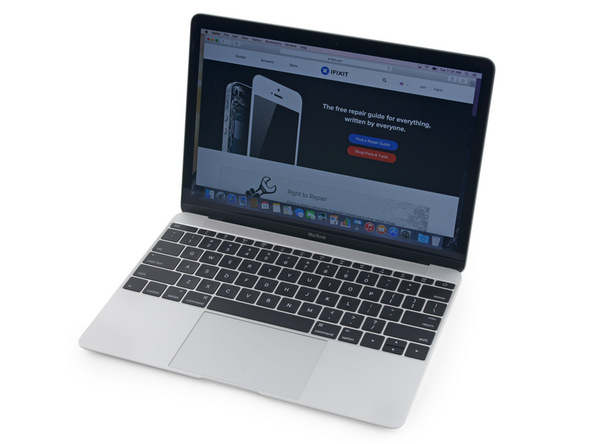

这是 MacBook 上全新设计的键盘，采用蝴蝶结构。此外，MacBook 上的 Retina 显示屏也被苹果描述为 Mac 电脑中最薄、最节能的 Retina 显示屏。

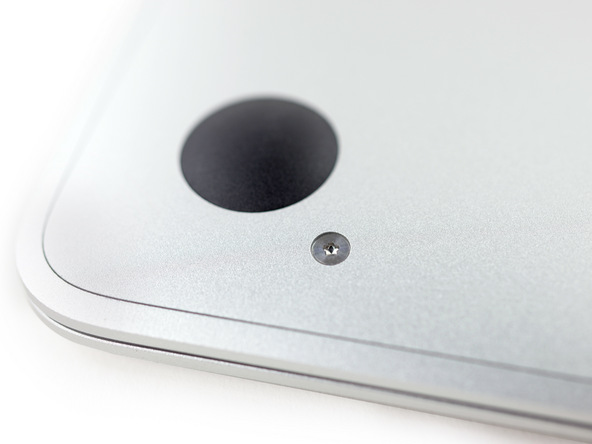

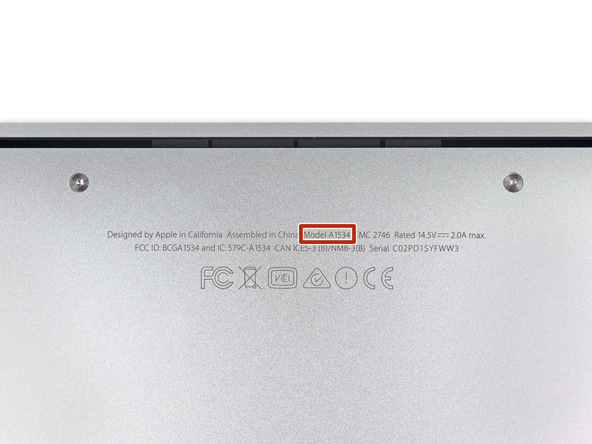

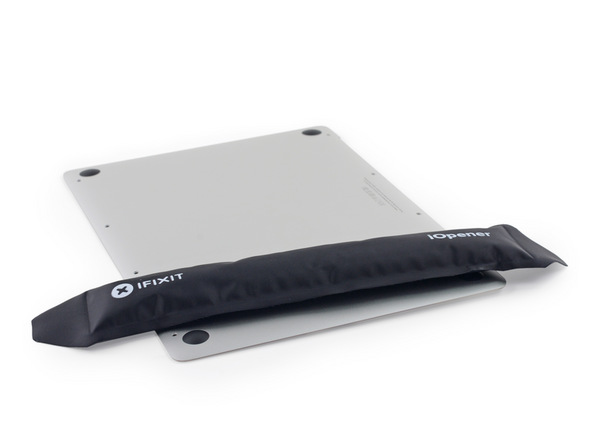

全新 MacBook 的模具型号为 A1534，后壳上仍然使用了 Pentalobe 螺丝。

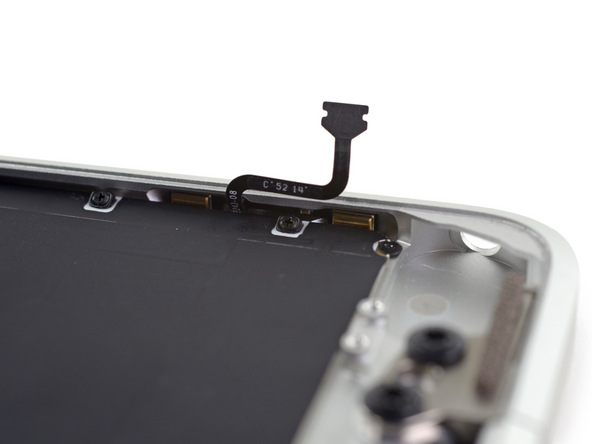

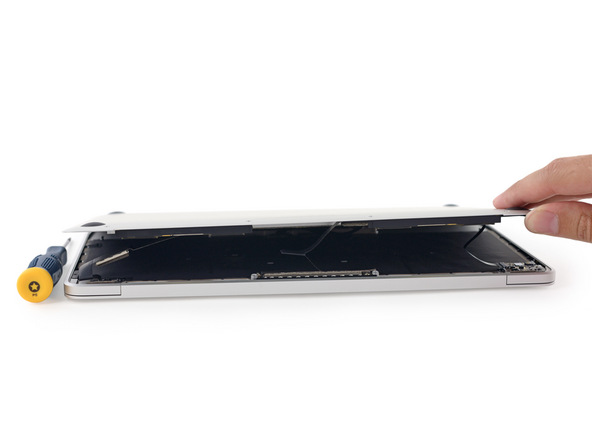

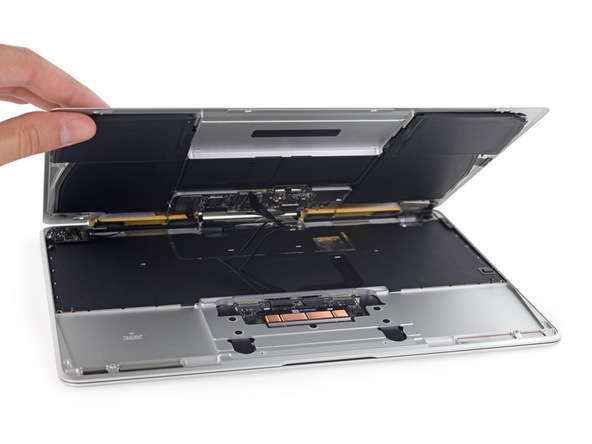

拧下螺丝后，后壳竟然通过柔性线缆与主板连接，后壳上还有电池和主板。

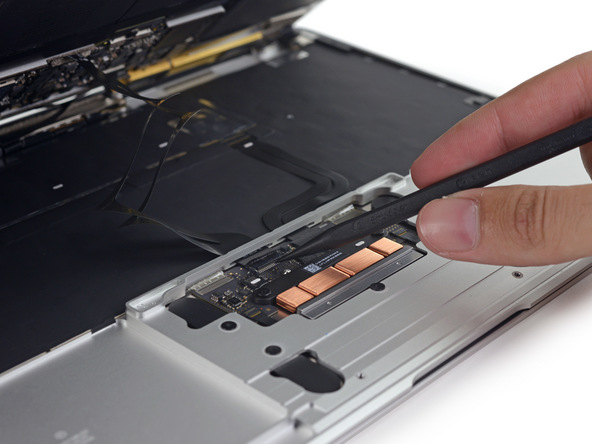

与新款13寸 Retina MacBook Pro 相同，这款 MacBook 也配备了全新 Force Touch 触控板，拆下后壳后，需要将连接的线缆断开。

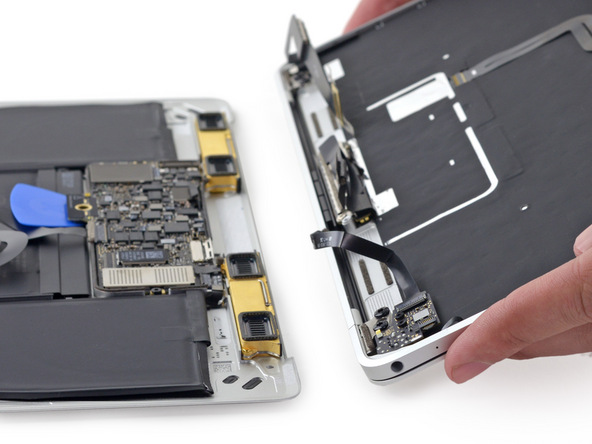

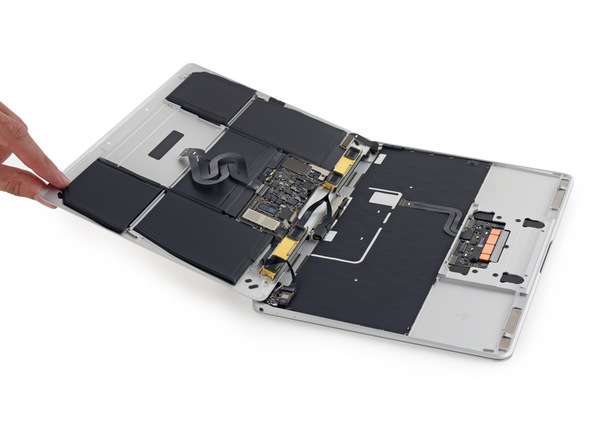

将触控板和键盘线缆断开后，我们可以将 C 壳和 D 壳分开了。

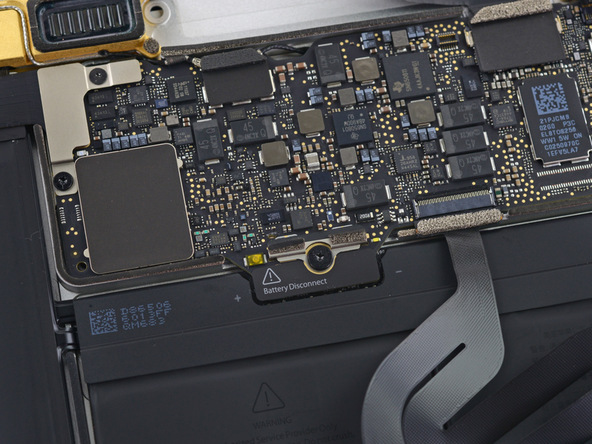

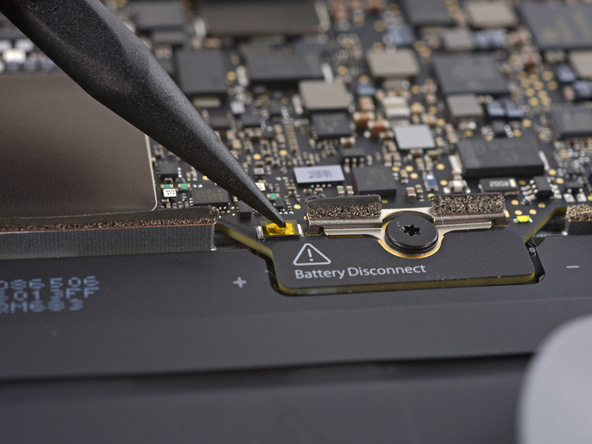

全新 MacBook 电池的连接器隐藏在主板下，这种设计与 iPad 相似。

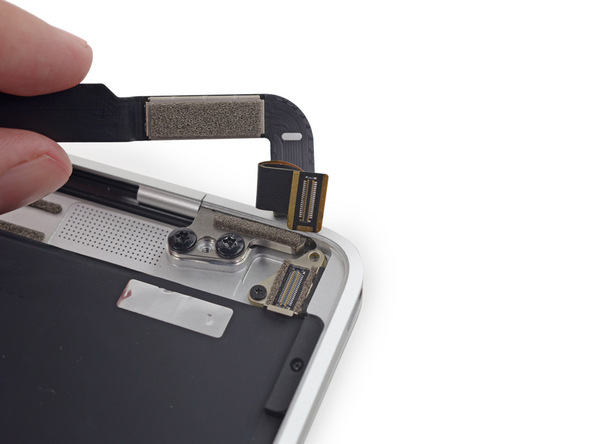

MacBook 的单一 USB-C 接口同时支持显示器、电源和数据传输，将连接线缆取下。有趣的是，三种功能没有使用任何电路板，直接通过线缆连接至主板。

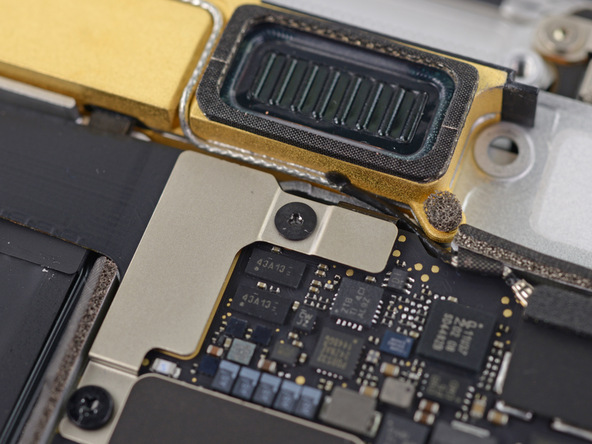

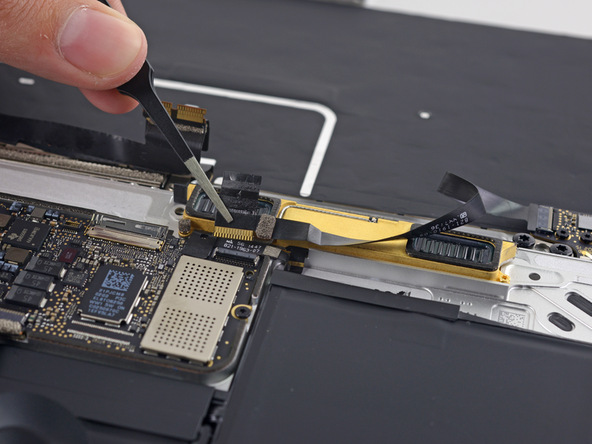

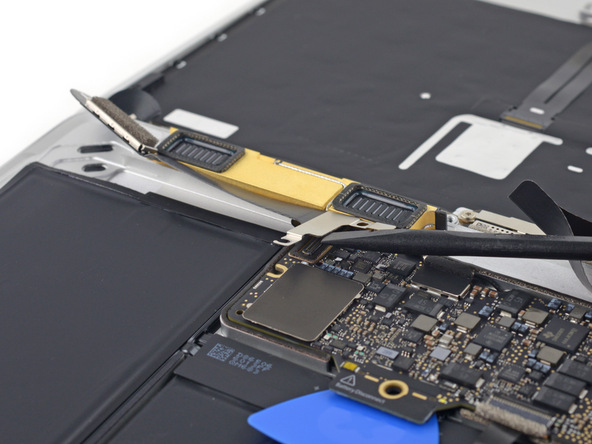

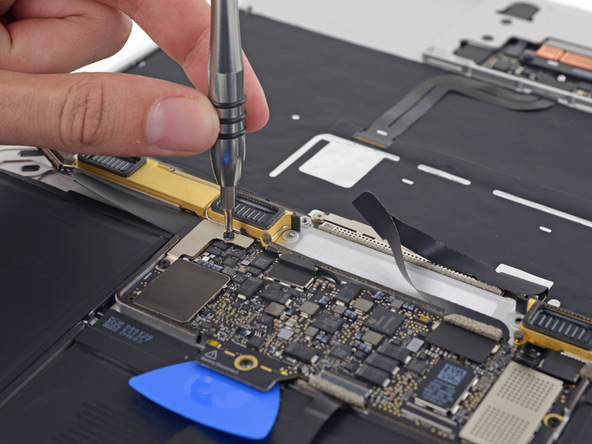

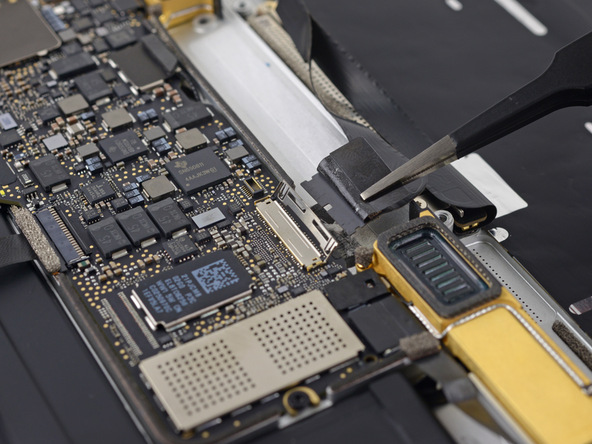

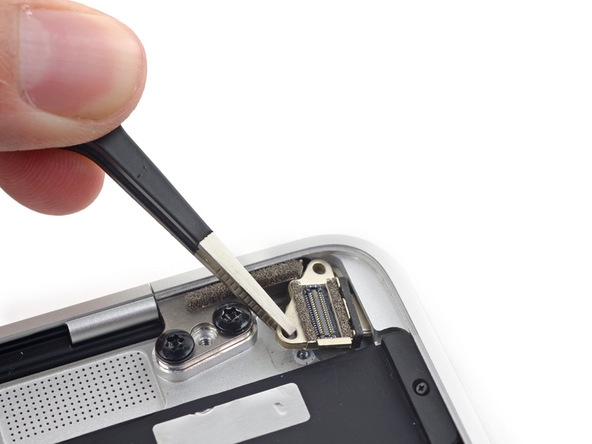

将 MacBook 的 Retina 显示屏拆下，并将音频板的连接器取下。

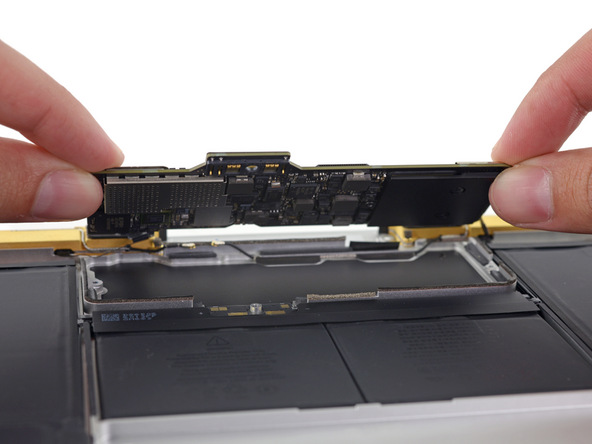

小心翼翼的将 MacBook 主板从铝金属外壳上拆下。苹果提到 Retina MacBook 的主要要比11寸 MacBook Air 的小 67%。苹果在 MacBook 中使用了英特尔 Core M 处理器，这款处理器可以减小尺寸以及散热。

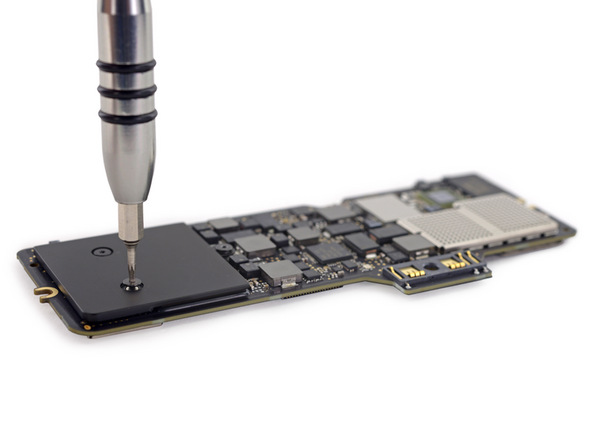

散热装置很特别，提供了与主板多点接触的设计，更利用散热。

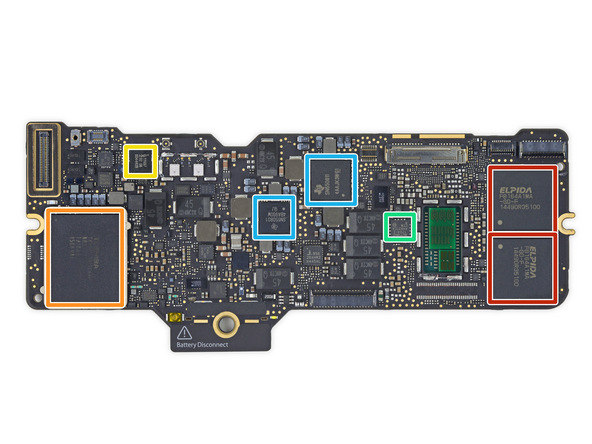

MacBook 主板上的芯片包括：

红色：尔必达/镁光 FB164A1MA-GD-F 8GB LPDDR3 移动内存

橙色：东芝 TH58TFT0DFKLAVF NB2953 128GB SLC NAND 闪存（另一面也有128GB，总共256GB）

黄色：恩智浦 NXP 11U37 微控制器；128kb 闪存，10kB SRAM

绿色：SMSC 1704-2 温度传感器

粉色：德州仪器 SN6508（功率转化器）

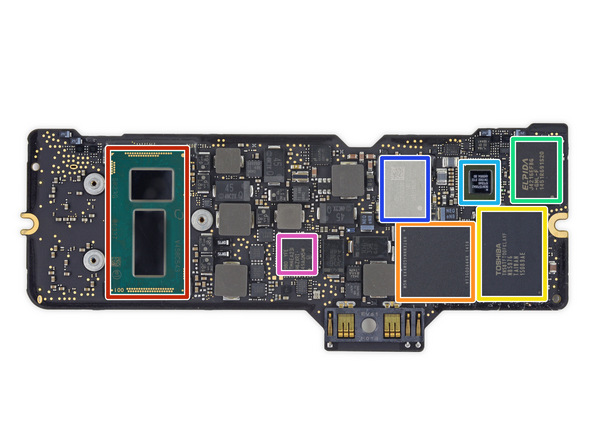

主板背面的芯片包括：

红色：英特尔 SR23G Core M-5Y31 处理器（双核，1.1GHz，可睿频至2.4GHz），内置英特尔 HD Graphics 5300集成显卡

橙色：海力士 H9TKNNN4GDMRRR-NGM 4Gb（512MB）LPDDR3-SDRAM

黄色：东芝 TH58TFT0DFKLAVF 128 GB SLC 闪存

绿色：尔必达/镁光 J4216EFBG-GNL-F DDR3 SDRAM

粉色：博通 BCM15700A2，可能是无线网络芯片

蓝色：Murata 339S0250，可能 WiFi 模块

紫色：980 YFE TM4EA231 H6ZXRI 49AQN5W GI

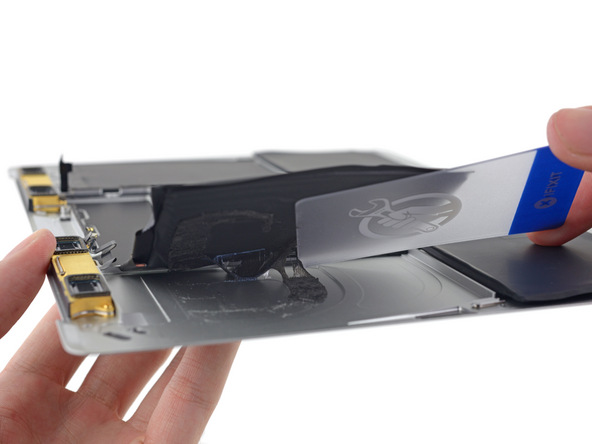

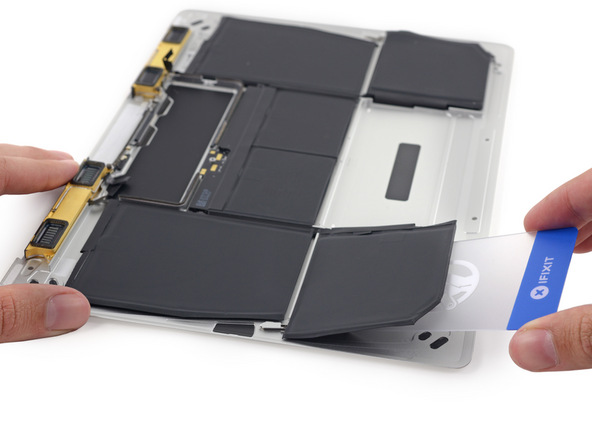

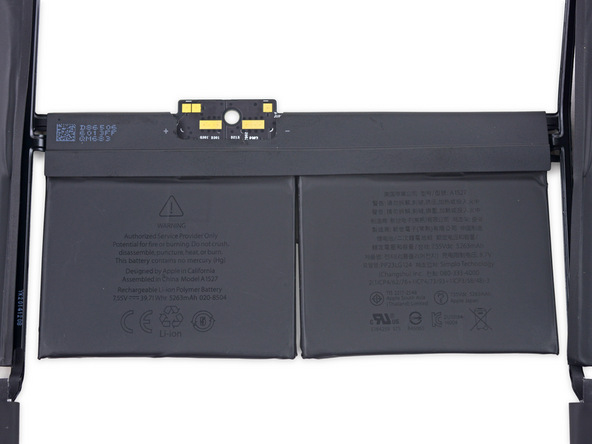

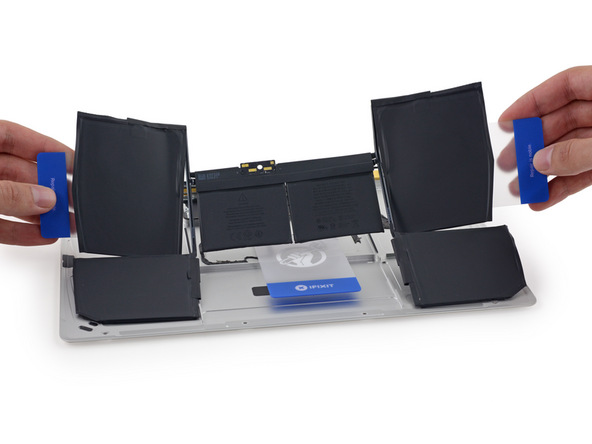

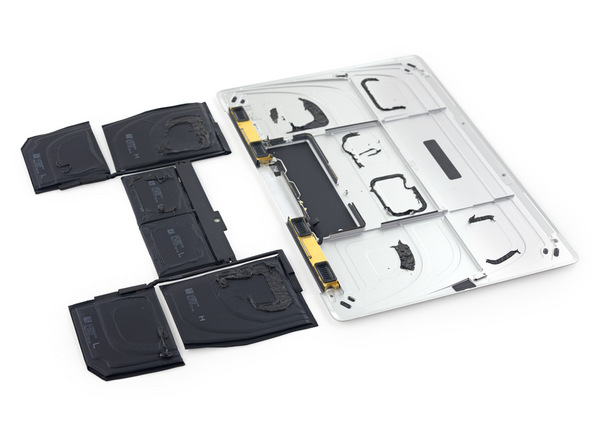

苹果全新阶梯电池技术可以提升 35%的电池容量，不过电池仍然使用粘合剂与底壳固定。

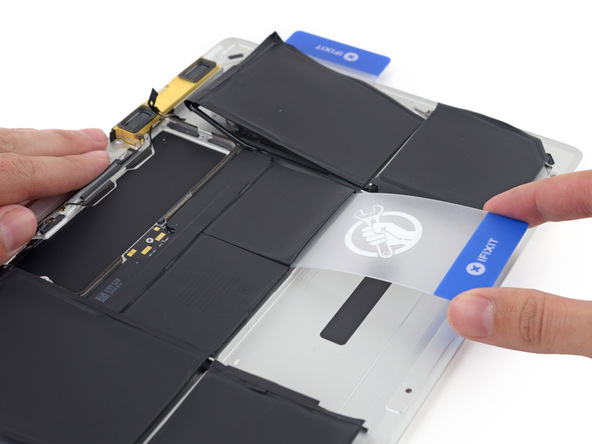

电池的中心部分也与底部粘合起来，苹果表示使用高速相机确定电池在后壳中的位置。虽然这种设计可以最大限度的增加电池容量，不过也让电池更换变得非常困难。

Retina MacBook 中使用了 7.55V，39.71Wh，5263 mAh 电池。11寸 MacBook Air 的电池容量为5100毫安。

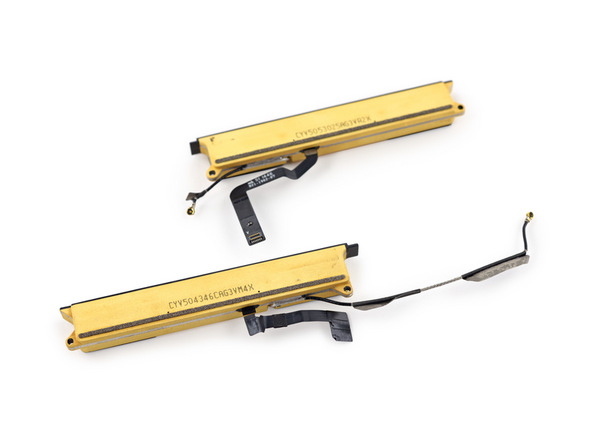

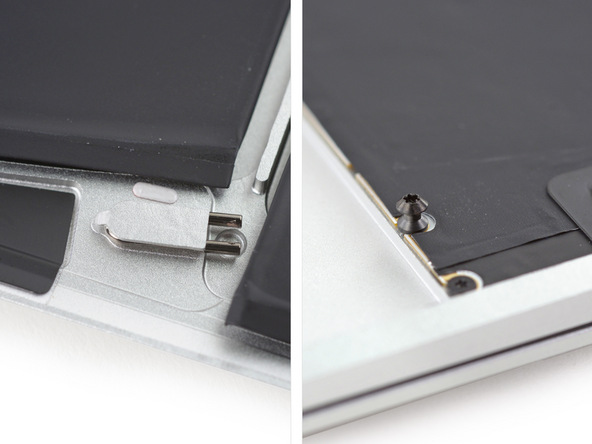

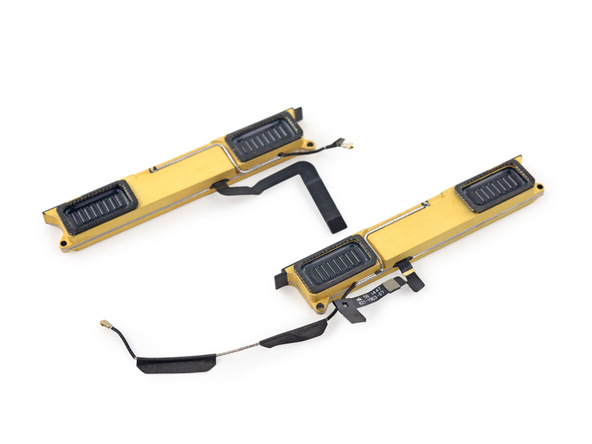

竟然有金色配件，是有绝缘涂层铝。

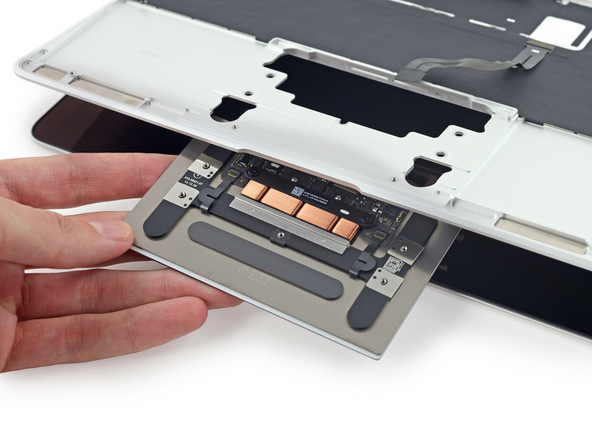

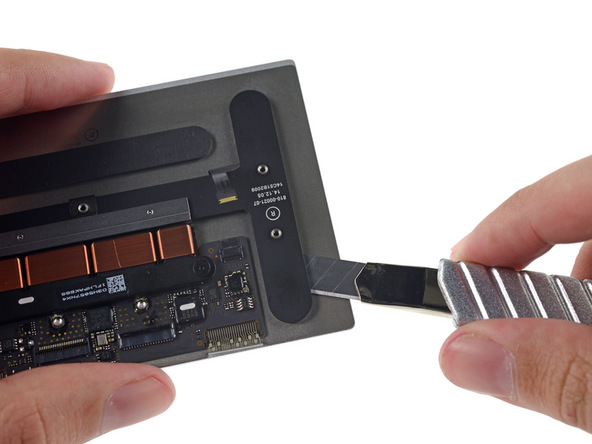

最后，也就是谈论最多的 Force Touch 触控板，看起来要比13寸 Retina MacBook Pro 中的更薄。

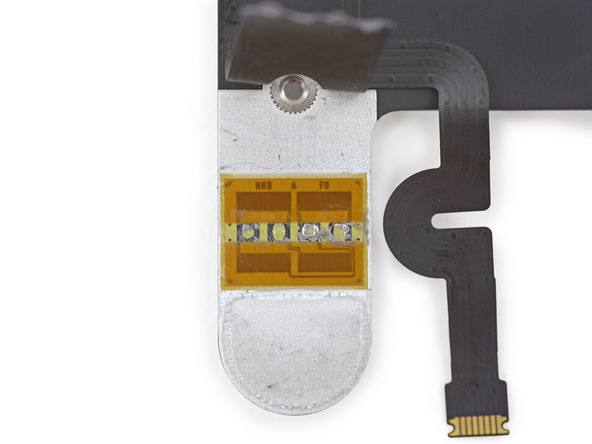

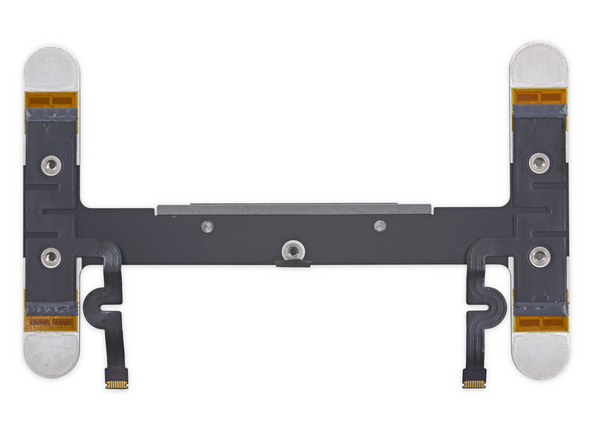

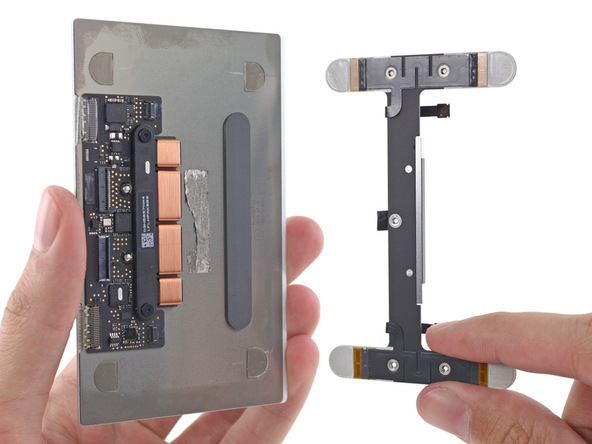

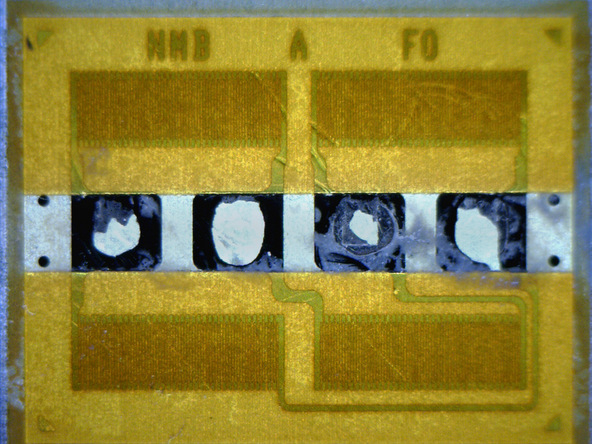

只有四个应变计，就像之前13 寸 Retina MacBook Pro 上的 Force Touch 触控板，MacBook 的触控板可以感知手指的压力，而不会移动。

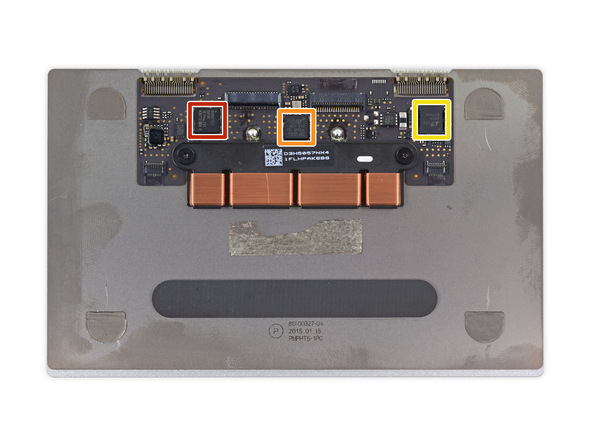

触控板下面的芯片包括：

红色：博通  BCM5976  触控屏控制器

橙色：ST Microelectronics 32F103 ARM Cortex-M 微控制器

黄色：Linear Technology  LT3954 LED 转换器，内置 PWM 生成器

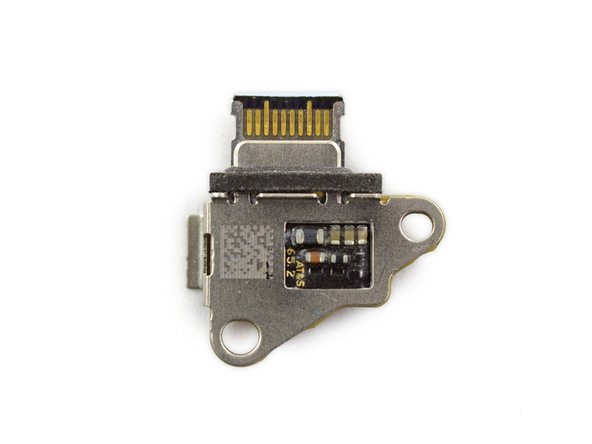

将 USB-C 接口拆下。

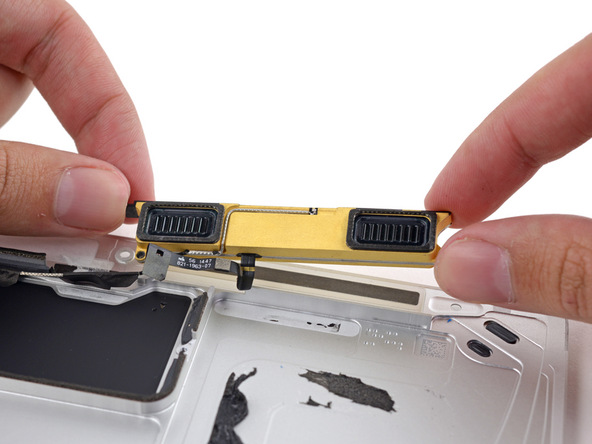

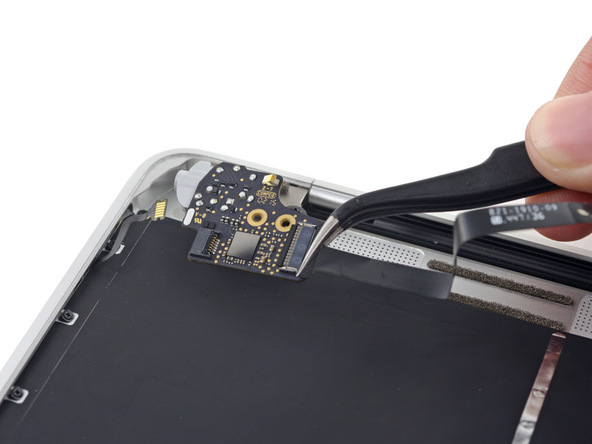

音频板采用了模块化设计，可以轻松移除。

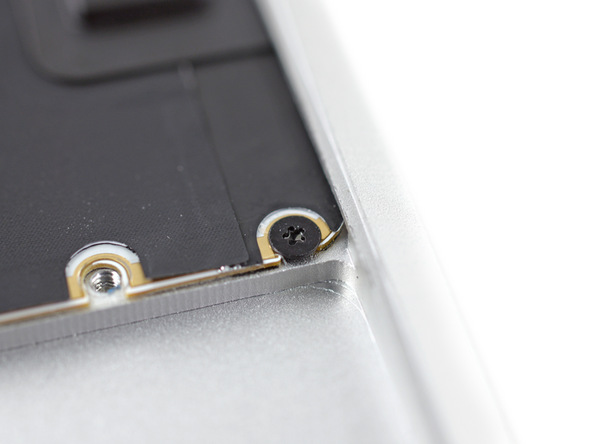

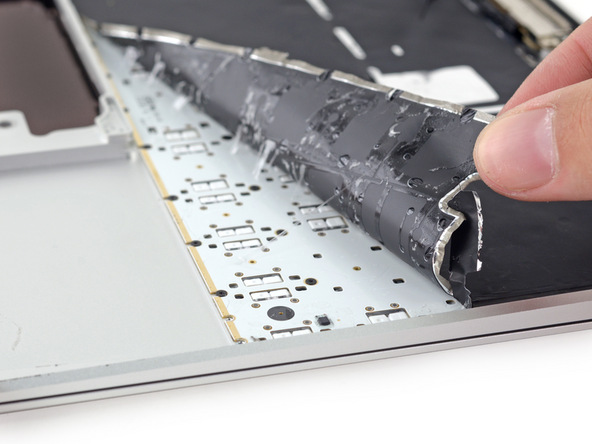

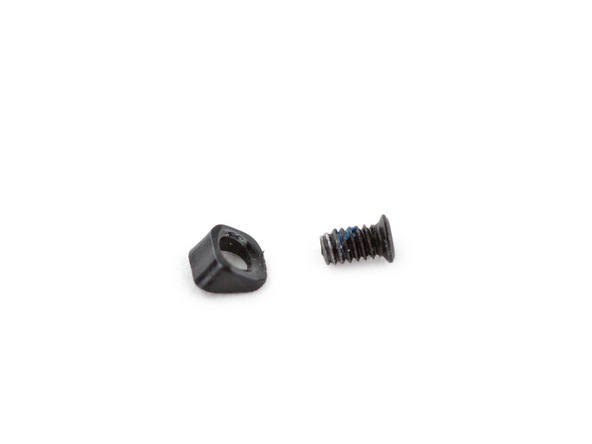

拆下三颗 Pentalobes 螺丝后，又移除了10颗有垫片的 Philips 螺丝，最后还有两颗螺丝固定。键盘底板上有大量的粘合剂。

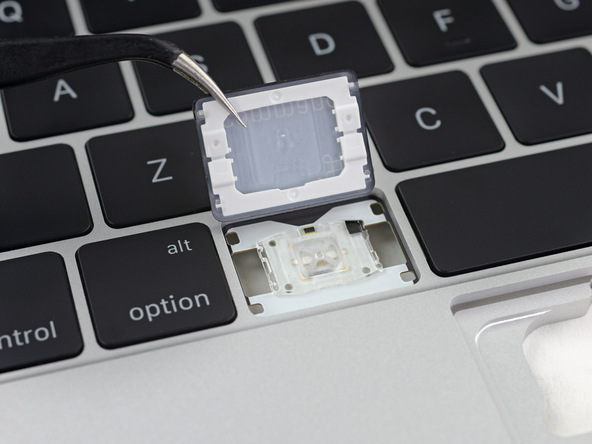

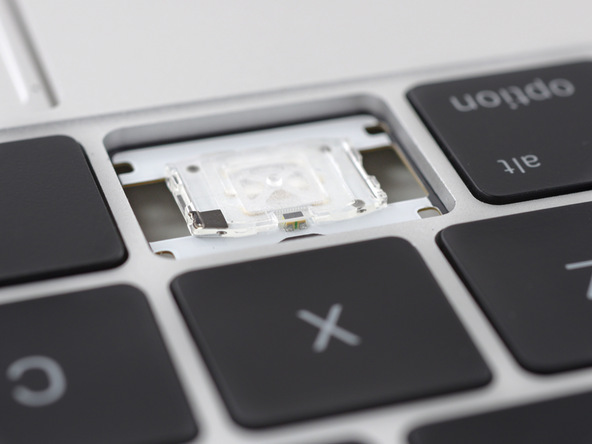

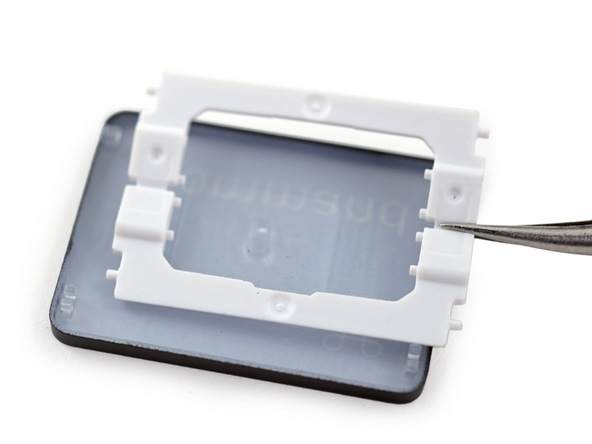

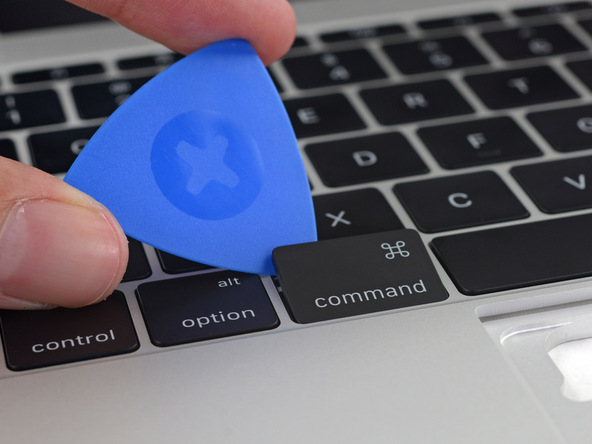

从正面撬开按键后，可以看到蝴蝶结构。

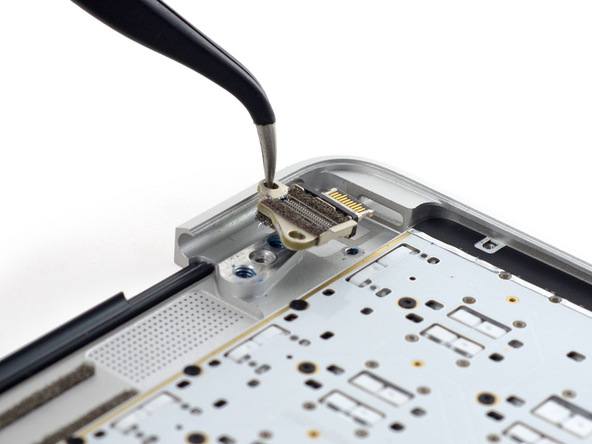

现在，拆下显示屏后，可以看到 USB-C 接口。

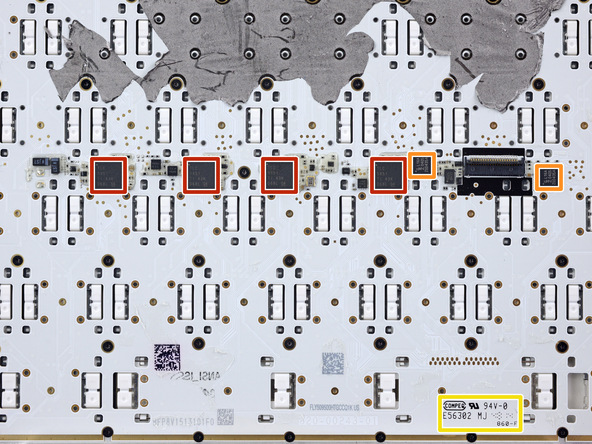

苹果在 MacBook 中不再使用一排 LED 灯，而是在每个按键上安装独立的 LED 等。在每个按钮下方，有红色的德州仪器 TLC5951 PWN LED 驱动器，和橙色的恩智浦 PCAL6416A I/O 扩展器。

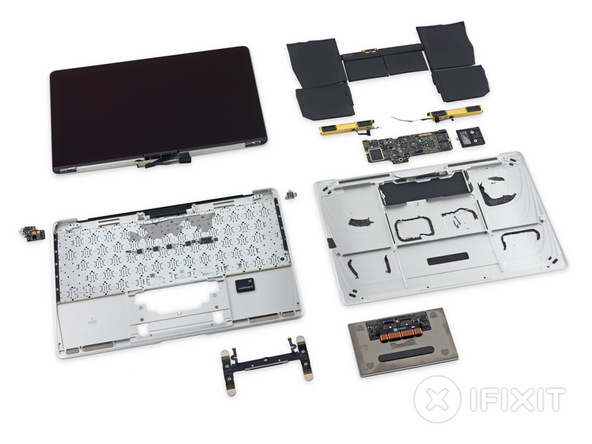

拆解完毕，2015款 MacBook 的可维修性得分为1分，各种 Pentalobe 螺丝让用户很难拆解设备。USB-C 连接器很难拆下，因为支持多种用途，所以使用频率高，也更容易坏掉。电池大量使用粘合剂与底壳固定。处理器、内存和 SSD 都焊接在主板上。
