概述
很多设计师在做设计的时候，不知道家具模型的长或者宽的尺寸如何修改，用“SC”缩放比例只能同时放大或者缩小图形对象的尺寸，然而用对象特性可以直接放大或者缩小家具的长或者宽的尺寸，同理放大任意一边的长或者宽也是一样，以下演示是将一张床的宽从2000修改成1500，然而长2000不变的操作方法，详情看以下演示。
1、首先打开文件“床”[2000*2000]的CAD模型，如图：
2、复制拷贝一个模型来，如图：
3、然后成块，输入命令“B”，将弹出窗口块的的名称命名为“床2”，如图：

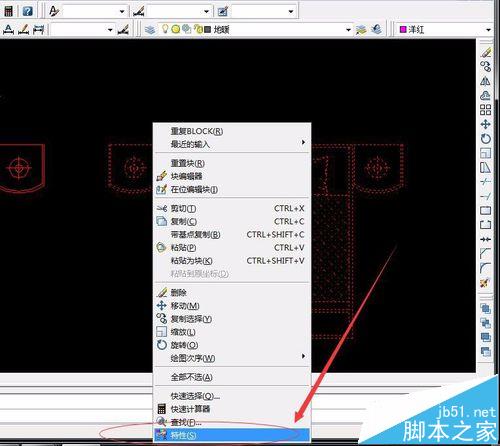

4、接着选择模型"床2"单击鼠标右键，找到“特性”，如图：

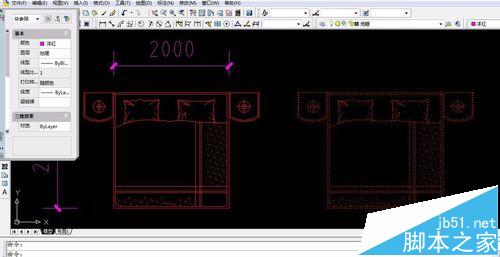

5、左上角会出现“块参照”的快捷菜单，如图
6、滚动滑轮，招到“几何图形”“X，Y，Z”分别是“1”的比例，如图：
7、如图修改的床的宽从2000修改成1500,长不变，就修改“X”的比例，建议缩小1倍的数据，在“X”中的“1”修改成“15/20”,如图所示：

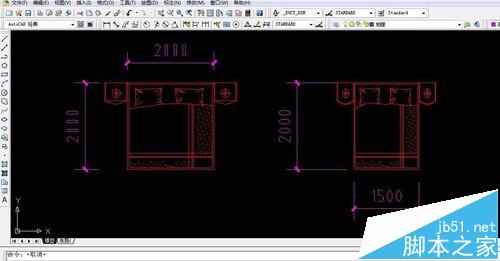

8、最终得到最后的效果，如图：
注意事项：
同理修改长道理一样，以上仅是修改宽的举例，希望大家明白原理即可。
