概述

　　创作工具：3D Studio Max 5．0

　　在3D MAX中模拟爆炸效果，传统作法是用"Parray（粒子阵列）"粒子来模拟碎片，内焰则以实际拍摄视频来合成。如果找不到这样的视频文件，那就麻烦了，经过试验，我发现用"Spray（喷射）"粒子来模拟爆炸内焰的效果也很逼真。

　　1．建模

　　单击"Spray（喷射）"按钮，在"Front（前视图）"视图中拖动，松开左键确定，建立一个"Emitter（喷射粒子发射器）"。

　　2．调整模型

　在参数面板中将粒子发射器的"Length（长）"和"Width（宽）"设为1，使它缩小成一点；将"Speed（粒子速度）"设为12，"Variation（变化量）"设为15，并将"Count（粒子数量）"设为1000。将"BirthRate（出生率）"设成与粒子数量相同的数值（如图1）。

图1 设置模型属性

　　3．复制模型

　　在主工具条中选取"选择并旋转（Select and Rotate )"工具，在"Top（顶视图）"中选择粒子发射器，按下键盘上的"Shift"键的同时，按下鼠标左键拉动使模型将其沿Z轴旋转90°，当鼠标松开时，自动弹出"Clone Options"对话框，输入"Number of Copies（复制数量）"，单击"OK"按钮即可复制出另三个模型（如图2）。

图2 复制出3个模型

　　4．为粒子赋材质

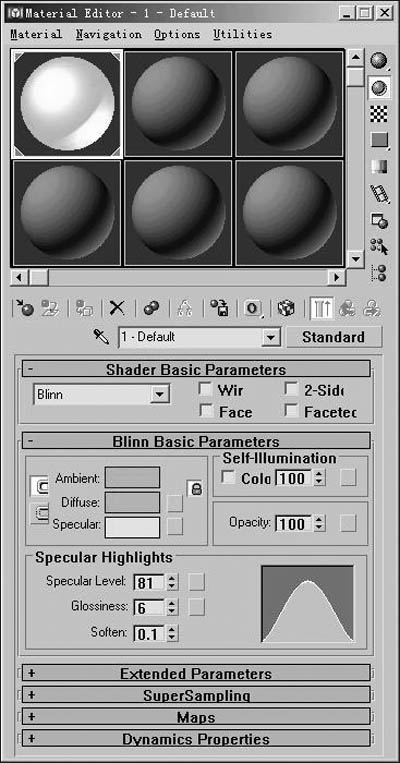

　　在菜单中依次单击"Radering→Material Editor"或按键盘上的"M"键，打开"Material Editor（材质编辑器）"，激活一个示例球，将它赋予场景中的喷射粒子，将"Ambient"和"Diffuse"颜色都设为R=252，G=158，B=52的桔红色。"Self illumination（自发光）"值设为100（如图3）。

图3 设置粒子属性

　　5．设置光晕

　　单击菜单"Rendering→VideoPost"，在弹出的"VideoPost"窗口中单击"Add Scene Event"钮弹出"Add Scene Event"窗口，在下拉列表中选中"Perspective（透视）"图（如图4），单击"OK"按钮退出。

图4 设置光晕

　　单击"Add image filter event"钮，在弹出的窗口中的下拉列表中选中"Lens Effects Glow"。再单击"Setup"钮进行设置，将"ObjectID"值设为1，完成后单击"OK"按钮退出。

　　6．设置爆炸烟火效果：　

　　在"Create（创建）→Helpers（辅助体）→Atmospheric Apparatus（大气设备）"面板中单击选取"SphereGizmo"工具，在粒子中心处拖出一个球形辅助体（如图5）。

图5 爆炸烟火效果的辅助体

　　在命令面板中单击"Modify(修改）"，进入"Modify"面板，在"Atmospheric %26amp;%26amp; Effects"参数栏中单击"Add"按钮，在弹出的窗口中选取"Fire Effect（燃烧效果）"，单击"OK"按钮关闭窗口。

　　在"Atmospheric %26amp;%26amp; Effects"参数栏中单击刚加入的"Fire Effect"，然后单击"Setup"按钮打开"Environment（环境）"面板，在"Fire Effect Parameter"参数栏中钩选"Explosion（爆炸）"。单击"Setup Explosion"按钮，在弹出窗口中将"End Time"改为80，单击"OK"确定。

　　7．渲染

　　在"VideoPost"窗口中单击"Execute Sequence（执行序列）"按钮，在弹出的"Execute Video Post"窗口中设置好渲染范围和输出尺寸，单击"Render"按钮进行渲染，渲染效果如图6所示。
