概述
很的人在CAD设计完成后，在打印输出时出现颜色和线宽设置不对，现将打印设置的相关选项进行设置
1、打开CAD软件
2、点击图示位置出现菜单选项
3、选择打印选项
4、打印窗口打开后点击 >展开窗口
5、在展开窗口中打印样式表中选择acad格式
6、是否将此打印样式表指定给所有布局，点击是

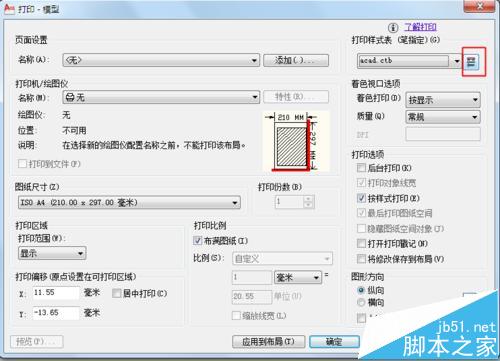

7、点击图示位置进行编辑器
8、在打印样式中，颜色全选

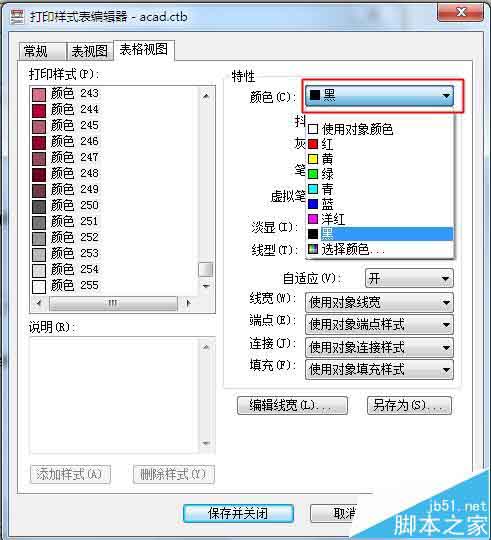

9、特性颜色中先黑色

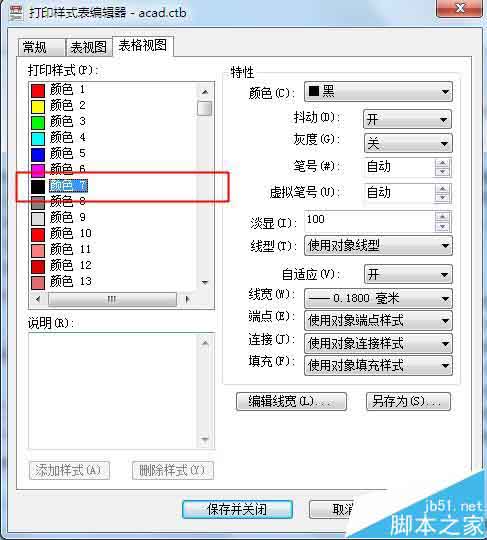

10、线宽选择0.18毫米，这是细线的线宽，可根据情况适当调整
11、在打印样式中，选择黑色（粗线）

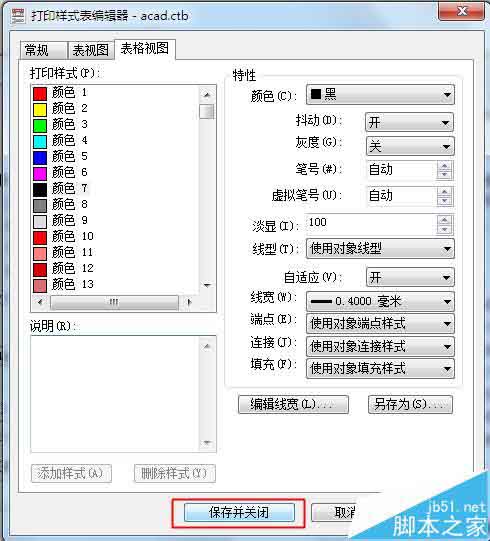

12、线宽选择0.4毫米，这是粗线（轮廓线）的线宽，可根据情况适当调整
13、点击保存并关闭

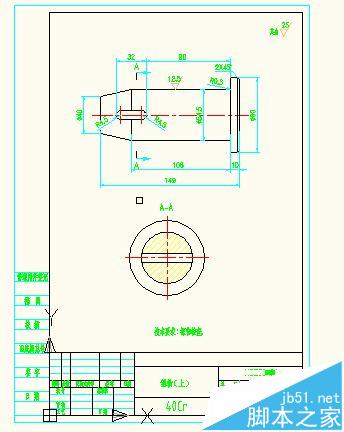

14、现在可以正常打印了，下图为打印前后的对比
