概述
在使用autocad软件绘图时，有时需要通过线条粗细来进行线条的区分，此时就要懂得如何设置线条的粗细，那么如何修改CAD图纸的线条粗细呢？线条粗细设置失败后应该怎么办？下面小编就为大家详细介绍一下，一起来看看吧！
工具/原料
autocad 2012
方法/步骤
1、首先在电脑上打开autocad 2012软件，如下图所示。

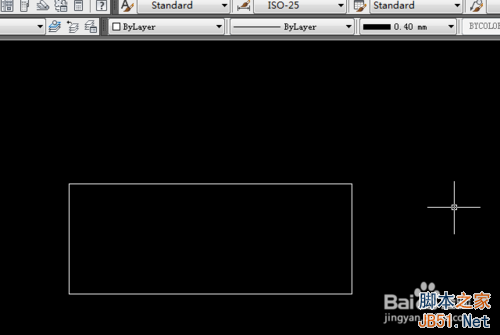

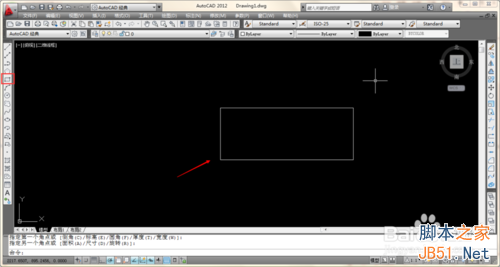

2、使用左侧的绘图软件在绘图区域内任意绘制一个矩形，如下图所示。

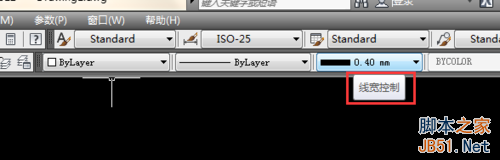

3、选定绘制的矩形，点击上方菜单栏里的线宽设置，选择合适的线宽，选择完毕后发现绘制的矩形线宽并未调整，如下图所示。
4、找到上方菜单栏里的【格式】菜单，点击弹出下拉菜单，在下拉菜单里可以看到【线宽】选项，如下图所示。

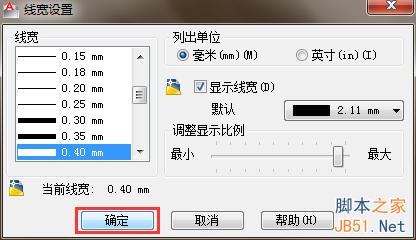

5、点击【线宽】选项，弹出线宽设置窗口，可以发现在线宽设置窗口里未勾选显示带宽，如下图所示。

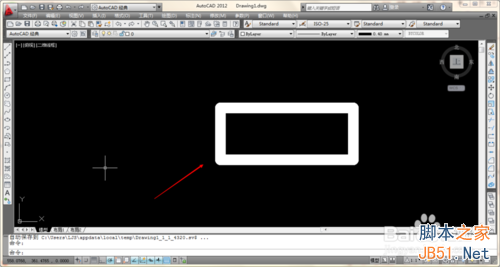

6、勾选显示带宽，然后点击【确定】按钮，此时可以发现绘图图纸上的矩形线宽发生了调整，如下图所示。
7、勾选了显示线宽之后，在使用上方菜单栏里的线宽设置选项即可修改选定图形的线宽了，如下图所示。
以上就是CAD图纸线条粗细如何修改及调整方法介绍，希望能对大家有所帮助！
