主要介绍一种利用MathType和Word向AutoCAD中输入数学公式的方法。

工具/原料

硬件：电脑

软件：AutoCAD 2013、Word2013、MathType6.9

方法/步骤

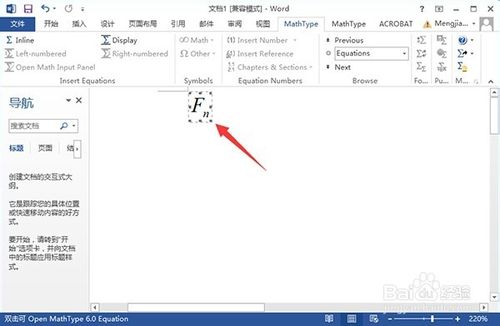

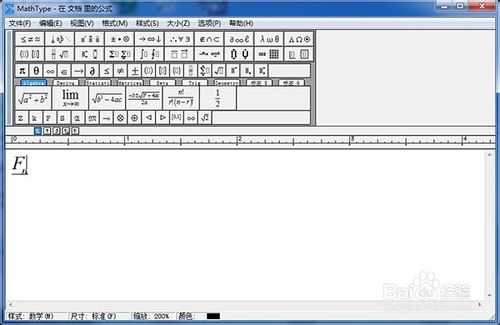

1、用MathType公式编辑器在Word中输入自己想要的公式：

2、退出公式编辑器，在Word中选中目标公式，然后键盘Ctrl+C将其复制：

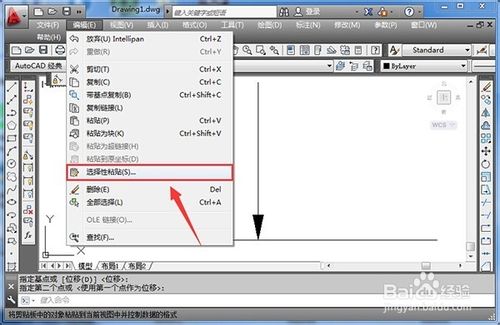

3、在AutoCAD中点击“编辑”，“选择性粘贴”：

4、在弹出的“选择性粘贴”对话框中选择“AutoCAD图元”，然后点击“确定”：

5、在图纸上合适的位置单击以放置公式：

6、适当的调整公式的大小和位置就可以了：

注意事项

用这种方法输入的公式，在CAD里是一个一个单独的的图元，只不过保留了图元的大小及其相对位置，因此对公式进行操作时要确保全部选中。

以上就是AutoCAD二维图中输入数学公式方法介绍，希望能对大家有所帮助！
