打开cad图纸发现一个问题，那就是用CAD软件打开dwg图纸时发现线条非常粗，图形显示的非常模糊，遇到这种情况应该怎么办呢？
1、首先用autocad绘图软件打开图形，显示的图形如下图所示，线条非常的粗，整个图形轮廓非常模糊。

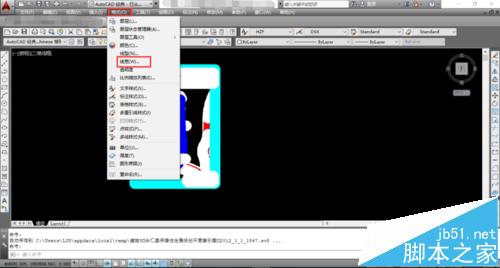

2、接下来点击上方菜单栏里的【格式】功能选项，弹出下拉菜单，在下拉菜单里找到【线宽】选项，如下图所示。
3、点击【线宽】功能选项，弹出线宽设置对话窗口，通过该对话窗口可以发现勾选了显示线宽的选项，这也是为什么图像的线宽比较粗，图像模糊的根本原因，如下图所示。

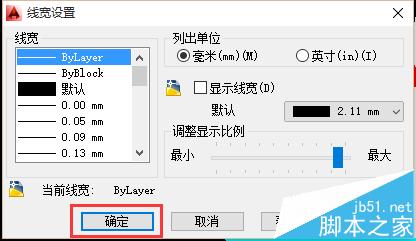

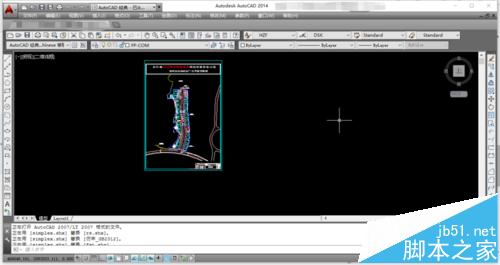

4、接下来取消显示线宽功能选项，点击【确定】按钮，此时可以发现打开的CAD图纸显示就正常了，如下图所示。
5、除此之外，使用天正建筑绘图软件打开显示模糊的图纸，也会自动关闭线宽显示功能，也可以显示正常的图形。
