Photoshop如何处理pcb抄板图片(扫描图片)?

利用Photoshop图片处理软件对抄板图片及扫描图片进行处理。教程中主要用到的工具有扫描仪，抄板软件，Photoshop图片处理软件，讲解的比较详细，想要学习pcb抄板教程的小伙伴可以看看！

主要过程：

1、

图片的分辨率，尺寸比例和图片的命名方式简介建议扫描尺寸比例为1:1尺寸设置。扫描仪分辨率设置为600dpi以上，输出格式为BMP格式为最佳，然后就可以直接导入抄板软件无需再次设置分辨率。扫描的图片命名按照pcb板层的名字命名，如顶层就命名为top.bmp,底层就命名为bottom.bmp,中间层可以按照mid1，mid2,mid3...命名，这样的命名方式不容易混乱板层很清晰，将来要对照某一次就能很快的找出那一层的图片。

图片的分辨率，尺寸比例和图片的命名方式简介建议扫描尺寸比例为1:1尺寸设置。扫描仪分辨率设置为600dpi以上，输出格式为BMP格式为最佳，然后就可以直接导入抄板软件无需再次设置分辨率。扫描的图片命名按照pcb板层的名字命名，如顶层就命名为top.bmp,底层就命名为bottom.bmp,中间层可以按照mid1，mid2,mid3...命名，这样的命名方式不容易混乱板层很清晰，将来要对照某一次就能很快的找出那一层的图片。

2、

图片的处理图片扫描完成后就需要用图片处理软件处理，没有经过处理的图片不能很方便的使用扫描得到的图片。只要能会简单的几个图片处理命令就可以了。这里我们使用的是Photoshop图片处理软件。处理图片之前先要用卡尺或者钢尺测量一下电路板的实际尺寸大小。

图片的处理图片扫描完成后就需要用图片处理软件处理，没有经过处理的图片不能很方便的使用扫描得到的图片。只要能会简单的几个图片处理命令就可以了。这里我们使用的是Photoshop图片处理软件。处理图片之前先要用卡尺或者钢尺测量一下电路板的实际尺寸大小。

3、剪切掉多余的部分。用鼠标点击剪切工具图标

4、然后使用鼠标左键框选需要剪切的部分，然后松开左键

5、选择  图像 》 图像大小。设置尺寸大小与实际测量的尺寸大小要一致

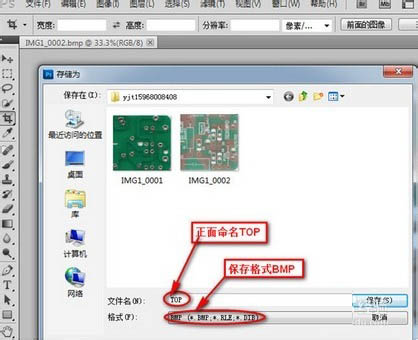

6、保存方式选择另存为

7、文件保存格式选择bmp格式，文件名安装pcb板板层命名为最佳.

8、如果是背面的图片就需要选择水平翻转。

教程结束，以上就是关于Photoshop如何处理pcb抄板图片(扫描图片)的方法步骤，希望大家有所收获！更多Photoshop教程，尽在脚本之家网站。
