概述
这是一篇介绍利用AutoCAD制作一把木梳子，制作方法很简单，在这教程里我们主要练习下放样，三维镜像，创建块及定距等分的用法，非常适合新手朋友学习！同时也希望大家通过本例可以了解并掌握这些用法。

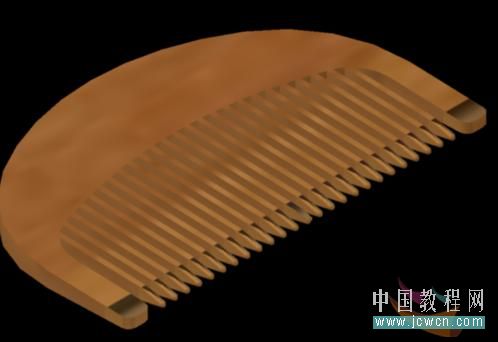

先来看下效果图：

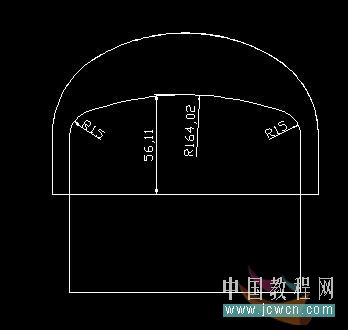

1：做出下面的图：

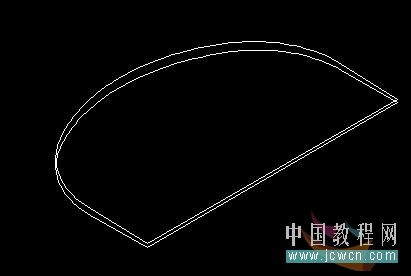

2：转到西南等轴测视图，将原图复制一个再向上移动2个单位，再绕直线旋转2°
3：做出如图的两个面域：
4：将圆弧打断成几部分，删掉不用的：
5：放样，选择两个面域，再选择导向曲线（两条直线及两条圆弧）：

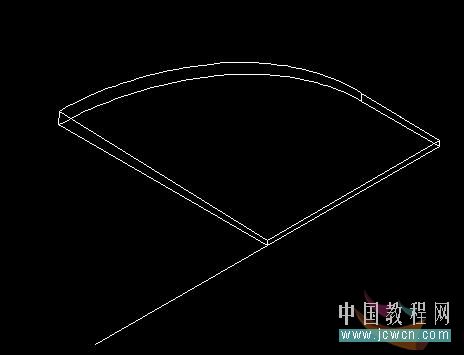

6：将放样出的实体镜像一半并进行并集运算：

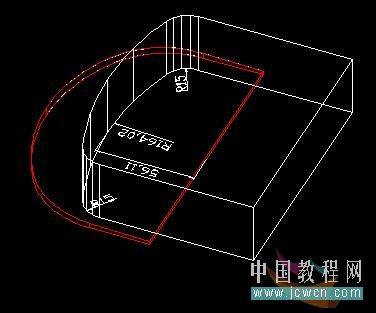

7：回到俯视图，做出如图的面域，在西南等轴测视图中拉伸成实体，用红色实体减去白色实体：
8：做如图的面域并拉伸一个单位，镜像出另一半，并集：
9：将局部进行倒直角和圆角后创建块（注意此时的UCS坐标系的状态）：

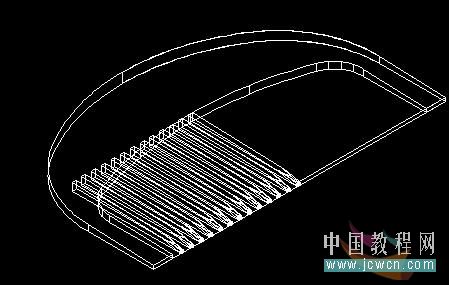

10：对直线进行定距等分（DIV）-B-块名-Y-插入块的数量，插入块都使用分解命令将块分解为实体：
11：镜像出另一半，并将全部实体进行并集运算，体着色看看效果：
12：选择材质“未喷漆木材”，下面的选项大家可以自行调节：

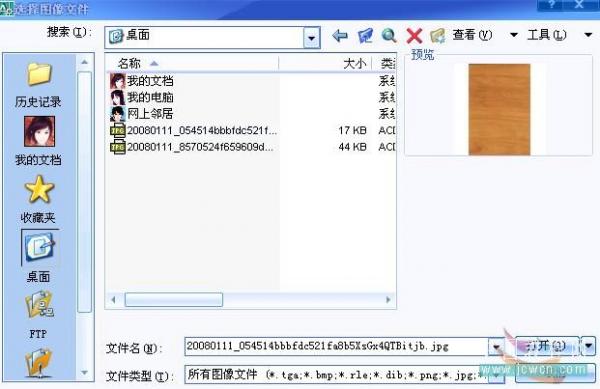

13：给木材贴图,选择一个典型木材纹路的图片，将材质附着到梳子，渲染一下：
以上就是利用AutoCAD制作一把木梳子的方法，希望这篇教程对大家有一定的帮助！谢谢大家观看！
