3Dmax制作逼真的古代凉亭建模

偶然与朋友探讨中国古代建筑师，真的是非常伟大，很可惜许多的工艺都失传了，以至于现在有些东西也无法实现，我也钟爱古代建筑，其华美壮丽，精细考究使我一直对其青睐。最近也有同学问古建房顶是怎样建模的，那么就一个凉亭与大家分享一下建模的过程。

1，首先在前视图绘制一个圆(这里建议用多边形取12边，可以减少面数)，转化成养条线，复制出两条，改造成其他两个图形，需要注意的是瓦片是需要相互重叠铺设的，所以要采用养条线复制的方式加厚度，不可采用轮廓。

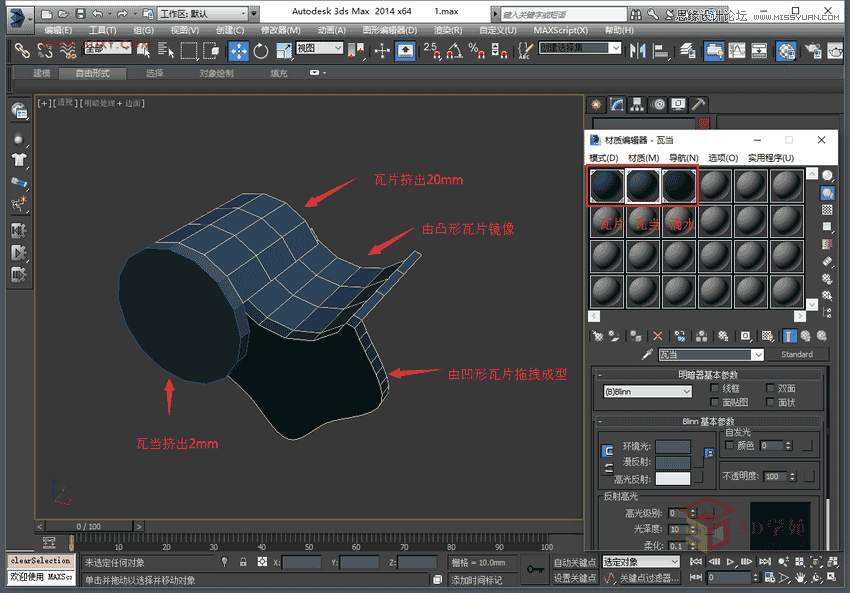

2，给绘制好的线条相应的厚度，并按图中所示位置摆好，注意瓦当和滴水的层次关系。

3，将两片瓦片对应相对视图复制17组，注意1和2号瓦是衔接的。

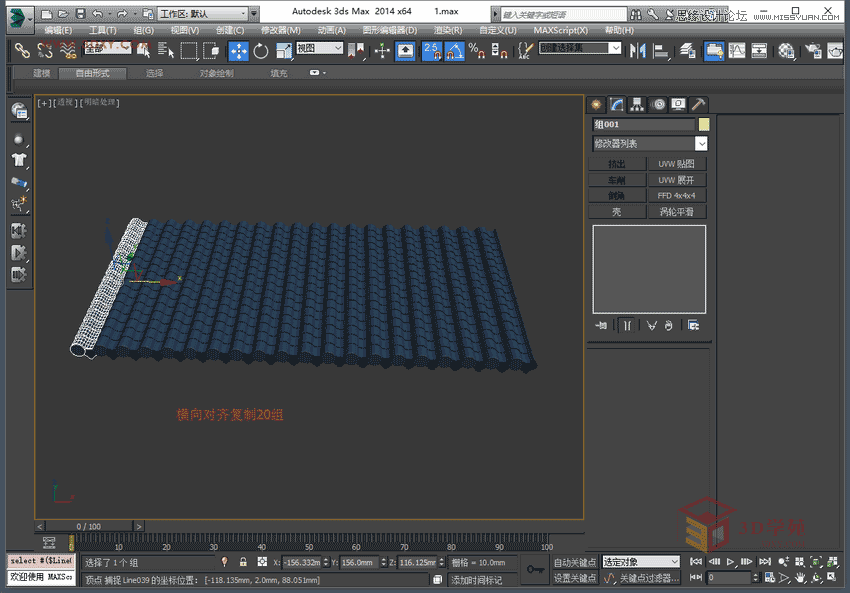

4，将做好的部分成组，在前视图上向右复制20组，注意对齐。

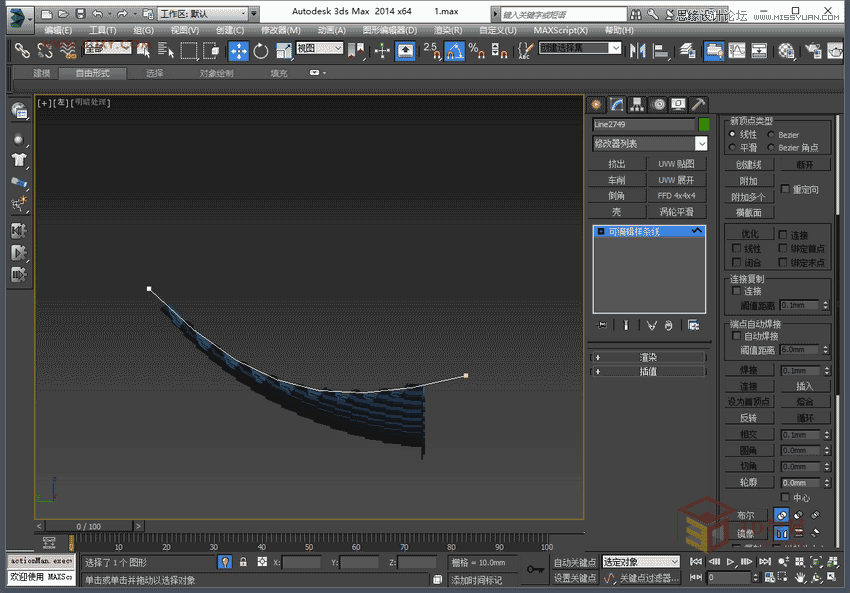

5，将做好的物体成组，给一个bend弯曲命令，参数如图。

6，再次给一个弯曲命令，注意这次弯曲需要在左视图调整bend中心点在瓦当位置，以保证瓦当是垂直与地面的。

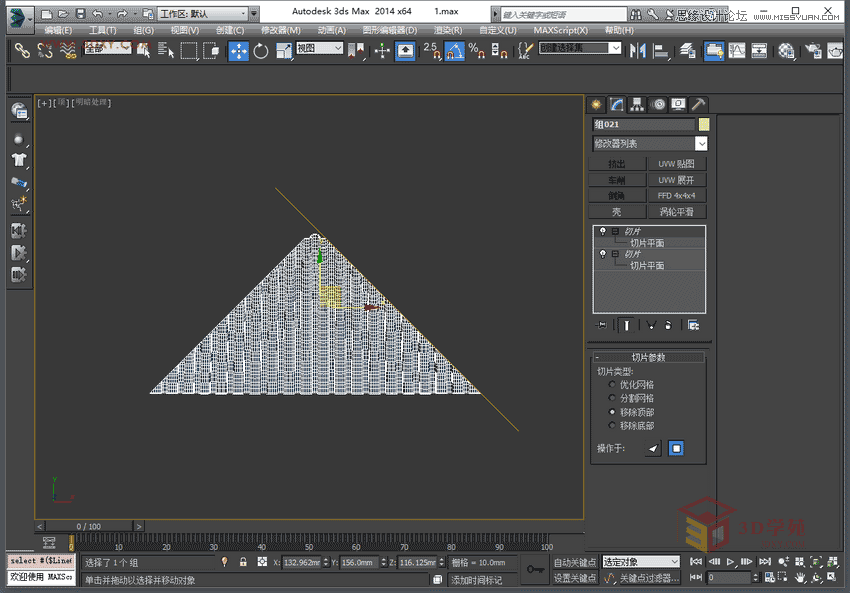

7，通过两次切片命令(45°)，将模型切成屋顶一角。

8，在顶视图中，沿着切口方向绘制参考线，移出来，利用延伸命令将其接起来。

9，将接好的线挪回原地，齐交点就是我们亭子的中心点，进入层面板，点击影响轴，把屋顶的轴心捕捉在设定好的点上。

10，设置旋转角度为90°，利用旋转复制3个瓦片组。

11，孤立其中一个瓦片组，进入左视图，在实体显示状态沿模型上沿描线，首位要长一点，根据亭子结构定。

12，将绘制的样条线进行轮廓20mm，挤出30mm，即为亭子的屋脊，厚度根据实际情况定。

13，将制作的屋脊中心点右移至原来左端点位置，使两面屋顶均摊，具体如图。

14，将屋脊转化成可编辑多边形，进行切角、挤出、倒角等一系列操作，完善屋脊的外形，都是基本操作，此处掠过。

15，在顶视图选择做好的屋脊加两次对称命令，注意分别调整其对称点，必须在之前设定的亭子中心位置。

16，利用车削等自己喜欢的命令绘制一个亭子头，再次调整材质，渲染一下看看，屋顶是不是做好了，是不是很简单。

教程结束，以上就是3Dmax制作逼真的古代凉亭建模方法介绍，感兴趣的朋友可以参考本文，希望大家喜欢！
