3dsmax使用Blend混合材质制作南孚电池

这篇教程教靠谱客的朋友们使用3dsmax的Blend混合材质制作电池，Blend混合材质是3dsmax诸多材质中使用频率极高的材质之一，它能够实现两种材质之间的无缝混合，常用于制作诸如烫金枕头、花纹玻璃等室内家居材质表现。

而本节中我们将要用它来完成一个电池材质的制作，带领大家来一起了解和熟悉一下该材质的基本运用方法。为了方便讲解，我们首先在3dsmax中打开一个已经制作好的电池场景，基本效果如图22-1所示。

图22-1 基本场景.jpg

我们将制作的最终结果显示出来，方便一会的材质讲解，最终的渲染效果如图22-2所示。

图22-2 完成结果.jpg

本例的材质制作步骤列举如下：

(1)首先，我们来分析一下材质的制作特点。观察电池，发现首先电池是由头部和身体两部分组成的。头部是磨砂金属材质，而身体部分是由黄金材质和贴图反射材质混合而成。因此首先在大方向上要确定总材质级别为多维子材质。

ID号为1的是磨砂金属，而ID号为2的是一个Blend混合材质，是由黄金材质和贴图反射材质混合而成。因此第一步要为对象设定表面材质的ID号，可以通过将模型转为多边形或网格模型来完成。由于电池直接是由可编辑多边形制作完成，因此可以直接设置材质的ID号。

这部分内容比较简单，由读者自行去设定完成，我仅以一个电池为例来给出一张表面ID设置图，效果如图22-3所示。

图22-3 分配材质ID.jpg

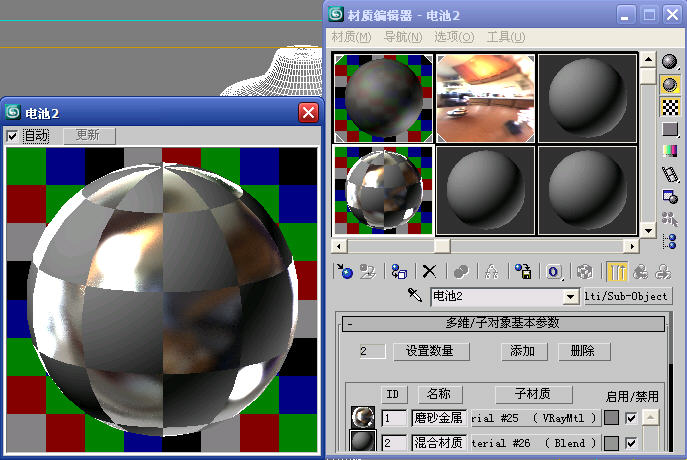

(2)将电池的材质类型设为多维子材质，设置ID号的数量为2个。将一号调节为磨砂金属材质，而将2号暂时设定为一个Blend材质，待会有待细调。材质设定效果如图22-4所示。

图22-4 顶级材质设定.jpg

(3)仔细观察电池的腰部材质效果，可以把它理解为一个黄金材质和一个贴图反射材质的混合，二者之间通过Mash遮罩来控制。根据这个思路，可以在Photoshop中绘制材质的表面色贴图和遮罩贴图，效果如下。

图22-5 表面色贴图.jpg

图22-6 遮罩贴图

我们单击Blend按钮，进入细部的Blend材质内部设定界面。发现它是由材质1和材质2 及一个遮罩三部分组成。默认是通过混合量来控制的。

基本混合原理：这里混合量特指的就是材质2的含量。也就是说如果混合量为100，则完全显示材质2的效果，同理如果为0，则材质2的含量为0，也就是说会完全显示材质1的效果。如果混合量为50，则二者均分。

显然，本例仅通过混合量无法完成，因为电池腰部的材质混合比较麻烦，只能通过指定一张遮罩图来完成。遮罩的工作原理是：白色的部分显示材质2的效果，而黑色的部分仅显示材质1的效果，我们的遮罩贴图就是根据这个原理绘制出来的。

(4)把以上的原理都搞清楚之后，我们可以进行最终材质设定了。

显然，根据图22-2并结合混合原理进行判断，材质1应设定为贴图反射材质，材质设置效果如图22-7所示。

图22-7 贴图反射材质.jpg

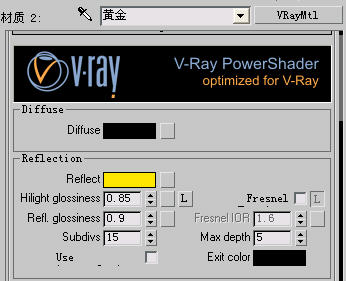

而材质2应设定为黄金材质，材质参数设置如图22-8所示。

图22-8 黄金材质.jpg

而遮罩的设置只须直接将遮罩图贴入通道就可以了，这里就不说明了。对场景中的所有电池赋予所设定的材质，场景显示效果如图22-9所示。如果你设定的效果与图示不一样，只需要对电池的2号选区施加一个UVW Map贴图坐标修改器就可以了，具体参数请大家自己独立完成。

图22-9 材质设置完成.jpg

(5)设定测试渲染参数，关闭默认灯光，开启渲染面板中的天光配合GI进行全局照明，天光色保持为默认的颜色，渲染效果如图22-10所示。

图22-10 渲染效果.jpg

(6)为什么渲染效果与最终结果差别那么大呢？

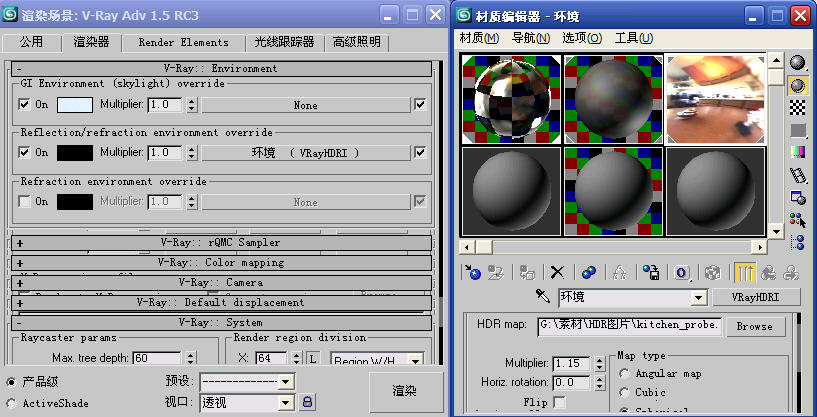

答案很简单，一个是测试渲染的参数我设的很低，因此质量较差，但最根本的原因大家应该都能猜到，那就是还缺少一个环境贴图的反折射烘托。因此我们决定最终在渲染面板中设置一个反射折射环境，贴图类型选择为VRayHDRI贴图，参数设置结果如图22-11所示。

图22-11 指定环境贴图.jpg

最后，只要你将渲染的参数提高，就可以渲染出如图22-2所示的效果了。好了，经过了本例的讲解与分析，大家是否感觉到对Blend材质的理解又更进一步了呢？请你们自己试一试下图是如何用多维材质配合Blend材质来完成一个烫金枕头的效果，参考图片如图22-12所示。

图22-12 烫金枕头.jpg

 以上就是3dsmax使用Blend混合材质制作南孚电池全过程，希望对大家有一定的帮助，谢谢大家观看本教程！
