概述

2008年买过一台Thinkpad T61的笔记本，那段时间周围有很多朋友买惠普(HP)的笔记本，经常有朋友反馈他们的惠普笔记本出现黑屏的故障，开始以为是系统问题，后来我发现是笔记本自身硬件，最离谱的是我有个朋友在保修期间换过两块主板，感觉那时候周围笔记本就惠普这个牌子故障比较多，我自己的小黑T61倒没有出过故障，那时候联想收购的IBM的笔记本业务，对Thinkpad这个牌子吹嘘得也蛮多的，各种各样NB的保护措施，后来惠普爆出黑屏门事件，我也一直庆幸那时候没有买惠普的笔记本，这台T61在3年的保修期间出过一次故障就是显示器越来越暗，最后黑得看不见了，送修过一次，当时联想维修站给出的措施是更换了显示屏，对于这样的举措我也表示认可，不幸的是特约维修站师傅的手艺也不是挺好，拆显示屏的时候屏框咬合口被弄断了好些，而且接缝那块有划痕，好在不是太明显的，我也没有多计较。

换了新显示屏后这台笔记本继续陪伴着我度过无聊的写代码的日子，不幸的是在刚刚过保修后不久显示屏又出问题了，仍然亮度偏暗，出现红屏，因为那时候换屏价格不菲，我周围有人T61换屏花费了700多元，因为笔记本也比较旧了，我也一直没考虑到这个事情，索性外接了台显示器，继续用，当然显示器也坏过一台，不知道T61本身的问题呢，还是我经常写代码的问题，就这样一直磕磕碰碰用到了2013年，这年我换了台笔记本，于是小黑被我遗忘在角落落灰了。

最近想弄一台旧电脑放在单位用，于是我又想起小黑，翻了出来，此时的小黑不光屏幕有问题，连接屏幕和底座的金属纽带也断裂了，外壳也因此受损，这也不得不质疑联想当初宣传的Thinkpad做工，因为这台电脑我是相当爱惜的，金属纽带也不知道是什么原因断裂的。

这种状态的小黑肯定不能直接拿来用，于是我决定将其翻新一下，我在万能的淘宝上购买了新的外壳、拆机的金属纽带和一块新的高分液晶显示屏，回来充分发挥动手能力。值得欣慰的是网上关于T61的拆机教程有一堆，我花了一个晚上算是磕磕碰碰的把新零件换了回去，这里有朋友可能要问了：为什么不修一下屏幕而是买块新的呢？据我了解的情况原来的屏幕出现暗屏、暖黄屏和红屏现象是由于背光管老化导致的，更换背光管的价格已经抵得上一块新屏幕的价格了，所以就直接买了一块。

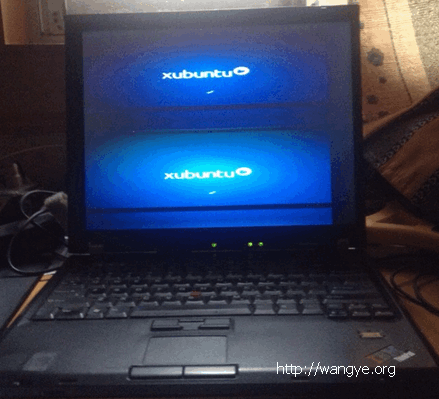

一切更换完毕后，因为考虑到机器配置实在太旧，就没有像之前一样安装Windows 7（刚买回来是Windows XP系统，后来我改成Win7了），装了个Xubuntu，够轻量，平常只做简单的编程和上上网足够了，显卡驱动选择nVidia提供的第三方驱动，就这样愉快的度过了几天，结果上周出现了问题，先是屏幕卡住，然后我强制关机，再开的时候屏幕出现分屏、花屏现象，这种现象出现在开机第一屏，可以排除是系统问题，搜索网络后我心中一凉——传说中的显卡门！

是的，在我买T61的一年后，英伟达(nVidia)爆出显卡门事件，不幸的是T61的nVIDIA Quadro NVS 140M(G86-740-A2)也在问题显卡之列，印象中那一年联想通过升级BIOS固件来弥补问题的发生，估计是通过强制降频来防止显卡过热，从2008年到2013年这5年期间显卡一直没有出过问题，可能和我一直用来编程有关系，这次换了Xubuntu后显卡终于挂了T_T。

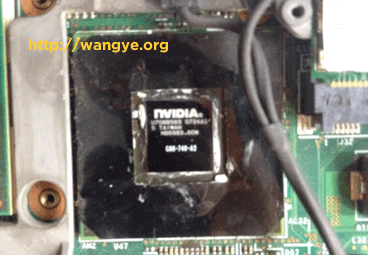

好吧，前期投入不少，换了壳，换了屏，现在显卡芯片这玩意儿也要换了，于是又开始把小黑大卸八块，卸下风扇，找到主板上显卡芯片，囧，显卡原来被焊死在主板上，拿不下来，后来查询得知显卡是被全灌胶固定在主板上的，要取下必须用专门的设备加热融化固定胶才可以，问了几家维修站，报价也不菲，于是我决定再淘一块带改良显卡(G86-741-A2)的主板换上，昨天主板发到，不得不佩服顺丰快递的速度，广东到江苏也是隔日达。

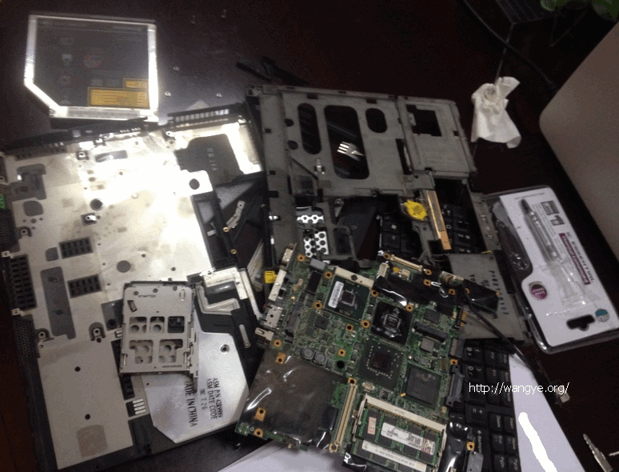

开始对换主板心里还真没谱，也是第一次将小黑拆解的这么彻底，但没有办法，为了小黑的复活，只有豁出去了。

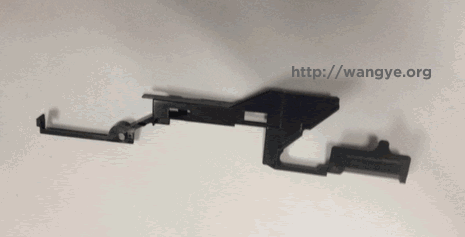

拆解完换上新主板后问题来了，掉下来一个黑色的塑料支架一样的东东，囧~这是什么地方的？

虽说这个零件不装对大局影响不大，但心里总归不舒服，看到支架上有一串英文，除了商标和指示性描述外，字串26R9349引起了我的注意，我想这可能是这玩意的代号，于是我搜索了百度，不过一无所获，继续求助Google后得到了线索，eBay上有人卖类似的东西，名字叫做IBM T60 USB WIRE GUARD BRACKET 26R9349，字面上理解是起保护USB连接线的，我将问题定位到主板与右USB连接线那块，但找了半天没找到如何放置这个塑料支架。

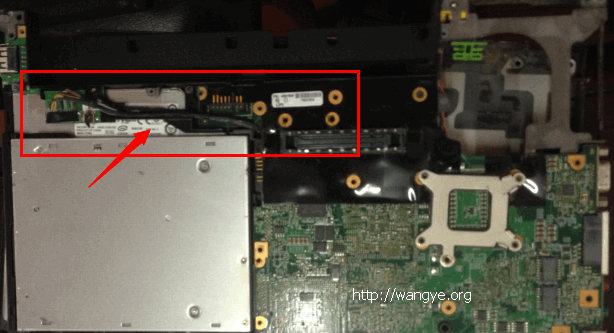

我突然想起来拆解的时候我拍下了很多张照片，说不定那些照片上面会有线索，于是翻阅那些照片后，功夫不负有心人终于给我找到了安放的地方（如下图）。

就这样踉踉跄跄的把T61安装好，开机后，熟悉的画面又回来了，不过遗憾的是触摸板和指纹识别器不知道为啥失效了，估计是排线有问题了，好歹我可以外接一个鼠标，这样终于让这台老态龙钟的小黑继续发挥余热了。

总结经验：Linux下的驱动对独立显卡的支持可能没有Windows下那么好，如果是显卡门的机器还是老老实实运行Windows并只做文字处理或者看看简单的视频会比较妥当；不熟悉的机子除了参考网上攻略外拆机的每一步骤要留存照片；Linux下Intel迅盘(Intel Turbo Memory)没有驱动支持。

最后再提醒一句自己动手换主板的话还要准备散热硅脂，涂抹在CPU和显卡芯片上的。
