概述

　　这篇教程是向大家介绍如何利用3ds max制作真实的绿色草地方法，教程比较基础，制作出来的草地很是真实，可以以假乱真了。新手朋友可以过来学习其制作过程及思路。推荐给大家，希望大家喜欢！

　　制作很多动画场景时，都会遇到制作草地的情况。怎样才能制作出真实的草地效果呢？很多朋友为此很伤脑筋，结果却不太理想。看看下面这个例子，或许对你有些启发。

　　一、制作地面

　　1．1 首先，在一个二维图像编辑软件（如Photoshop）中，绘制一张图1所示的图片，并将其保存为mask.jpg。。它用于控制地表的起伏，其中白色部分表示凹下的路面、坑洼等，而黑色部分表示凸起的草地。

　　1．2 运行3ds max。在Top视图中创建一个Quad Patch对象，相关参数设定为：

　　Length：200　　Width：200　　Length Seg：10　　Length Seg：10

　　将该对象命名为Ground（地面）

　　1．3 对Ground施加UVW Map修改器，相关参数设定为：

　　Mapping:：Planar　　Length：200　　Width：200

　　继续施加Displace修改器，相关参数设定为：

　　Strength：-5　　Length：200　　Width：200　　Bitmap：mask.jpg

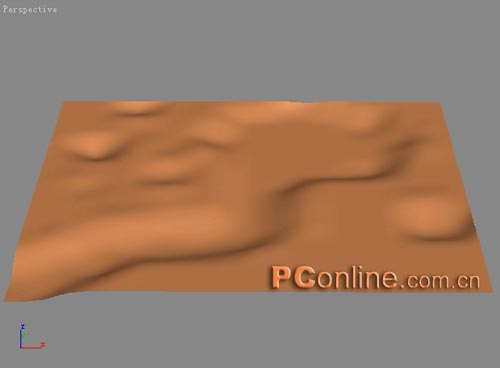

　　这样，原来平坦的地面现在出现了一些起伏，如图2。

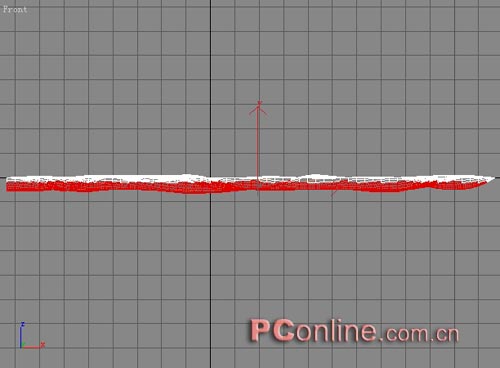

　　1．4 现在建立两个用于布置花草和石块的物体。复制Ground，将新物体命名为Grass_Mask，并将其转换为Editable Mesh（可编辑网格体）。然后，切换到Left 或者Front视图，进入Face子物体层级，用鼠标拉出一个方框，选择下半部分Face面，如图3所示。接下来，单击卷展栏中的Detach按钮，将选中部分分离成一个新的物体，命名为Step_Mask。为便于后面操作，将Grass_Mask和Step_Mask两物体暂时隐藏起来。

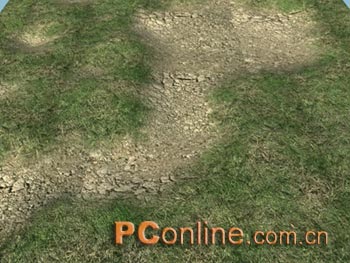

　　1．5 下面制作地面材质。这里，我们假定地面由苔藓植物和裸露地表两部分组成。制作材质时，可用蒙板功能来显现裸露地表，而苔藓植物则由两张图片叠合而成。图4是具体制作流程。将该材质Self-Illumination（自发光）设定为10，最后，将其赋予Ground。渲染效果如图5所示。

　　第二部分：森林的制作

　　二、布置灯光

　　2．1 建立一盏目标平行光灯，用于模拟阳光照射效果。相关参数设定为：

　　Multiplier：1.3　　R：255　　G：248　　B：210　　Shadows：On　　Size（Shadow Map Params卷展栏）：2048

　　2．2 现在建立7盏平行光灯，用于模拟天空光效果。如果使用3ds max 5，也可以布置一盏Skylight灯或者Daylight灯，同时分别选用Light Tracer或Radiosity进行渲染。这里，7盏灯的布置情况如图6，灯光参数设定为：

　　Multiplier：0.125　　R：188　　G：216　　B：227　　Shadows：关闭

　　2．3 在地面以下布置一或几盏灯光，由下往上照射，模拟地面反光效果，相关参数设定为：

　　Multiplier：0.35　　R：189　　G：273　　B：138　　Shadows：关闭

　　实际上，也可用其他办法来模拟反光效果，比如提高场景中所有材质的自发光亮度，或者渲染时使用Vray、Brazil、Mental Ray、全局照明等。

　　三、草的制作

　　草可以直接用3ds max命令制作，不过，用Grass-O-matic插件更方便，文件大小83KB。安装很简单，将压缩包中的文件释放到3ds max的plugins目录就可以了。启动3ds max，从Create面板下拉列表中选择Sisyphus Objects，就可以用面板上新增的按钮建立草对象。本例中具体操作步骤为：

　　3．1 单击Grass-O-matic按钮，在场景中建立一个平面物体，命名为Grass_Green，代表草地上的绿草。在右边的Wind and Placement卷展栏中，单击Pick Object按钮，指定Grass_Mask为替换对象。相关参数设定如图7所示。Grass_Green的材质使用Diffuse贴图，贴图如图8所示。
