概述
一般要做出好的曲面(G2)，c2连接的曲线是必不可少的。本节就为大家介绍用Pro/E制作两条c2(曲率相连)的曲线方法，希望对大家有一定的帮助：
小知识：
G0 = 相接而已
G1 = 相切而已
G2 = 曲率连续
这里来讨论一下c2连接的曲线的做法！我先说几种情况下方法吧！
好了，以下是一条已知曲线和另一条曲线经过的一点！
图1其中就要一项是用来控制相切和曲率相连的
图2
注意，法向重合和曲率相等就是了
图3

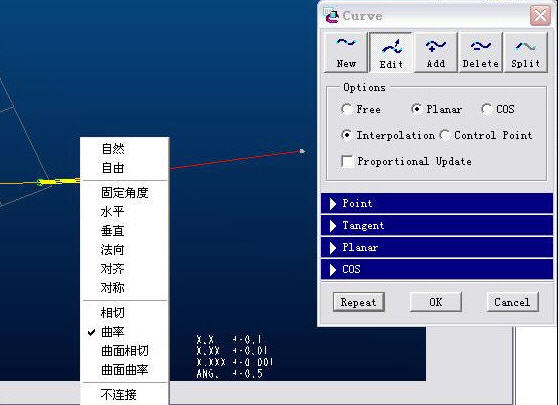

利用style做
图4
感觉好像有G3了
图5
做一条曲和如下两条已知曲线曲率相连
图6
引用这两段曲线，拉伸两个曲面
图7
做混合曲面！把边界条件定义为曲率相连
图8
利用其边界！就OK!

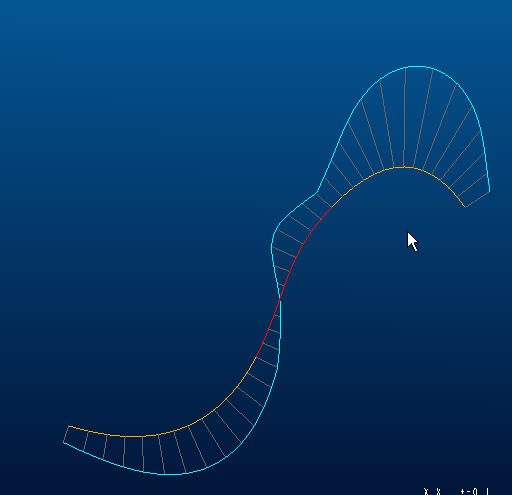

分析一下！
图9
还是上面的条件！

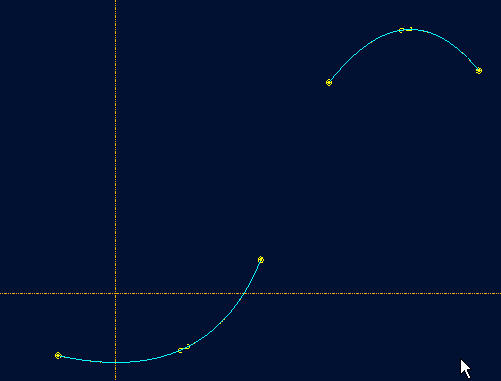

直接用2D画曲线的，进入2D，引用两条已知曲线
图10

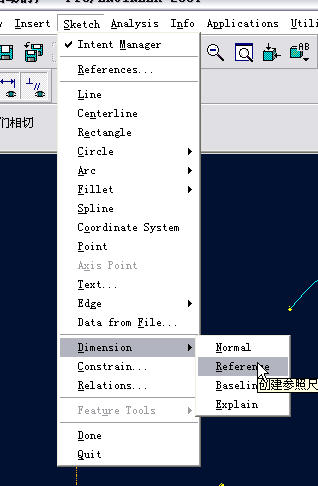

创建参照尺寸
图11

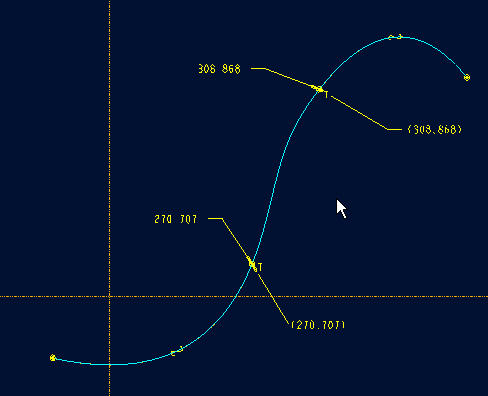

标出两条已知曲线端点处的曲率半径！:
再做一条spline曲线并标出其端点曲率半径
图12
修改曲率尺寸使曲率半径相等！
注意，有括号的是已知曲率半径，不能改的
图13
图14
其实上面每种方法是互通的！有些只要稍微调一下是可以达到c3的！
对了，以上假设的曲线都是在同一个平面！
还有一个方法，很简单
图15
本教程已完毕，大家是不是已经学会了用Pro/E制作两条c2(曲率相连)的曲线的方法，希望本篇文章能对大家带来一定的帮助；
