cad地砖填充怎么设置尺寸?

在绘制CAD图形中，难免需要填充地面，然而如何正确的填充地砖尺寸，很多新手不是很懂，比如需要填充500*500的地砖、300*300的地砖、或者800*800的地砖，尺寸的控制如何正确的把握是有科学依据的，不是随意的去输入比例的，那么小编将给大家介绍如何正确使用填充地砖尺寸的大小，进行演示。

这里演示，准备好了一张图形，如图空白区域需要填充的地砖。

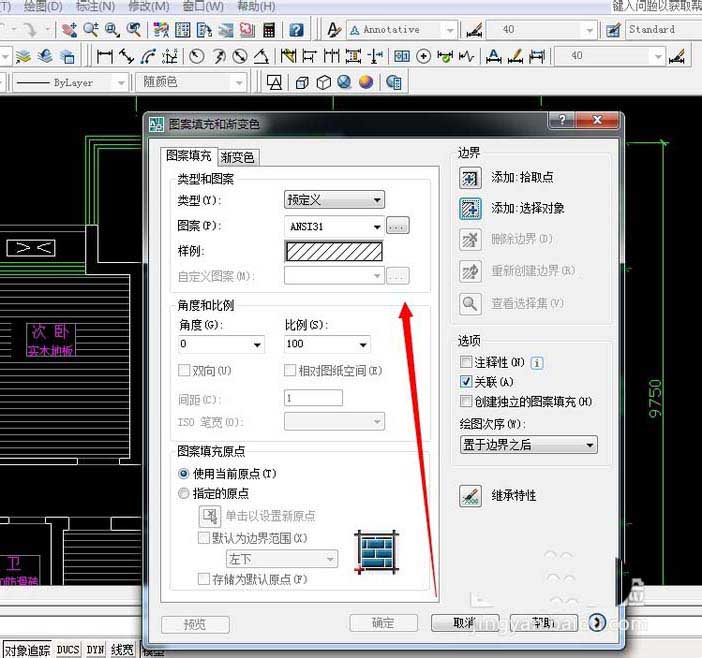

1、输入命令H，并确实，弹出对话框，如图：

2、查看“图案填充”--类型和图案--类型--用户定义，如图：

3、勾选--双向，比如是需要画500*500的地砖，就把间距输入“500”，300*300就输入300，这里就不多举例了，我们先画500来演示，如图：

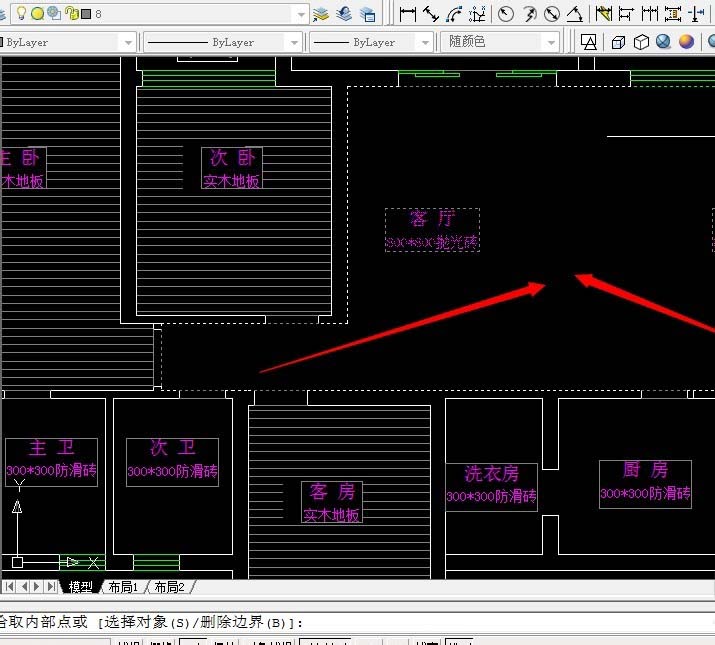

4、拾取点，直接拾取客厅与餐厅部分，如图：

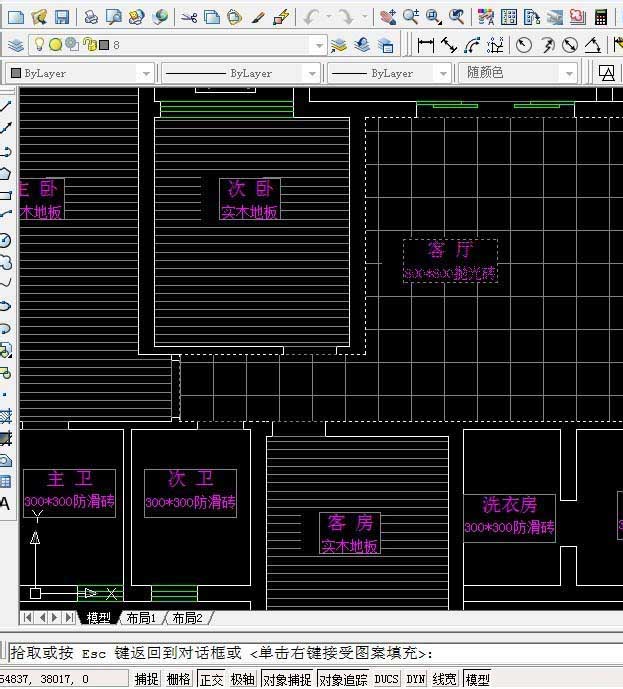

5、用命令“空格键”确定，弹出对话框，先预览下效果，如图：

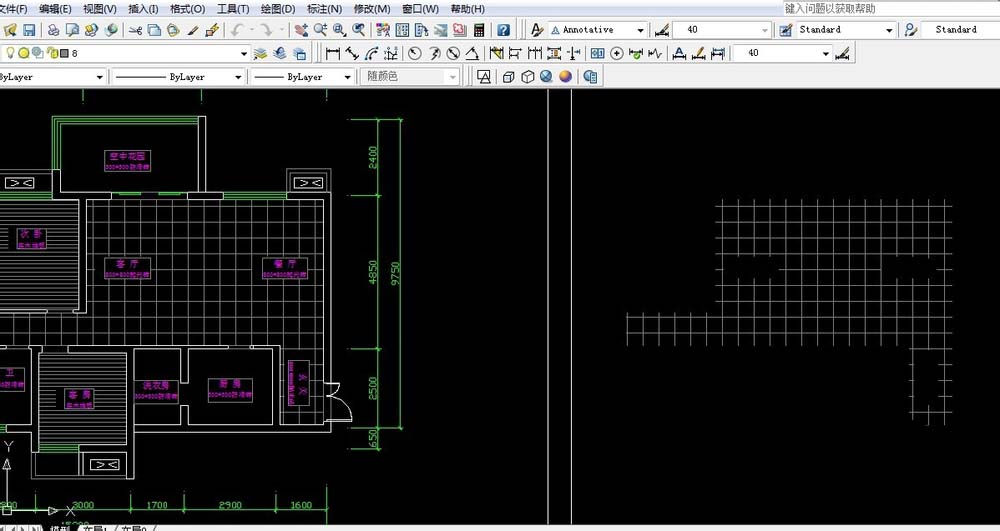

6、再次空格键确定，并在弹出的对话框用鼠标点击确定。填充算是玩了，接下来检查下，填充的尺寸是否是500*500，把填充好的图形用CO/CP复制出来一个，如图：

7、用X命令打散复制出来的图形，（打散是为了好用线性标注来确定端点以便量好尺寸）如图：

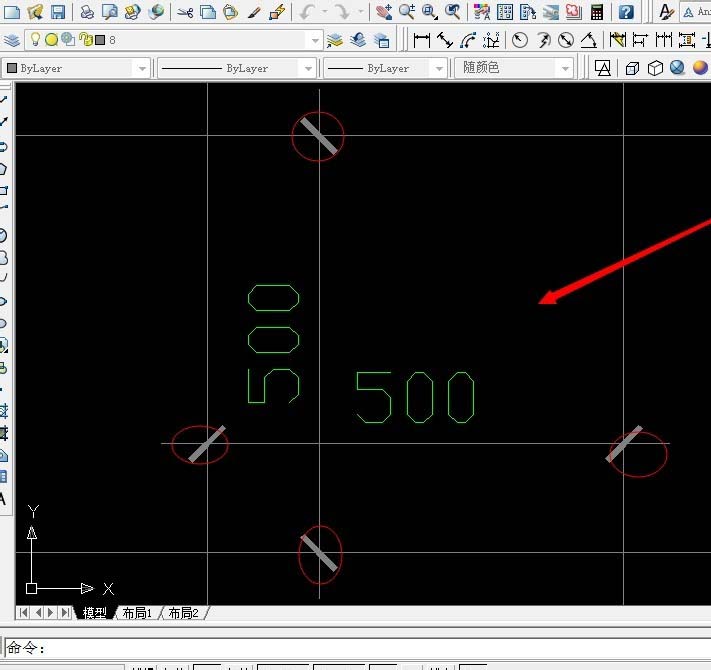

8、输入命令DLI,随意找一个地砖来测量一下尺寸，如图，显示500*500，说明填充设置正确。

9、OK，关于地钻填充的基本原理，就是这样了。
