概述
CAD图纸中各线条颜色都有什么含义呢？对于CAD图纸而言，不同的线条颜色代表着不同的意义，下面就与大家分享一下有关CAD图纸中线条颜色的具体含义。
1、为了能够查看CAD图纸中各种颜色线条所代表的含义，我们需要借助相关CAD编辑工具来实现。
2、接下来我们直接利用CAD编辑器打开想要进行分析的CAD文档，如图所示，点击“打开”按钮后选择相应的文档即可打开。
3、待打开相应的CAD图纸文件后，在“查看器”功能区点击“适合窗口”按钮，将自动以最佳方式显示图纸内容。

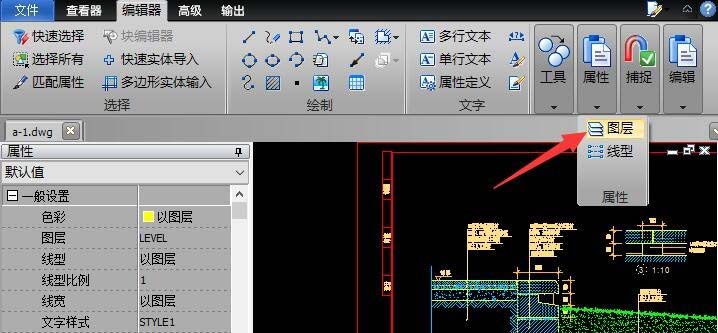

4、为了查看CAD图纸中线条颜色所代表的具体含义，我们可以切换到“编辑器”功能区，点击“属性”列表中的“图层 ”按钮。
5、待打开“图层”界面后，我们就可以看到不同颜色的线条所代表的具体含义了。如图所示，根据图层颜色可以在最左侧看到相关说明文字。

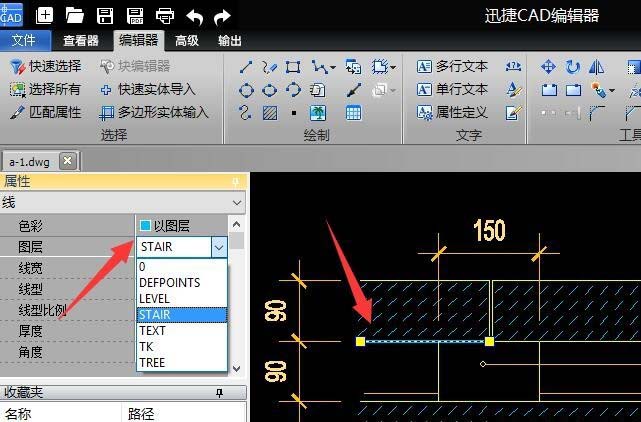

6、当明确了不同颜色的线条所代表的具体含义后，我们就可以有针对性的对不同的图形应用不同的线条颜色了。如图所示，选中不同的图形，在其’属性“界面中就可以指定不同的图层样式了。
