概述
AutoCAD文字位置对齐-cad计算器应用实例，这里应用自带计算器及特性选项对齐文字
对比图

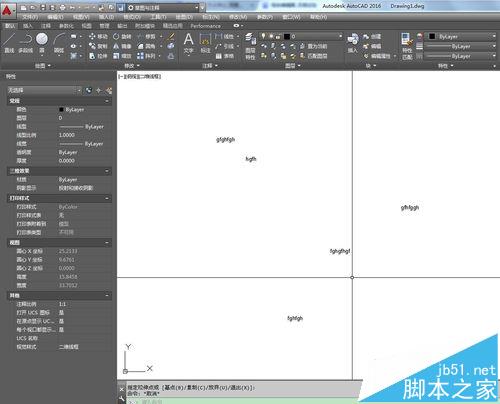

1、打开Autocad2016软件，用text命令输入一些文字如图。

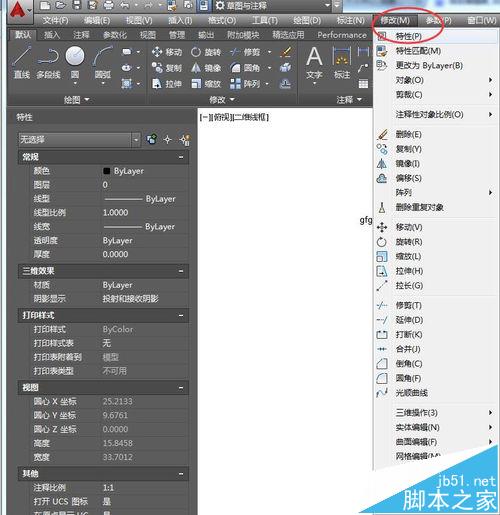

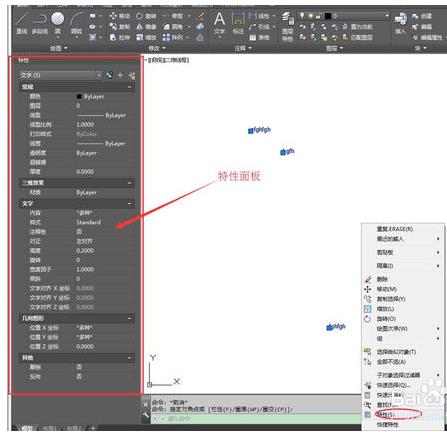

2、打开cad特性面板，菜单栏中修改>特性，或者选中文字右键>特性

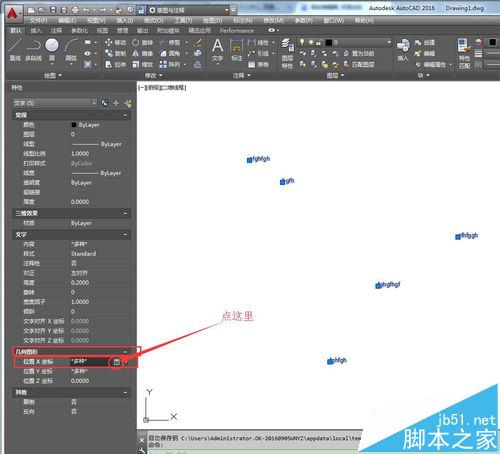

3、选中要对齐的文字，然后在左侧特性面板中>几何图形>位置X坐标处右边点计算器按钮。进入快捷计算器界面。
4、在快捷计算器界面中点击上部带有鼠标箭头的按钮，然后在要对齐的位置点击以下。然后会在计算器中看到一个坐标数据如图。
5、现在演示的是文字向左对齐，修改计算器中坐标只保留[x,y,z]中的x坐标即11.如图，然后点击下面的应用。

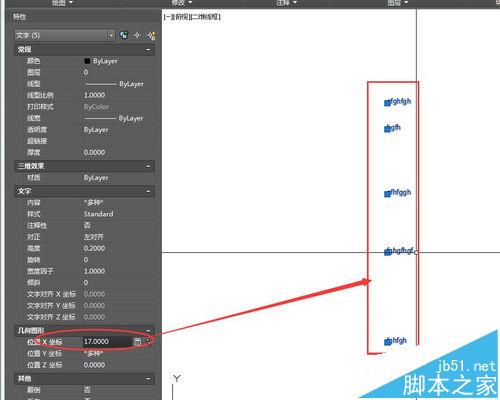

6、应用后的效果图如下。这样就实现了向左对齐文字。
7、也可以实现向上对齐，如下图。选择y坐标，然后计算器中选择保留y坐标。对齐方位位置可以灵活应用。
注意事项：
Autocad中的文字的对正方式要一致，对齐前要调成一致如左对齐。
