概述
dwg文件中存在未协调图层时，如何解决问题

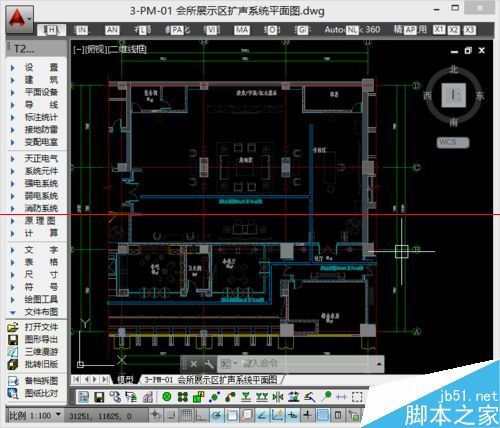

1、在正常使用的图纸中，不存在未协调图层的问题，如下图：

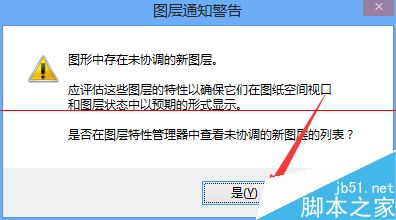

2、当你进行打印操作时，会弹出以下提示，如果你设置的打印样式中有单独针对图层的设置，那么就要协调该图层了，如下图：
3、同时在状态栏的右下角会出现警示的提示信号，如下图：
4、打开【图层管理器】或在上面打印提示的对话框中选择【是】选项时，也会弹出【图层管理器】的对话框，如下图：

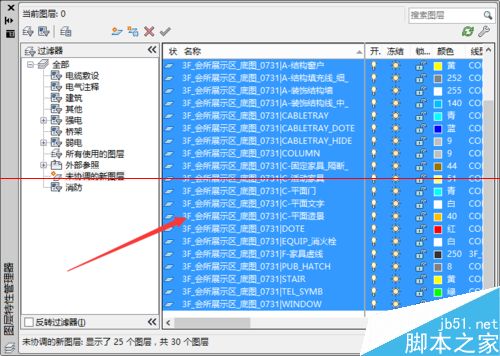

5、在左侧的【过滤器】中选择【未协调图层】，选中右侧的所有图层，如下图：
6、在选中的右侧图层上，单击右键，在弹出的菜单中选择【协调图层】，如下图：

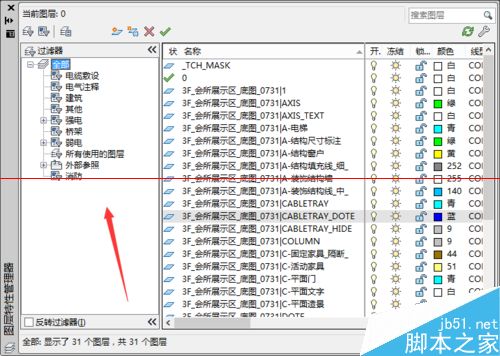

7、图层协调好时，左侧的【过滤器】中就不存在【未协调图层】的选项了，如下图：
8、同时状态栏中的警示标志也没有了。如下图：
