概述

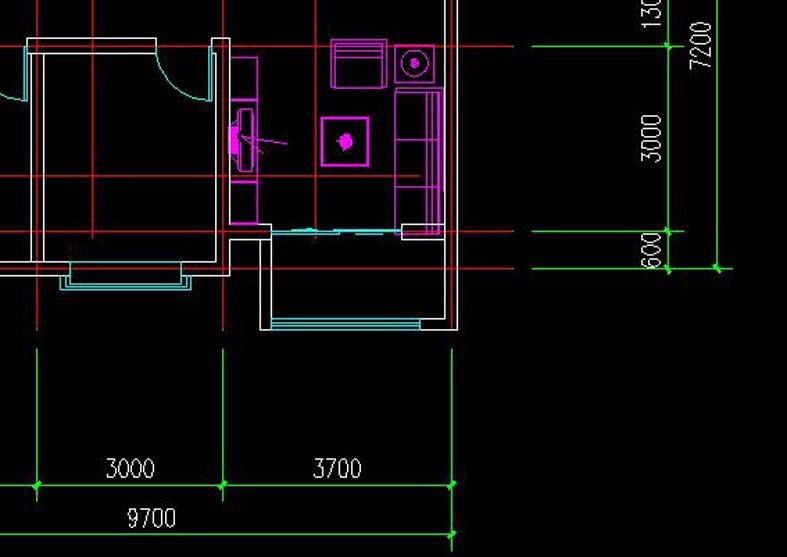

AutoCAD2004是Autodesk公司在03年推出的一款计算机辅助设计软件。经过这么多年的不断的完善，现在已经成为国际上广为流行的绘图软件。具有完善的图形绘制功能、强大的图形编辑能力。但是具体利用AutoCAD2004绘制建筑平面图，并不是所有小伙伴都会，今天小编就如何用autocad2004绘制建筑给大家讲解一下。如图，绘制好的建筑平面图
一、绘制建筑平面图前的准备工作？
1、在绘制建筑平面图的时候，我们要清楚的知道建筑平面图的组成，比如什么是轴线、什么是门窗、什么是墙体、什么是标注，只有了解了这些，才能快速的绘制出建筑平面图。
如图，轴线、门窗、阳台、标注、墙体
二、具体绘制建筑平面图，操作步骤是？
1、双击电脑桌面的autocad2004软件快捷图标，打开软件，软件界面。如图

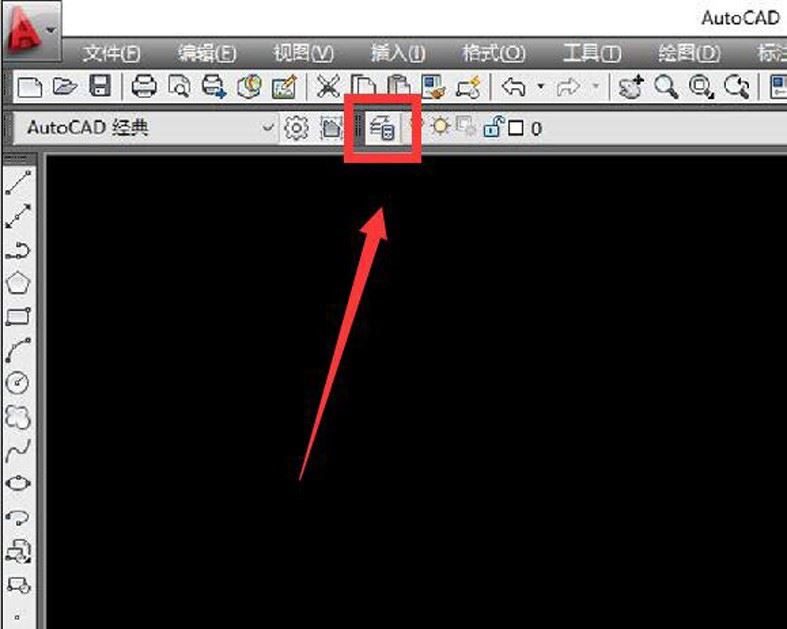

2、待软件打开之后，点击软件图层管理工具，新建“墙体/轴线/门窗/标注”图层，并给图层赋予属性（颜色/线型等），如图
3、待软件图层建好之后，先在轴线图层上建立好轴线网，然后依托轴线网，在标注图层，标注轴线尺寸，完成轴线和标注，如图

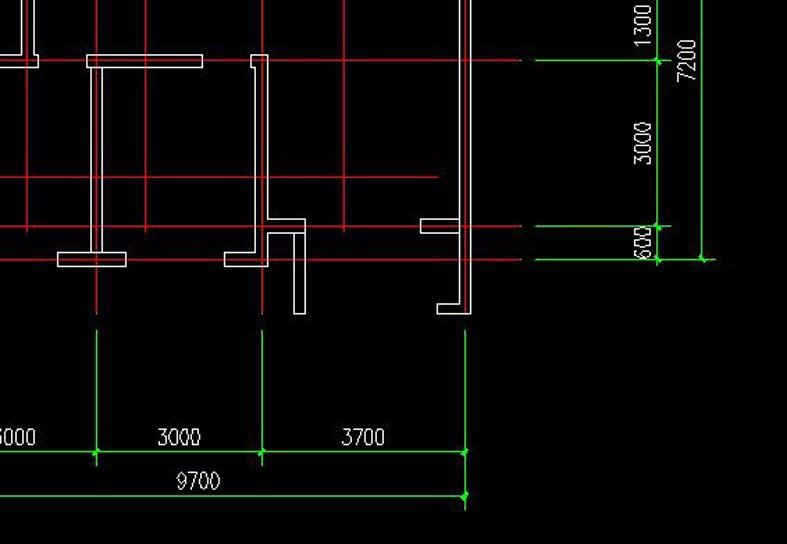

4、待轴线和标注图层完成之后，依托轴线绘制墙体，绘制完成之后，留出门窗的位置，待墙体绘制完成之后，绘制门窗，待门窗绘制完成之后，即可绘制家具，待家具完成之后，即完成建筑平面图的绘制。如图
5、到此为止，建筑平面图就绘制完成了，希望能帮助到有需要的小伙伴，不过不喜勿喷！！！
