概述

显卡相信大家都不会陌生，近年来显卡发展的速度也是突飞猛进，各种新技术也相继产生。显卡做为电脑十分重要的核心硬件，其关注度不亚与CPU。不过对于多数菜鸟朋友，您对显卡了解多少呢？之前电脑靠谱客也分享过不少关于显卡的文章，如：怎么看电脑显卡如何看显卡性能如何、什么显卡好？显卡选购技巧之显卡选购五大误区、显卡温度过高怎么办等文章都受到不少DIY电脑爱好者欢迎。今天我们将继续对显卡知识进行挖掘，介绍显卡输出接口知识，以增进菜鸟对显卡进一步了解。

面对显卡接口的日益丰富，不少菜鸟朋友或许会对显卡的各种接口感到犯晕，其实通过显卡输出接口的丰富程度也可以大致反馈出显卡的档次。下面编辑就一起来与大家详细介绍下显卡接口知识。

菜鸟必看的显卡接口知识

就目前而言，显卡上面常见的输出接口是比较丰富的，如上图所示。我们所熟知的有以下几种：VGA、DVI、HDMI和DP。这四种输出接口是显卡上最常见的输出接口，VGA是大家再熟悉不过的输出接口了，但是DVI、HDMI和DP这三大新兴输出接口每一个类别又有好几种分类，同时版本也有了好几种，所以容易让初学者对这些输出接口犯糊涂，同时根据显卡档次的高低，并不是所有显卡都有以上输出接口的。下面我们就来一一为大家详解这几种接口的定义、区别差异等等，让您弄个明白。

VGA接口--最常见，见得最多的显卡输出接口

说到VGA接口，相信熟悉电脑的很多朋友都不会陌生，因为这种接口是电脑显示器上最主要的接口，从块头巨大的CRT显示器时代开始，VGA接口就被使用，并且一直沿用至今，另外VGA接口还被称为D-Sub接口，总之是运用最广的显卡接口。

VGA显卡接口是一种D型接口，上面共有15针，分成三排，每排五个。并且VGA接口扩展性比较强，可以轻松与DVI接口进行转换，显卡详细VGA接口介绍如下图：

VGA输出接口知识

对于多数朋友来说我们只要知道VGA接口是提示显示器信号的接口，是与显示器相连的接口即可，不过作为电脑爱好者我们还是有必须对显卡进行深入了解的，下面我们再来介绍下VGA接口各个引脚的功能与作用，如下图：

VGA管脚接口作用

VGA接口知识链接

早前大多数的计算机和外部显示设备的连接还是通过模拟VGA接口进行的，计算机内部以数字方式生成的显示图像信息，被显卡中的数字/模拟转换器转变为R、G、Ｂ三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。对于模拟显示设备，比如说模拟CRT显示器，信号被直接送到相应的处理电路，驱动控制显像管生成图像；而对于LCD、DLP等数字显示设备，显示设备中需配置相应的Ａ/Ｄ（模拟/数字）转换器，将模拟信号转变为数字信号。在经过Ｄ/Ａ和Ａ/Ｄ这两次转换后，不可避免地造成了一些图像细节的损失。VGA接口应用于CRT显示器无可厚非，但用于连接液晶之类的显示设备，则转换过程的图像损失会使显示效果略微下降。

DVI接口--LCD显示器应运而生接口

DVI（Digital Visual Interface），即数字视频接口。它是1999年由Silicon Image、Intel（英特尔）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu(富士通)等公司共同组成DDWG（Digital Display Working Group，数字显示工作组）推出的接口标准。

在1998年9月的Intel开发者论坛上所成立的数字显示工作小组（Digital Display Working Group简称DDWG）发明了一种高速传输数字信号的技术，即：DVI数字视频接口，共有DVI-A、DVI-D和DVI-I三种不同类型的接口形式。DVI-D只有数字接口，DVI-I有数字和模拟接口，目前应用主要以DVI-D为主，同时DVI-D和DVI-I又有单通道（Single Link）和双通道（Dual Link）之分，我们平时见到的都是单通道版的，双通道版的成本很高，因此只有部分专业设备才具备，普通消费者很难见到。DVI-A是一种模拟传输标准，往往在大屏幕专业CRT中能看见，不过由于和VGA没有本质区别，性能也不高，因此DVI-A事实上已经被废弃了。

DVI接口知识图解

三类DVI五种输出接口

我们经常可以听见经销商形容DVI线有18+1和24+1以及18+5和24+5这四种规格，18针属于单通道DVI，传输速率只有24针的一半，为165MHz。在画面显示上，单通道的DVI支持的分辨率和双通道的完全一样，但刷新率却只有双通道的一半左右，会造成显示质量的下降。而使用大屏液晶显示器的话，24针的双通道DVI是必须具备的条件。至于18+5和24+5这种规格都属于DVI-I，多出来得4根线用于兼容传统VGA模拟信号。这种接口在显示卡上用的多，显示器基本不用。

HDM高清接口--高清输出新变革

HDMI高清晰度多媒体接口（英文：High Definition Multimedia Interface，HDMI）是一种数字化视频/音频接口技术，是适合影像传输的专用型数字化接口，其可同时传送音频和影音信号，最高数据传输速度为5Gbps,同时无需在信号传送前进行数/模或者模/数转换。HDMI可搭配宽带数字内容保护（HDCP），以防止非法拷贝。

HDMI高清是目前十分流行的接口，目前主流显卡一般都搭配有HDMI高清接口，这也成为当前显卡的输出接口标准，另外很多主板中也带有HDMI高清接口。HDMI高清接口目前运用广泛，由于使用HDMI高清接口显示器画面高清晰而受到广大用户欢迎，下面下一起来看下HDMI高清接口知识介绍。

HDM高清接口知识详细介绍

其实HDMI高清接口版本是有多个的，这些可能大家都不怎么了解，下面编辑附上HDMI高清接口不同版本对照图：

HDMI高清接口各版本功能支持对比

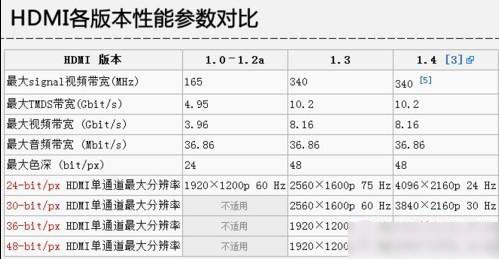

HDMI高清接口各版本参数对比

HDMI接口不仅可以满足1080P的分辨率，还能支持Dolby TrueHD和DTS-HD Master Audio等先进音频格式，同时HDMI支持EDID、DDC2B，因此具有HDMI的设备具备“即插即用”的特点，信号源和显示设备之间会自动进行“协商”，自动选择最合适的视频/音频格式。与DVI相比HDMI接口的体积更小，DVI的线缆长度不能超过8米，否则会影响画质，而HDMI最远可传输15米。只要一条HDMI缆线，就可以取代最多13条模拟传输线，能有效解决家庭娱乐系统背后连线杂乱纠结的问题。然而遗憾的是使用HDMI接口需要支付一定的技术协议授权费用。

DP接口 - 挑战HDMI又一高清接口

DP接口也是一种高清数字输出接口标准。可以连接电脑显示器或者组建高清家庭影院等。DVI和HDMI都是通过把信号转化成TMDS最小化传输差分信号来进行传输，然而在笔记本领域长久以来是LVDS(Low-Voltage Differential Signaling 低压差分信号)的天下。而DisplayPort接口的推出正好完美的解决了这个难题。DisplayPort如今受到了业界广泛的支持，主要由于DisplayPort的两大优势：第一，DisplayPort在协议层上的优势，DisplayPort采用的是MPA（微封包架构，Micro-Packet Architecture）；第二，就是笔记本等便携设备的问题。使用DisplayPort接口，就大大的简化了布线的复杂度。

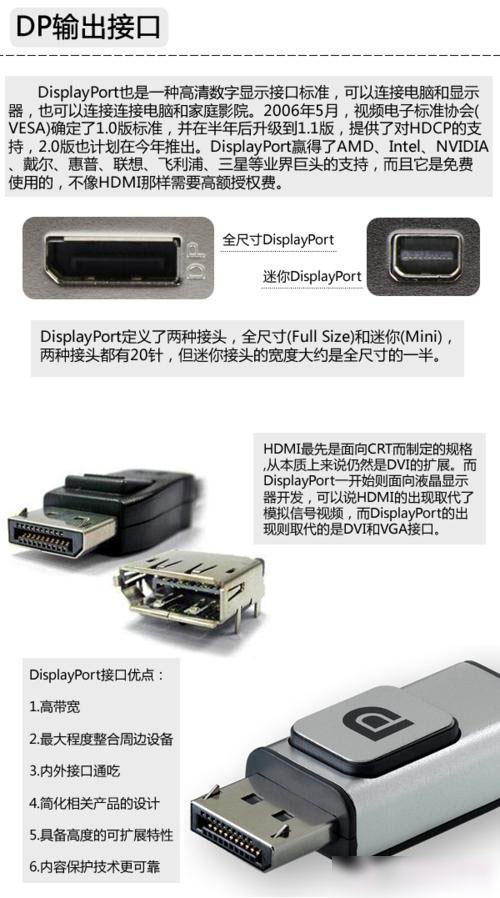

DP接口知识详细介绍

关于DisplayPort与HDMI的区别，我们知道HDMI最先是面向CRT而制定的规格，无论是HDMI还是其“孪生兄弟”UDI(去掉音频功能的HDMI)，两者都继承了DVI的核心技术TMDS，从本质上来说仍然是DVI的扩展。DVI、HDMI、UDI的视频内容都以即时、专线方式进行传输，这可以保证视频流量大时不会发生堵塞的现象。而DisplayPort一开始即是面向液晶显示器开发的，采用“Micro-Packet Architecture(微封包架构)”传输架构，视频内容以封包方式传送，这一点同DVI、HDMI等视频传输技术有着明显区别。也就是说，HDMI的出现取代了模拟信号视频，而DisplayPort的出现则取代的是DVI和VGA接口。

在本文的最后编辑主要为大家来介绍下显卡接口该如何来选取与保留，多元需求增进输出接口的技术革新也需要我们去不断的尝试与挖掘。随着高清、多屏和3D显示等一系列显示技术的革新，显卡输出接口的升级换代也紧随其后，不断推陈出新。可以说DVI、HDMI和DP接口的推出大大满足了网友对显示输出效果的品质要求，网友采用这些新型的高带宽的输出接口之后，可以尽情享受更逼真、更细腻和更愉悦的音视频体验，这些都是承蒙输出接口技术更新所带来的福利。

高清、多屏和3D大大增进了输出接口的革新，也满足用户各种需求
