概述
在CAD绘图中，经常要用到捕捉、栅格、正交、极轴、对象捕捉、对象追踪等辅助功能，用好这些辅助功能，可以提高自己的绘图速度，而且也提高了绘图的准确性，那么如何设置CAD绘图辅助功能，参考以下几步即可完成。
1、打开CAD软件，这里打开的CAD2004软件，速度快些，其它高版本设置方法也相同。如下图所示，在【工具】菜单栏下，单击【草图设置】。
2、在弹出的【草图设置】对话窗口中，我们可以看到几个标签页，每个标签页上都有参数设置，打上勾就表示启用该功能。
3、【草图设置】对话窗口中，左键单击【对象捕捉】标签页，可看到其参数设置，在对象捕捉模式下，选择自己想捕捉的点，在其前面打勾。

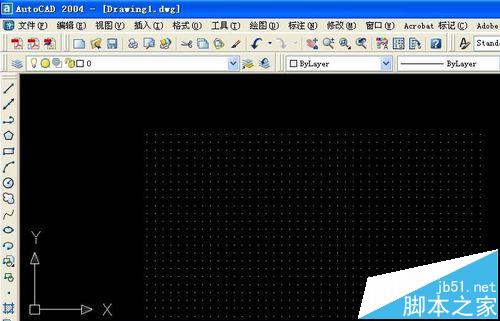

4、设置好后，栅格功能打开后，可以看到CAD主窗口上绘图区域由全黑色改变为带有等间距的栅格点了，对精确绘图就有帮助了。

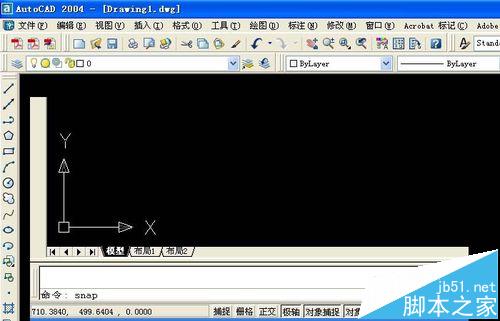

5、CAD也可以用命令来设置捕捉间距，例如要设置捕捉纵向间距为120，横向间距为130，并打开捕捉功能，如下两图所示。

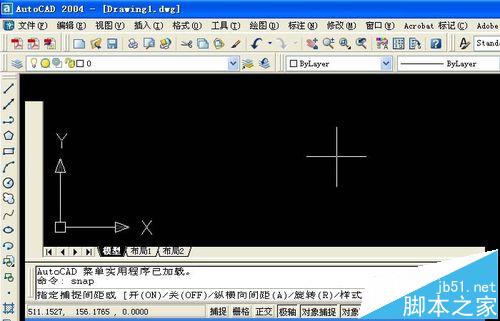

6、在命令行中输入命令，SNAP命令并按回车键，根据命令提示依次输入A、120、130并按回车键，就完成了设置。如图，在绘制线时系统就自动绘制为等距的线了。
