在用Auto cad画平面图时，我们画的图都代表某种物体及其特殊意义，因此尽量用比较形象的图表示房屋的家居设备设施，例如窗户、门、柜体等。怎么才能快速的画门？
1、打开平面户型图，如下所示我们将在门洞上做门。
2、首先设置捕捉。在对象捕捉或者对象追踪上单击鼠标右键，弹出对话框，全部选择，确定。

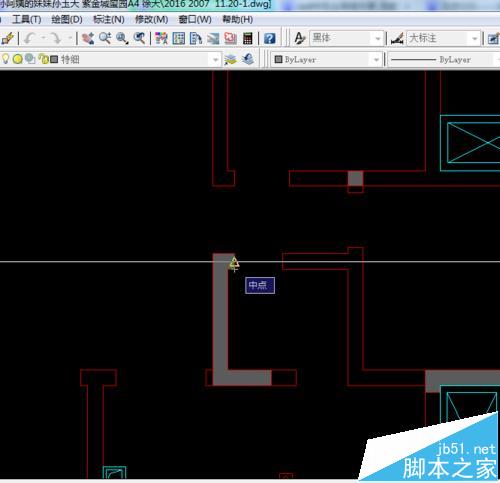

3、在命令栏输入RCE画矩形。将鼠标放在要画门的门洞一侧的墙壁上，会显示中点，以此点为几点画矩形。
4、门洞宽750MM，门厚40MM，画出门。

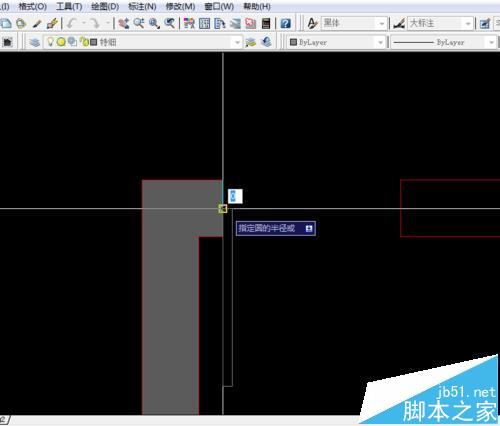

5、画好门开始画圆，以门洞一侧的中点也就是矩形的左上角为圆心。在命令栏输入C，画半径为750mm的圆.
6、画好圆，然后去掉多余的不要的部分。
7、在命令栏输入TR，然后空格，再空格，将不要的部分除去，即用鼠标点击不要的圆弧，得到如下图所示。门就画好了。
注意事项：
TR命令的熟练使用
也可把画圆的部分替换为画圆弧，如此就可以不用TR命令。
