CAD中怎么找到两直线的交点?

AUTOCAD是在很多行业都是必备的绘图软件，用户可以使用AUTOCAD绘制各类工程图纸，并且AUTOCAD和很多制图软件都可以互相加载，因此在使用AUTOCAD进行绘图时，可以轻松与其他各种绘图软件进行配合使用，在使用AUTOCAD绘图时，延长两线到交点是一个经常使用的技巧，下面我们使用三种方式来延长两线到交点，大家可以很好的进行选择。

1、进行两条直线的延长并找到交点，我们需要首先开启AUTOCAD，并且绘制出两条不相交的直线，两条不平行的直线之间肯定会有交点，因此我们可以较为随意的绘制直线。

2、绘制直线我们可以使用快捷键，输入“L”，AUTOCAD系统会自动弹出一系列命令，其中，第一个“LINE”，就是直线的绘制命令，点击或者直接空格键即可确定。

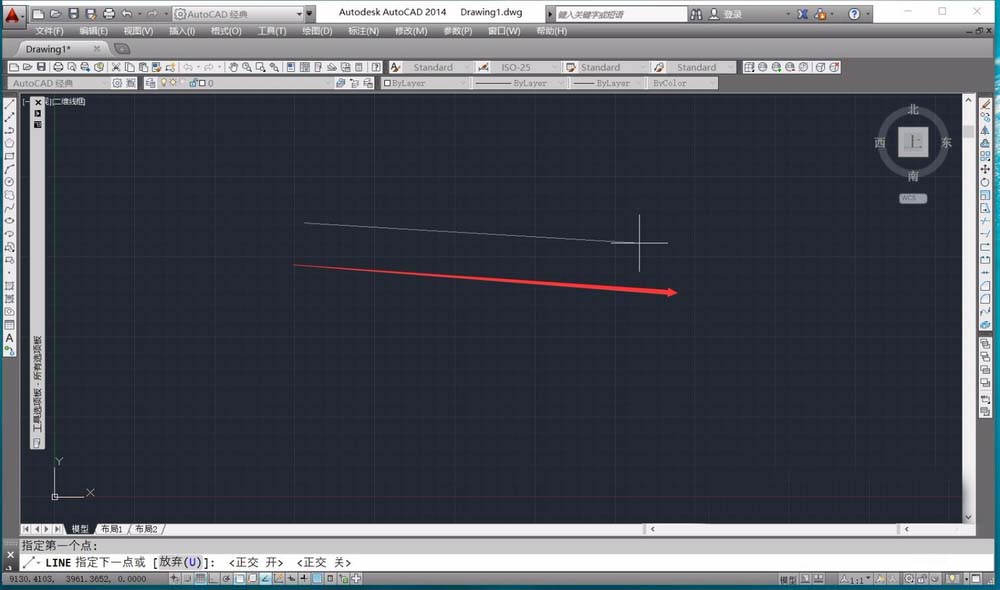

3、直线的绘制十分简单，点击一个位置确定直线的起点，之后进行鼠标的移动即可绘制，如果需要绘制水平竖直的直线，可以按在“F8”进行正交锁定。

方法一：

1、绘制两条不相交的直线，我们需要找到两条直线的交点，并且将两条直线的长度进行调整，使得两条直线刚好到交点结束，首先我们使用最基础的方法。

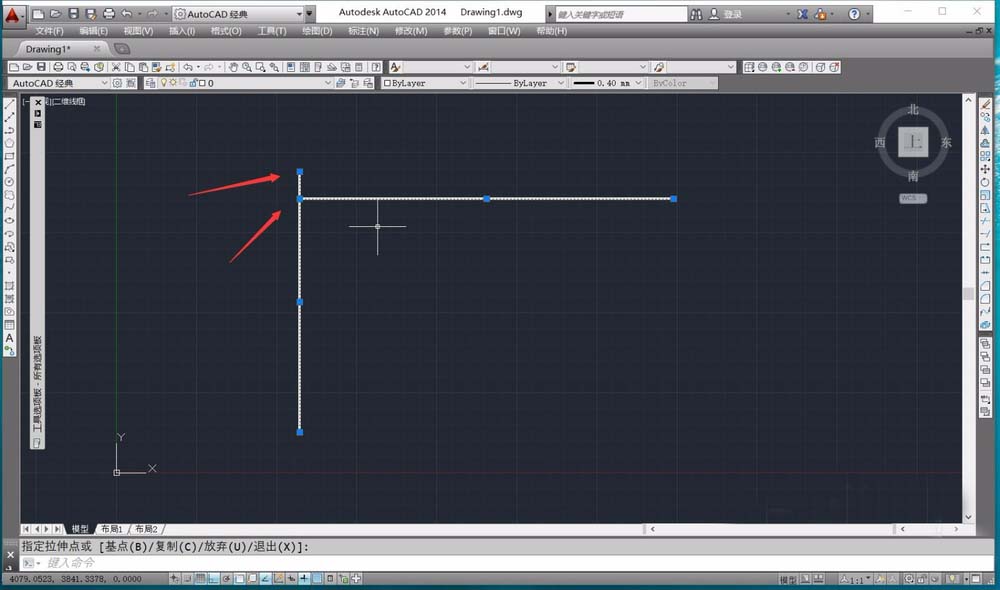

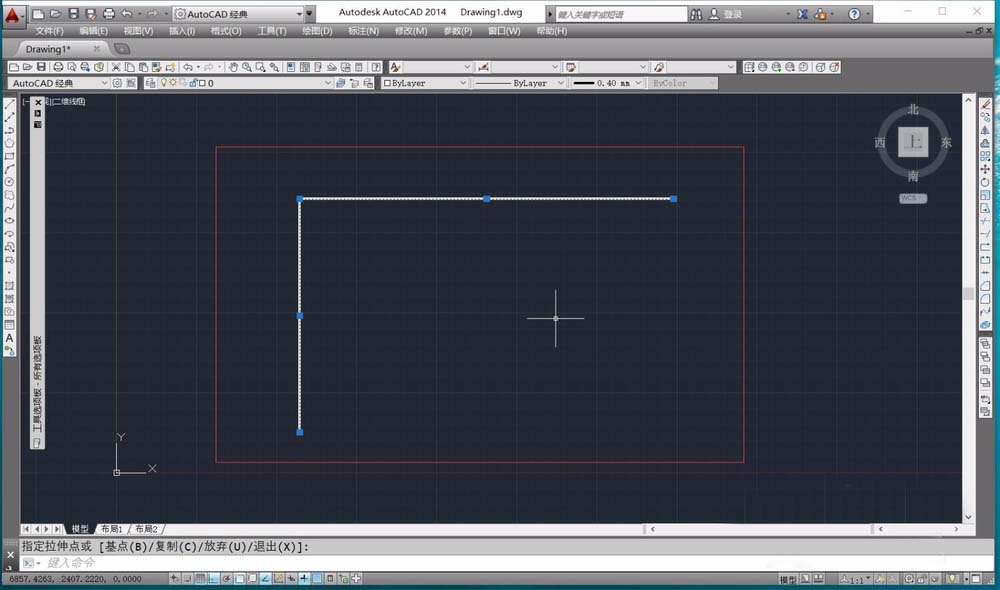

2、点击选中我们需要修改的两条直线，AUTOCAD会自动出现出现对应关键点，我们可以直接拖动线条的关键点来调整线条的长度和位置。

3、单纯的线条一般只有三个关键点，两边的为长度的调整，中间的则为线条位置的调整，进行长度的调整时，会有一定的系统提示，因此可以很轻松的找到两条直线的交点。

方法二：

1、我们使用两个命令进行快速的线条处理，第一个命令我们输入“EX”，在弹出的多个命令中，选择第一个“延伸”命令，将其中一条直线选定边界延伸。

2、确定AUTOCAD延伸命令后，我们需要确定两条直线，第一条直线我们点击延伸直线的终点，随后按下空格键确定，随后点击需要延伸的直线，再按下空格键即可。

3、可以看到我们选择的直线进行了延伸，这样两条直线的交点就已经很明显了，但是目前直线还有一段多出来的，下一步我们需要对其进行裁剪。

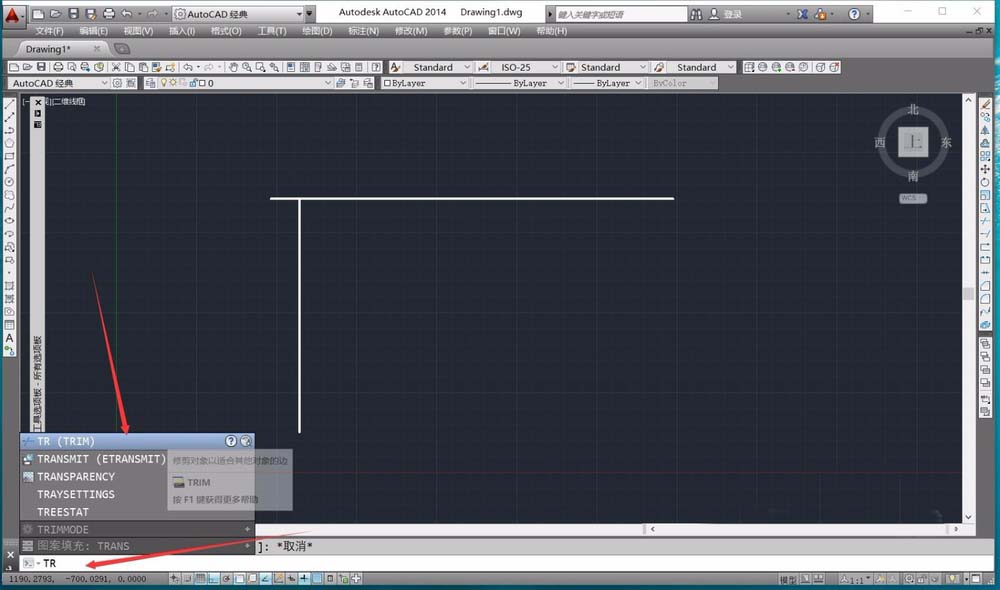

4、进行第二个命令的处理，输入“TR”命令，在弹出的命令菜单中选择第一个，或者直接空格键确定，即可进入到“TR”修剪命令。

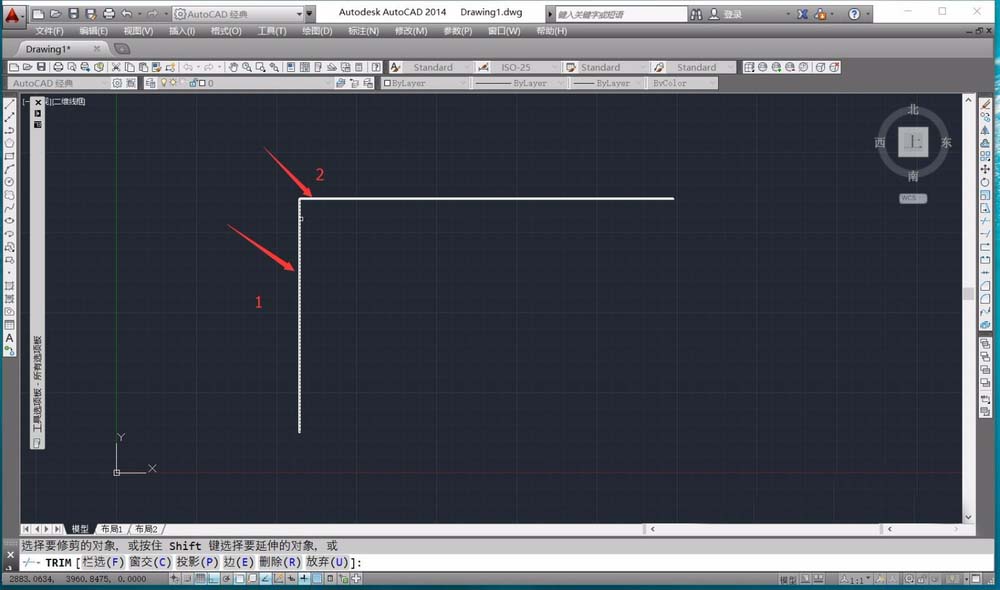

5、AUTOCAD修剪命令的使用步骤和延伸命令类似，首先点击边界线，随后按下空格键确定，随后再点击需要修剪的线条，再次按下空格键，即可进行制定线条的边界修剪。

方法三：

1、十分简单，我们需要用到“FILLET”圆角命令，在AUTOCAD中直接输入“F”，第一个即为圆角命令，依旧按下空格键即可确定命令。

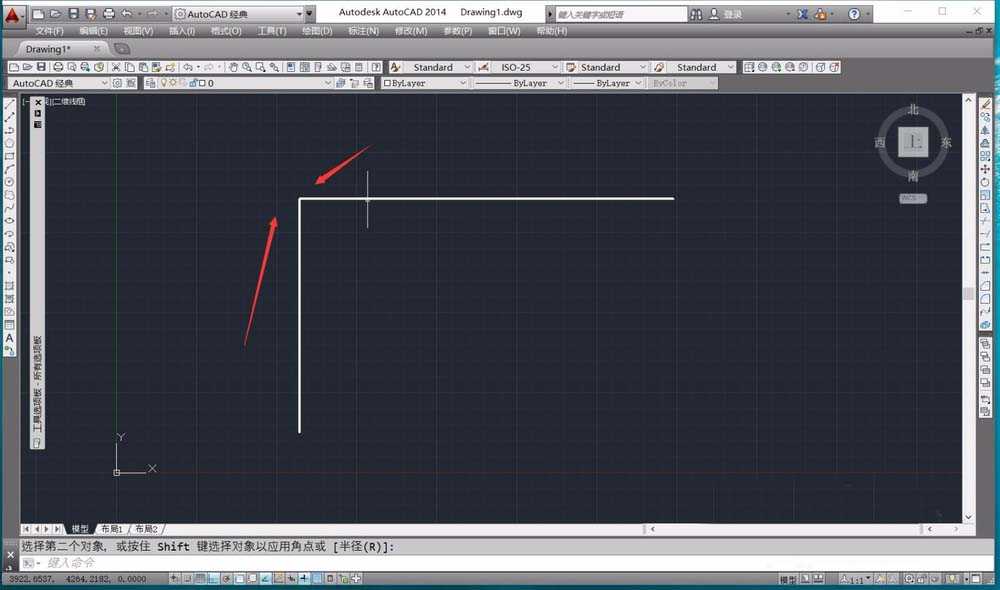

2、圆角命令在寻找两条直线的交点上十分简单，确定圆角命令后，我们需要确定两条直线，直接点击我们需要寻找交点的两条直线，之后直接按下空格键确定输入直线。

3、可以看到，我们选中的两条直线直接进行了修改，互相连接到了两个直线的交点，这样我们就轻松找到了两条直线的交点。

三种方式基本可以应对各种不同的场景需要，我们可以根据情况选择最快捷的方式。
