概述
CAD设计图纸时，坐标标注必不可少，除了单个标注外，整体标注坐标数更显整齐和美观，不单节省了设计的时间又不会令人看起来感觉零乱，从而减少因图形密集座标零乱而引起异常的问题。要如何快速标注出整齐的坐标图呢，下面就简略说说方法。
1、在CAD上绘出要标注的图形,并画中心线

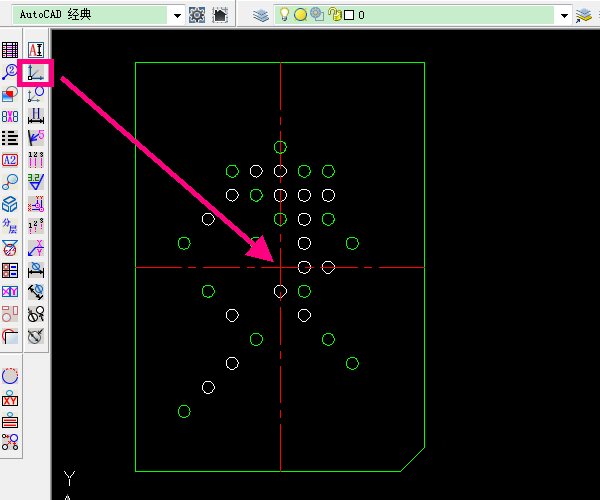

2、设置图形中心原点。点击改原点命令图标，抓取中心线交点。
3、中心原点设好后，看图画顶针孔，选择圆顶孔命令图标（工具栏图标不固定位置，按自己习惯设定）
4、在弹出的窗口选择测量，选取图形上圆进行测量大小，不同大小的圆进行分别测量
5、每次测量都会看到测量结果
6、测出圆的大小后，分别抓取圆心进行画圆顶针，如果是方形必须先画出中心线，再选择相对图形进行绘制，道理是一样的，这里不多详述

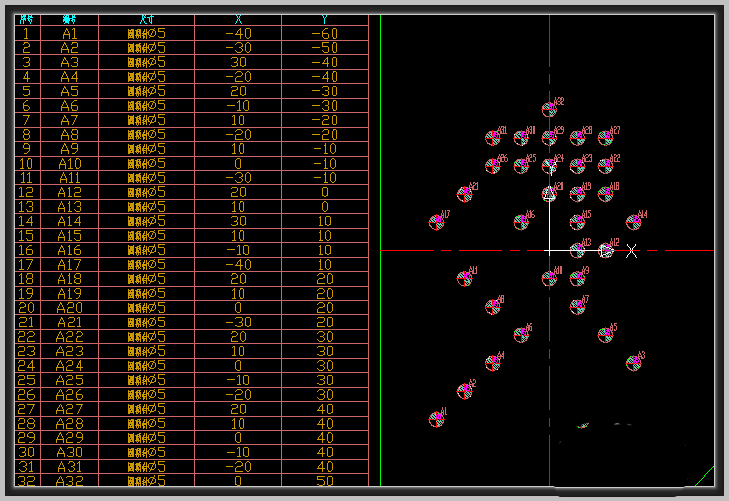

7、在所有需要标注的图形画好后，点击“顶针座标列表”命令图标
8、这时，在下方命令栏会提示指写座标排列方式，有两个选择：T和B，选择那一个都可以，默认即可
9、选择座标精度1～3，默默为2,即有小数点两位数，这里应该最少2位，要求高精度可以输入3位。确认后窗选择图形
10、最后选择座标摆放基点并修整大小，操作到这里已经完成，保存文档或以图纸的形式打印出来就OK了
