3DSMAX打造休闲座位和椅子腿的建模

今天为大家分享3DSMAX打造休闲座位和椅子腿的建模方法，教程真的很不错哦，很值得大家学习，推荐到靠谱客，快快来学习吧!

三、创建下层靠背

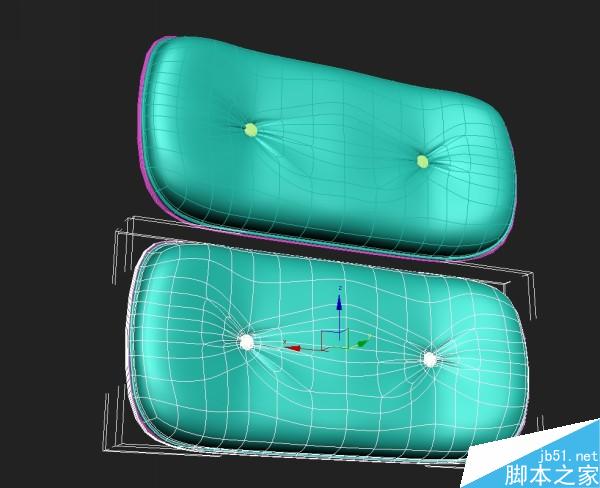

框选上层靠背，然后按住Shift键向下移动，就可以复制出一个副本。像这样类似的部分我们就没有必要从新建立了。（图01）

图01

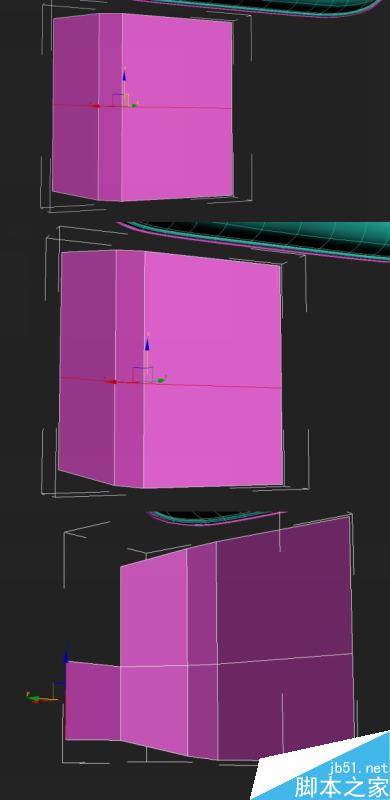

选择复制出来的靠背中的木质板，在它的中间添加一条线并向下移动一点。然后再选择最外边的边线，按住Shift键进行拖拽。（图02）

图02

选中移动出来的面片的最外缘边，并向上移动一点。再在它上面横竖各添加一条线，就像图中一样。（图03）

图03

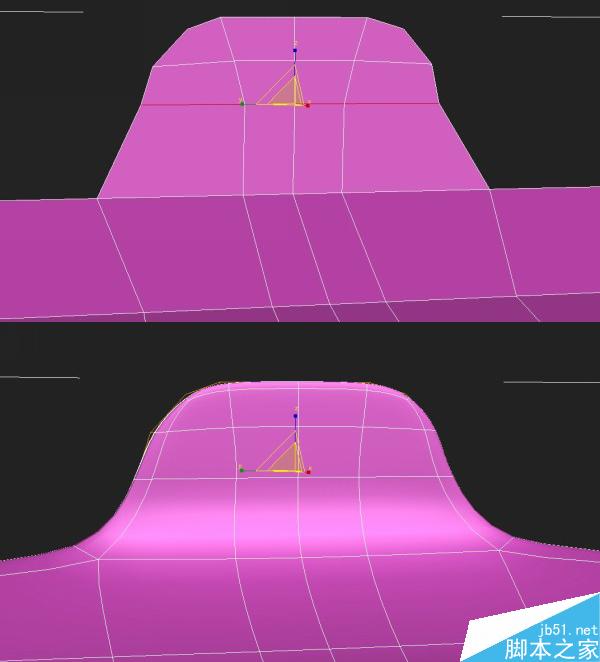

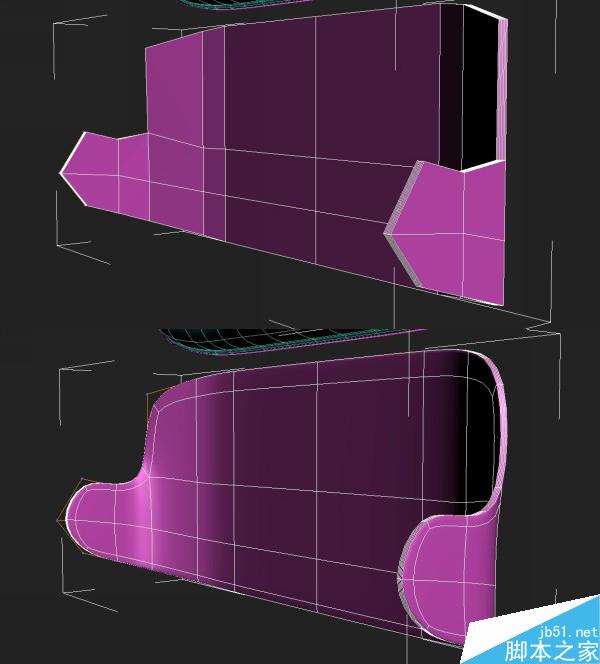

移动这些新出现的顶点，形成像图中的形状。并且我添加了壳修改器，所以它看起来有了一定的厚度。第二个图像是平滑后的样子。（图04）

图04

在这些修改后我发现右边的垫子和木板有些穿帮。我把它们按了进去。而且，务必要从后视图再次检查一下，保证没有突出来的部分。（图05）

图05

四、创建椅座

我们把下层靠背进行复制，并且旋转90度。（图06）

图06

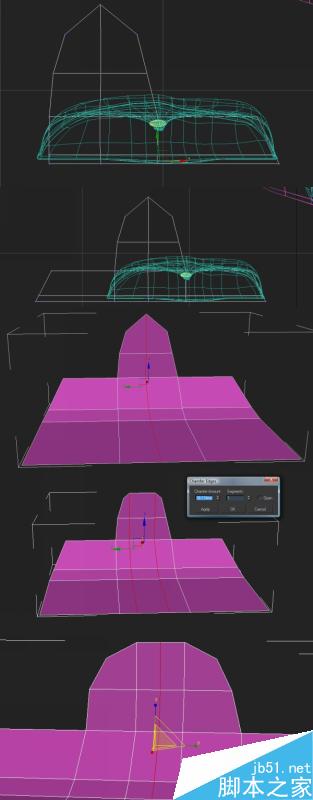

 选择木板，进入到边编辑模式下，再按住Shift键对左侧的边进行拖拽。然后选择中间的线进行切角制作出两条线。然后再在这两条线中间添加一条线。你也可以使用挤出工具高度设置为0。（图07）

图07

对上部的顶点进行一下调整，然后再在横向的添加一条线。（图08）

图08

如果你复制了第二个靠背的垫子，就把它删除掉。把第一个坐垫进行复制，调整好位置放到这个木板上面，开始进行调整。（图09）

图09

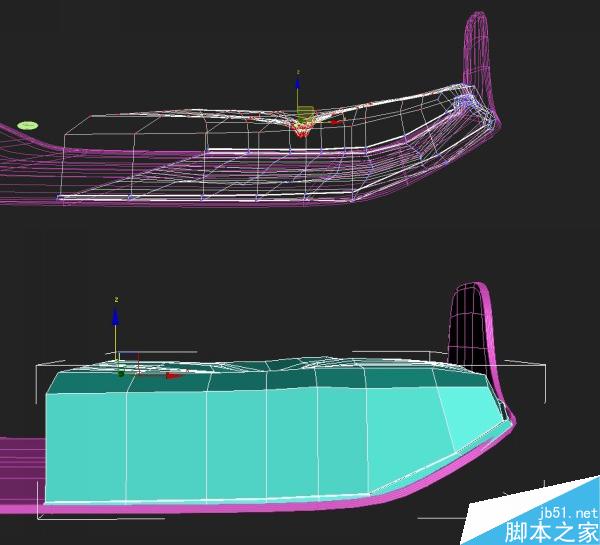

我们进入点编辑模式下，选择上半部分的顶点使用缩放工具进行调整，对个别的点进行细致调整。我建议调整过程中来回切换涡轮平滑，这样就可以看出是否那些部分的出现错误。（图10）

图10

选择垫子上顶端的顶点，并把它们向上提。这样可以然他看起来并不是那么平。（图11）

图11

选择两个边缘中的一边的顶点，然后推动它们，让它们看起来更加圆滑些。同样另一边也是如此。（图12）

图12

如果你从顶视图看到的折痕都是压扁的感觉，那是因为我们做了缩放。如果要修改的话，首先选择所有的顶点以及周围的一些，然后向两边进行下缩放，知道看起来向图中一样。（图13）

图13

随着模型大小被增加，但是细节还是一样的，在上面添加一些线。（图14）

图14

选择坐垫下的木板，并添加一条线。然后把它向外推出一些。（图15）

图15

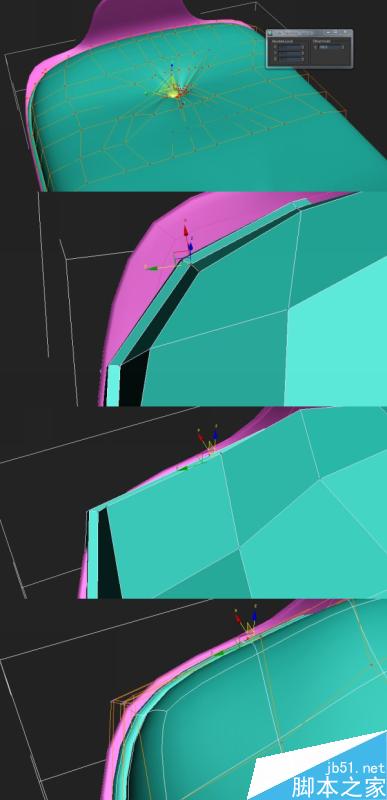

添加一些接触的部分。你需要把它们放到木板里面，以便看起来有一种受压力被压在那个地方的感觉。（图16）

图16

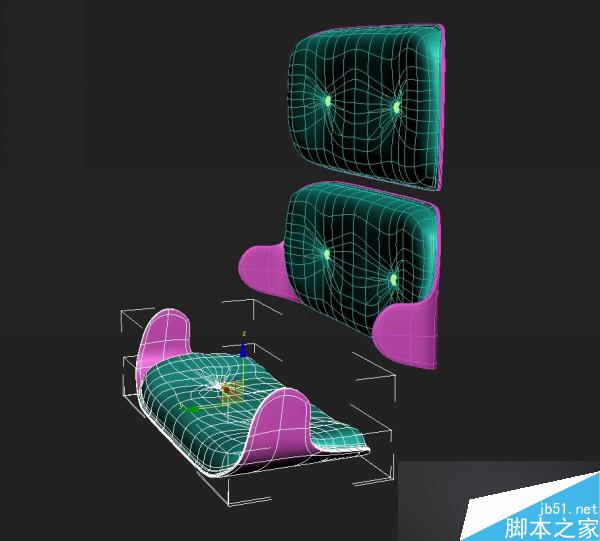

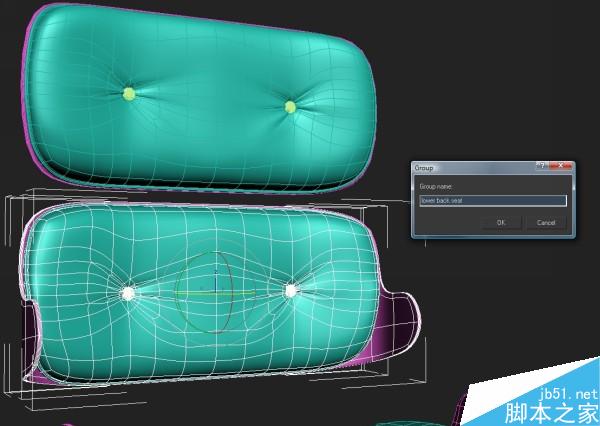

取消隐藏的其它部分。把他们进行打组方便好管理，我们还需要给他们命名一下。我给第二个靠背命名为‘低后座’。给物体什么命名主要还是看你自己的感觉。（图17）

图17

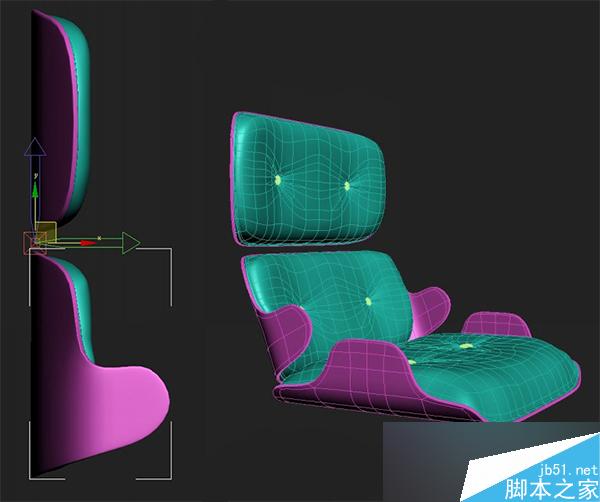

然后我调整了一下低靠背的轴向。正确的放置完这些物体后让它看起来向图中的一样。（图18）

图18

这个时候我发现低靠背的木板和照片不是匹配的。所以我选择不对的顶点将它们移动到正确的位置上。（图19）

图19

选中所有的物体并给它们打组和命名。参考照片的角度和位置，然后旋转它与之一样。（图20）

图20

OK，座位搞定，接下来看椅子腿模型的制作。

四、创建椅子腿

首先我们创建一个平面，然后在平面上垂直添加一条线，横向添加两条线。再调整它们如图中的样子。（图01）

图01

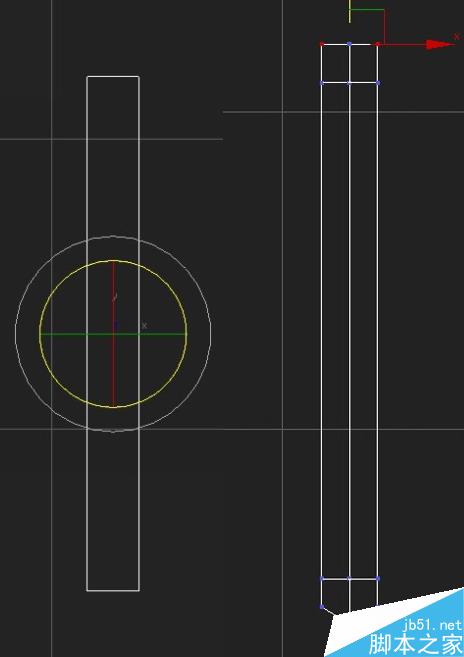

作为主要支撑的腿脚是一个五星形状，创建一个圆柱放在我们刚刚创建的平面旁边。这对于我们要复制4个腿的时候有很大的帮助。（图02）

图02

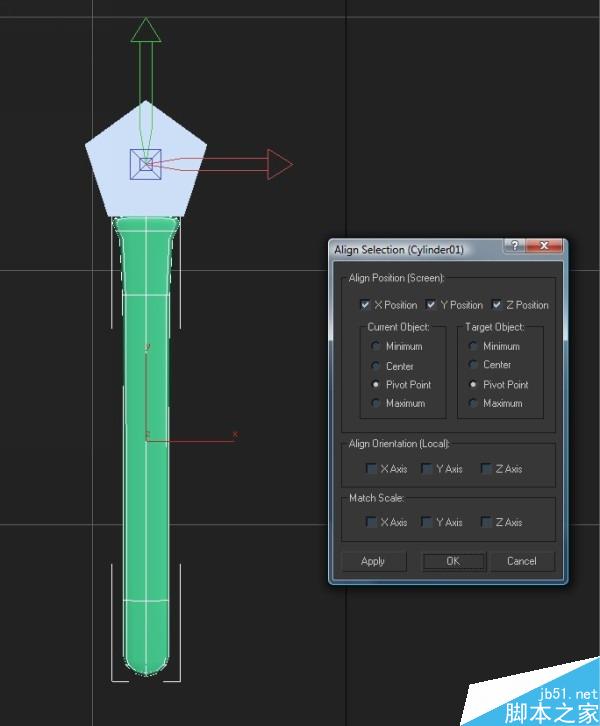

复制之前的壳修改器和涡轮平滑修改器，并进行调整（我把壳修改器参数调小了一些）。调整五星形状物体的中心点。这样可以方便你复制和旋转它。（图03）

图03

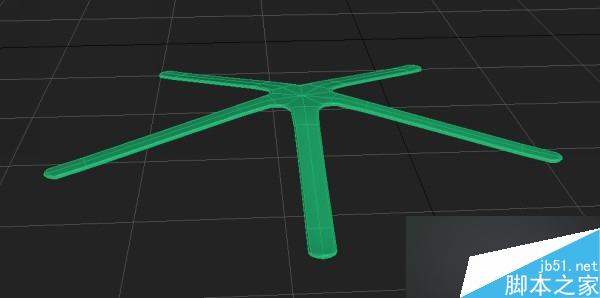

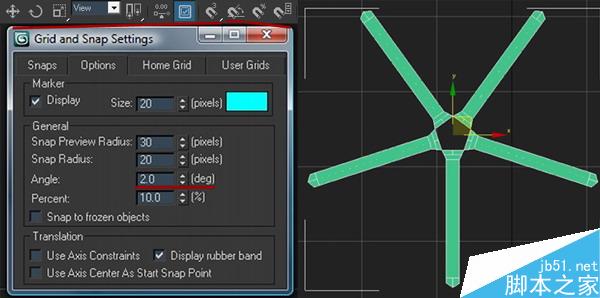

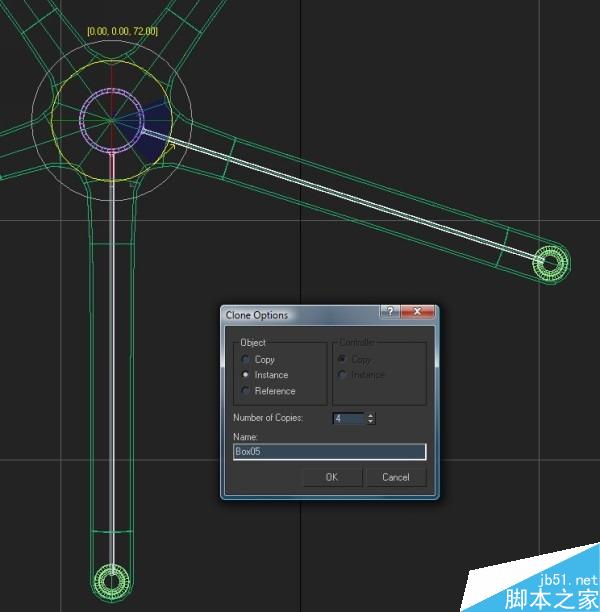

选择这个腿然后进行旋转复制，角度设置为72度。用鼠标右键点击角度按钮，数值调整为2。然后按住Shift键进行旋转复制出4个椅腿。使用附加命令把它们组成为一个物体。如果要这样做的话，你就必须先删除它们的修改器。不然你把它们附加后，它们的修改器也将被复制，同样效果也会增加好几倍。（图04）

图04

选择它们的顶点如图中一样进行操作。（图05）

图05

然后根据参考图片把中心点抬高一些。（图06）

图06

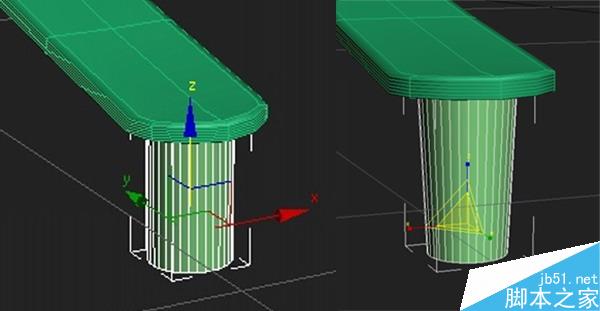

创建一些圆柱放置在这些腿的边缘。根据照片用眼睛测量一下它的长度，然后选择圆柱底部的顶点进行缩放，如图中所示。（图07）

图07

再创建一个圆柱或者直接复制你刚才创建的圆柱。然后使用挤出效果，制作成图中的样子。（图08）

图08

同样再把这个小的圆柱进行复制，然后把它们也附加在一起。（图09）

图09

在底部创建一个软管物体，并给它一些分段。（图10）

图10

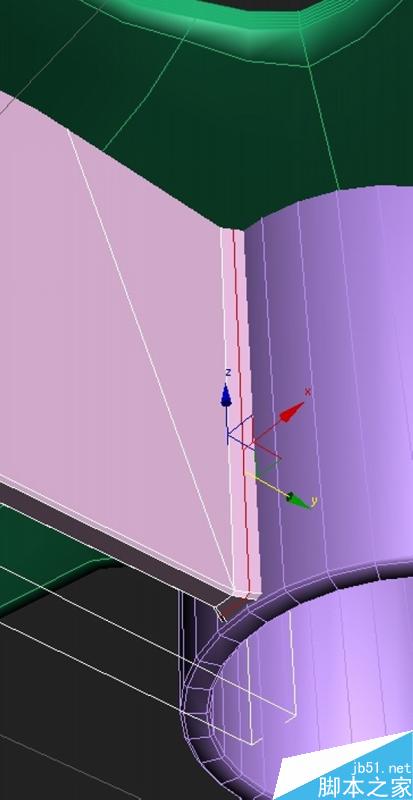

然后再创建一个Box，放置在软管和小椅腿的之间并调整好形状。（图11）

图11

然后我们进行它与软管接触部分的调节，调增为图中所示。（图12）

图12

调整好后，我们同样要把这个Box进行复制4个出来。（图13）

图13

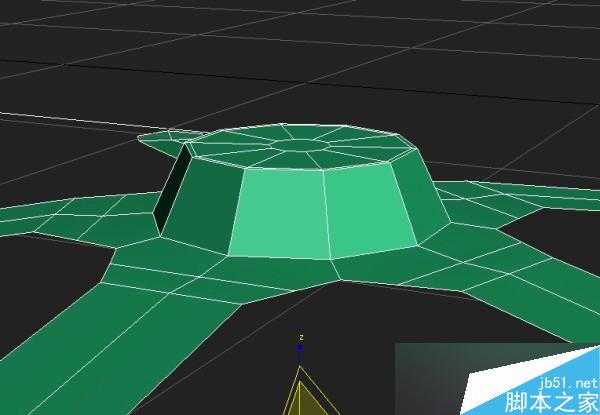

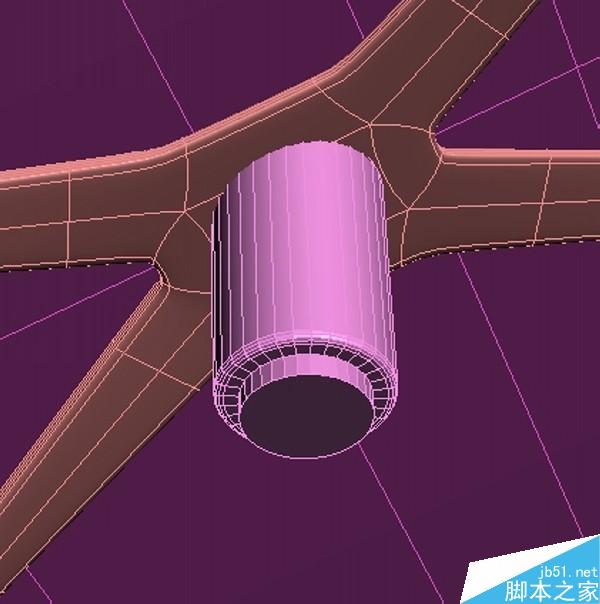

然后对椅腿中央使用挤出工具，并进行细微的调整。并且在边处添加两条环形边。（图14）

图14

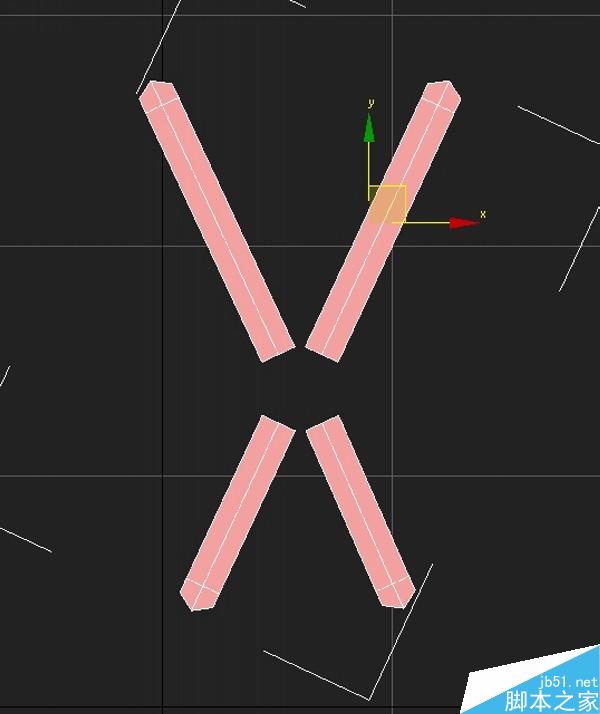

现在我们要创建的部分是椅腿与座位相交的部分。首先创建一个平面，并给它一些细分然后复制一个，调整为图中样子。（图15）

图15

再复制这两个平面，并旋转180度。对其调整它们的顶点，让它们比第一对短一些。（图16）

图16

使用桥接工具把它们连接在一起。复制之前的壳修改器和涡轮平滑修改器复制给它，并且调整一下。（图17）

图17

选择它并把它缩小一点。（图18）

图18

把它移动到座位下面，并旋转它匹配与座位的角度。创建一个圆柱，并给底部的边位其添加条环形边，类似倒角的感觉。具体参数如图中显示。（图19）

图19

使用插入工具，并使用挤出工具挤出一点。（图20）

图20

这样看起来它们就像是在一起的。（图21）

图21

创建一个五边形物体，移动并旋转它与座位部分匹配。（图22）

图22

选择所有的边并给一个小的倒角。如果摄像机渲染下半部分的话，将会展现出一个很好的反射。再创建一个圆柱，不过这次竖直分段为30，同样给它的边进行倒角。（图23）

图23

把它复制为三个，将其放置好。（图24）

图24

创建一个Box并放置在螺丝与中间轴之间，选择顶点并调整为图中样子。（图25）

图25

选择与螺丝接近的边，然后使用类似倒角的工具进行调整。（图26）

图26

以上就是3DSMAX打造休闲座位和椅子腿的建模方法介绍，操作很简单的，大家学会了吗？希望能对大家有所帮助！
