概述
网络拓扑图主要用来反映整个网络里的设备，传输，节点的网络结构图，绘制网络拓扑图的方法也有很多，接下来小编给大家介绍一种绘制网络拓扑图的方法，如何使用visio绘制网络拓扑图。
- 软件名称：
- Microsoft visio 2010 简体中文版破解版 32/64(附序列号密钥)
- 软件大小：
- 575.6MB
- 更新时间：
- 2017-08-12
1、以microsoft visio 2010为例，首先在电脑上下载并安装visio 2010软件，然后打开该软件，如下图所示。

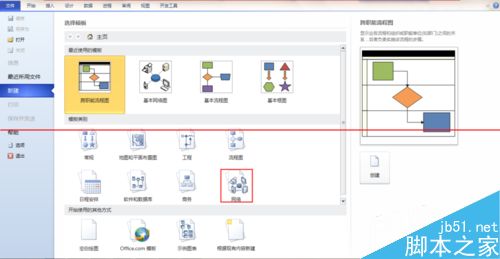

2、点击模板类型里的【网络】，在该模板下可以找到【基本网络图】和【详细网络图】，如果我们仅仅画一个简单的网络拓扑图，可以选择【基本网络图】，如下图所示。
3、点击【基本网络图】进入绘图界面，在左侧形状列表里可以看到绘制基本网络图所需要的基本形状，如下图所示。
4、接下来开始绘制网络拓扑图了，首先点击左侧的形状列表，找到计算机和显示器形状，将图形拖到绘图面板，作为网络设备，如下图所示。
5、然后在图形里绘制交换机，路由器，防火墙，无线接入等设备，并用连接线连接，如下图所示。
6、最后在添加上设备注释，经过以上操作，一张简单的网络拓扑图就绘制完成了，如下图所示。

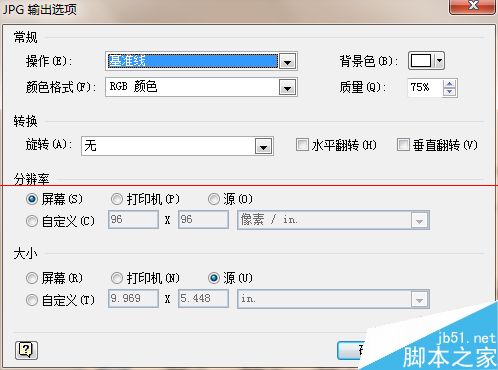

7、拓扑图绘制完毕后，可以通过【另存为】功能将图纸保存为图片格式，方便非专业人士浏览，如下图所示。
注意事项：除了使用visio之外，使用PPT也可以绘制拓扑图。
