JS中使用textPath实现线条上的文字

440 阅读 0 评论 291 点赞

我是靠谱客的博主文静树叶，这篇文章主要介绍JS中使用textPath实现线条上的文字，现在分享给大家，希望可以做个参考。

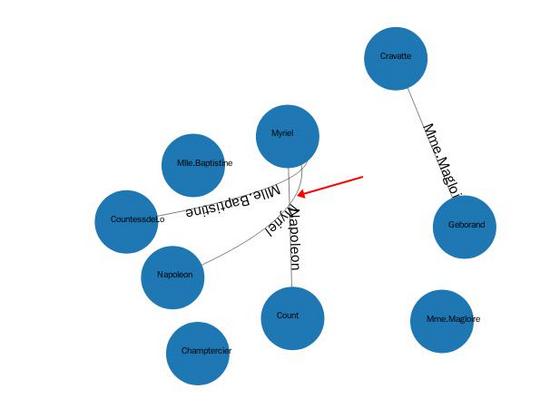

近期在项目中要实现关系图,需要在线条上绘制文字。要实现这个功能,我们需要在SVG中连接的线条从标签line修改为path,这样才可能实现类似如下的效果:

1个简单的例子如下所示:

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
<svg viewBox="0 0 1000 300"
   xmlns="http://www.w3.org/2000/svg"
   xmlns:xlink="http://www.w3.org/1999/xlink">
  <path id="MyPath"
     d="M 100 200
       C 200 100 300  0 400 100
       C 500 200 600 300 700 200
       C 800 100 900 100 900 100" fill="none" stroke="red"/>
 <text font-family="Verdana" font-size="42.5">
  <textPath xlink:href="#MyPath" rel="external nofollow" >
   We go up, then we go down, then up again
  </textPath>
 </text>
</svg>

在这里我们需要实现1个path,然后设置其ID属性,之后我们创建textPath标签,并链接到上述的ID属性,这样就可以实现在路径上关联文字了。

而在D3中我们可以这样操作:

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
var link = svg.append("g").selectAll(".edgepath")
       .data(graph.links)
       .enter()
       .append("path")
       .style("stroke-width",0.5)
       .style("fill","none")
       .attr("marker-end",function(d){
        return "url(#"+d.source+")";
       })
       .style("stroke","black")
       .attr("id", function(d,i){
        return "edgepath"+i;
       });
var edges_text = svg.append("g").selectAll(".edgelabel")
        .data(graph.nodes)
          .enter()
          .append("text")
          .attr("class","edgelabel")
          .attr("id", function(d,i){
           return "edgepath"+i;
          })
          .attr("dx",80)
          .attr("dy",0);
edges_text.append("textPath")
      .attr("xlink:href", function(d,i){
        return "#edgepath"+i;
      }).text(function(d){
       return d.id;
      })
