怎么画cad餐厅吊顶图,餐厅是人吃饭的地方，怎么设置餐厅的吊顶图呢，如下图教您画吊顶图。

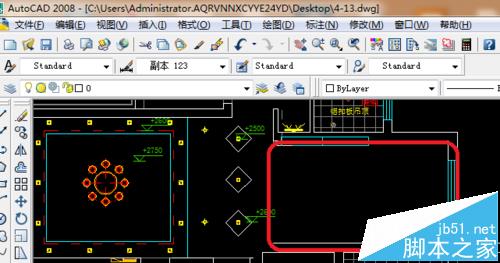

1、如下图空白处是用来设置餐厅的顶面布置图的。
2、这里虚线是梁来的，是不能动的。
3、用多段线来进行来如下图，这里青色表示石膏板，红色表示灯带。
4、在从cad图库里灯复制到这里，CAD图库网上很多，我前几篇也有。这灯放在很豪华，看起来比较高档。

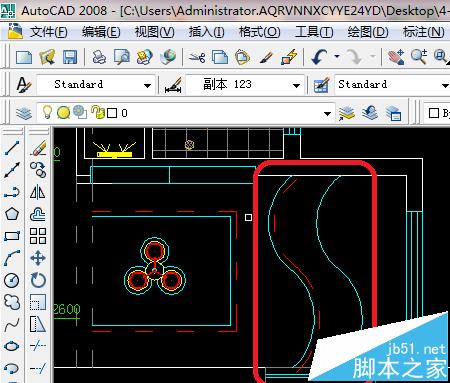

5、在用圆弧来进行画如下图，这个也很简单的操作。

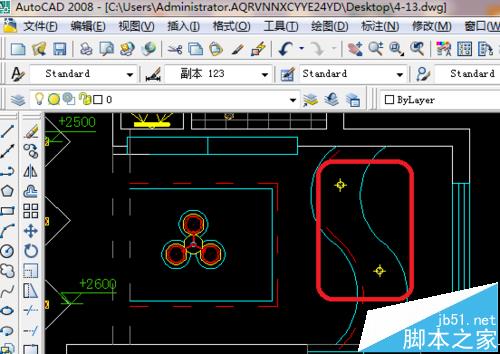

6、在把铜灯复制到这里。
7、在把高度也标一下，这里的+2410是离地板的高度。如下图就完成了cad吊顶图
