进阶教程 教你使用CAD画三维图，进阶教程 教你使用CAD画三维图。本例使用CAD2010版本(其他版本类似操作)
1、首先，在桌面上双击CAD2010软件图标，打开CAD软件。

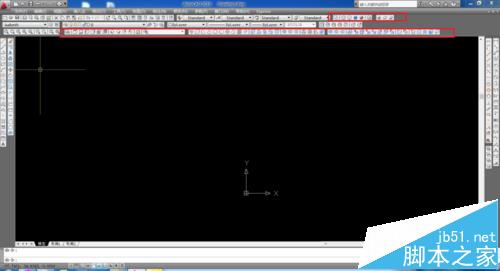

2、进入软件界面

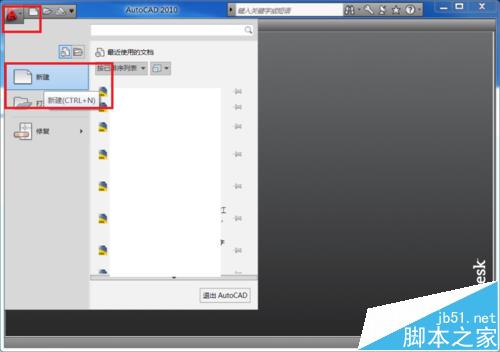

3、点击下图红框圈出的位置，新建一个CAD图形文件。
4、在弹出的对话框中选择一个模板。本例选择红框框出的模板。

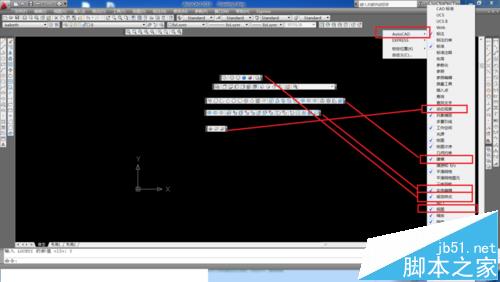

5、接下来我们在工具条空白的地方右击,一个一个的点击，调出画三维图形所需要用到的工具条，它们的图标和文字的对应关系如下图所示。鼠标点住它们并拖到工具栏适当的位置（只要自己知道在哪里就行）。
6、现在我们使用拉伸命令来进行一个三维制图的操作。命令图标如下图。
7、本例举例说明画一个8边形的柱体。使用正多边形的命令任意画一个尺寸的8边形。这里不详细说明。截图示意。红框处着重看。
8、单击拉伸图标。跟着操作提示走。选择拉伸对象-----------点击8边形-----------右击确定，截图红框处着重看。
8、指定拉伸高度。（这里输入90，尺寸单位mm），回车确定。截图红框处着重看。
9、点西南等轴测。截图红框处着重看。

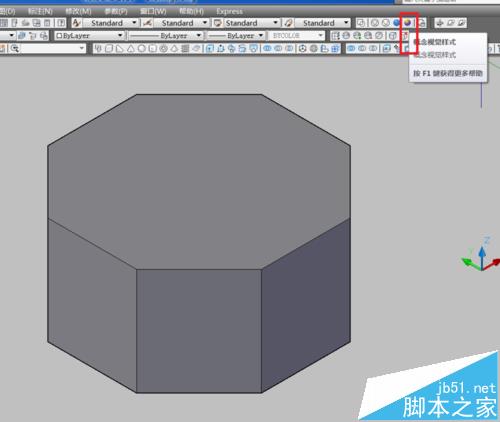

10、点概念视觉样式。截图红框处着重看。
11、这样，我们就画好了一个三维的多边柱形。
