概述
在CAD绘图里面有时候会用到箭头的绘制，对于箭头呢，我们可以利用直线进行绘制，但是绘制出来的箭头不规则不好看。下面介绍一下我使用的绘制箭头的方法。
直线绘制方法

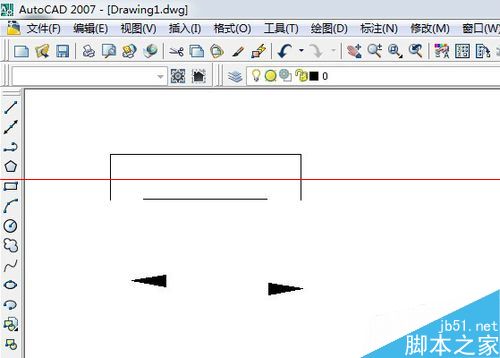

1、打开cad2007软件，进入界面以后显示如下图示。我们选择直线绘制工具绘制一条合适长度的线段，如下图。

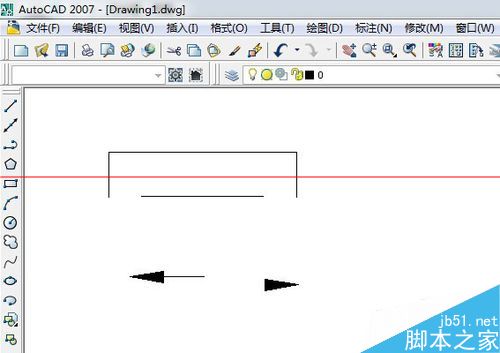

2、然后我们利用工具栏里面的查询--距离选项，查询直线的长度，这是为了更好地绘制箭头的两翼长度。如下图

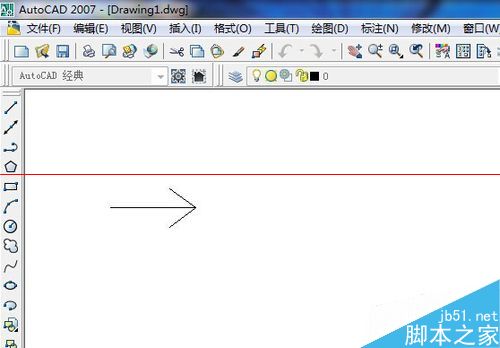

3、查询出距离以后，我们就可以根据这个长度绘制箭头的两翼长度，可以为线段长度的1/3左右，然后角度控制到45°。如下图。
通过分解得到箭头
1、在打开的cad软件中，通过直线工具绘制一个线段，然后通过标注--对齐操作，标注出线段的长度，如下图。如果得到的标注样式，字体和箭头的大小不协调，读者可以在小编的最后的注意事项看到解决方法。

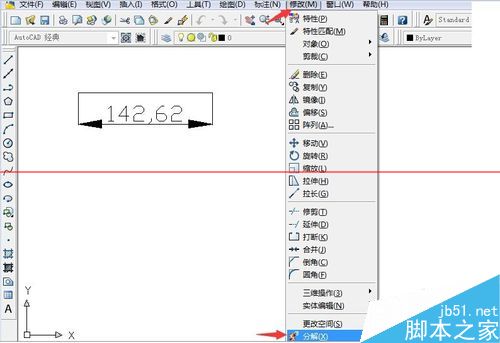

2、绘制好合适的箭头以后，我们看到箭头和数字是一体的，所以我们可以利用分解工具得到我们想要的箭头，如下图，我们选择修改--分解，按照命令提示选择区域，就可以分解箭头和数字：

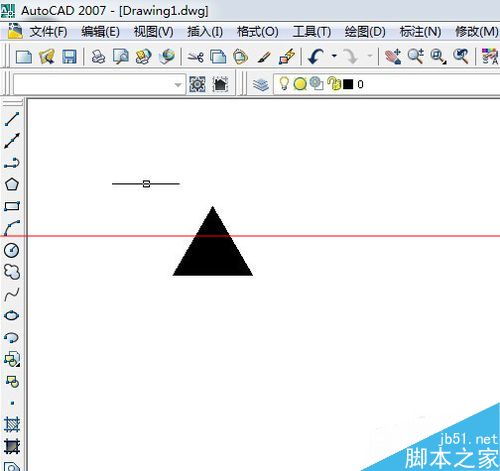

3、分解完成以后我们就可以移动箭头，如下图所示：然后我们可以绘制直线得到箭头标识，如下图。
图形绘制方法

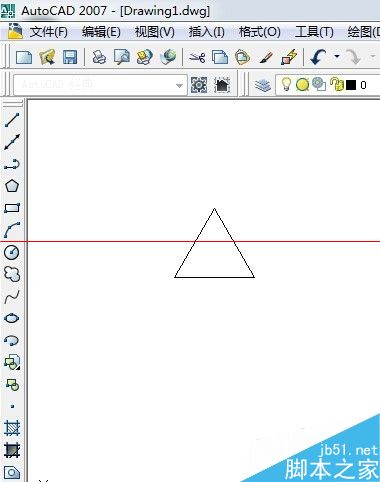

1、首先我们通过多边形绘制工具绘制等边三角形或者等腰三角形等，如下图所示。

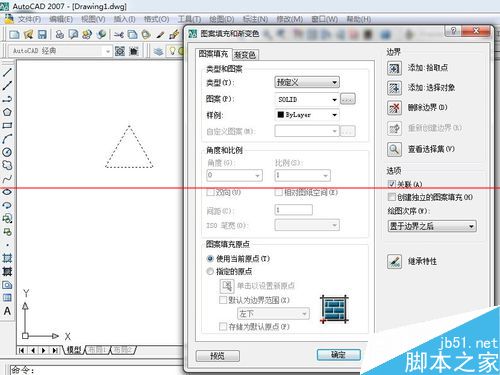

2、然后我们可以通过填充工具经三角形填充成黑色，如下图操作：

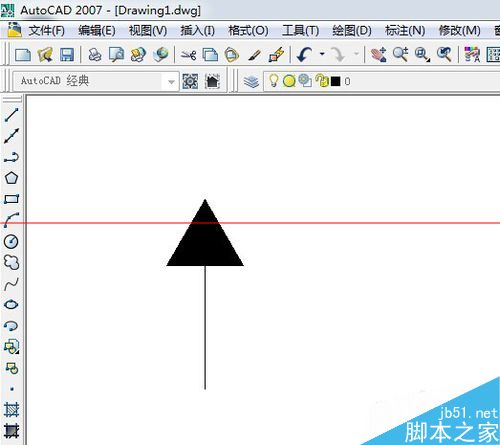

3、最后同样的方式，通过直线方式绘制箭头的直线段，如下图操作。
