cad墙体轴线是什么意思? cad墙体添加轴线的教程

cad绘制建筑图的时候，墙体是一个十分重要的部位，墙体起到了分隔内外空间，分割室内空间的重要作用；一般首先绘制轴网，之后绘制墙体，但是也可以在墙体中额外添加轴线，该怎么给墙体添加轴线呢？下面我们就来看看详细的教程。

一、绘制基础墙体

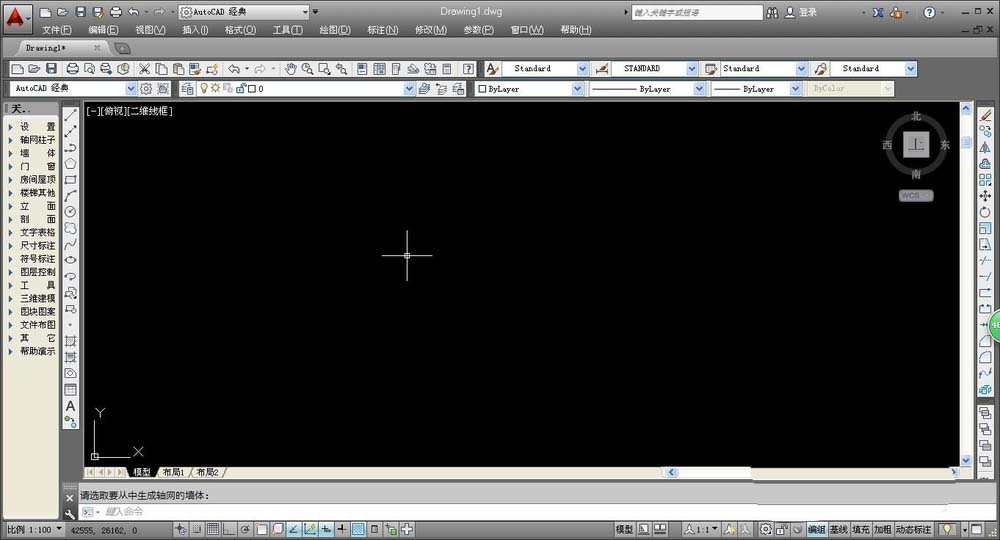

1、首先，我们同时开启天正绘图和AUTOCAD绘图软件，两个绘图软件同时使用，可以相互取长补短，增加绘图的精准程度和绘图速度，从而能够更快更好的完成任务。

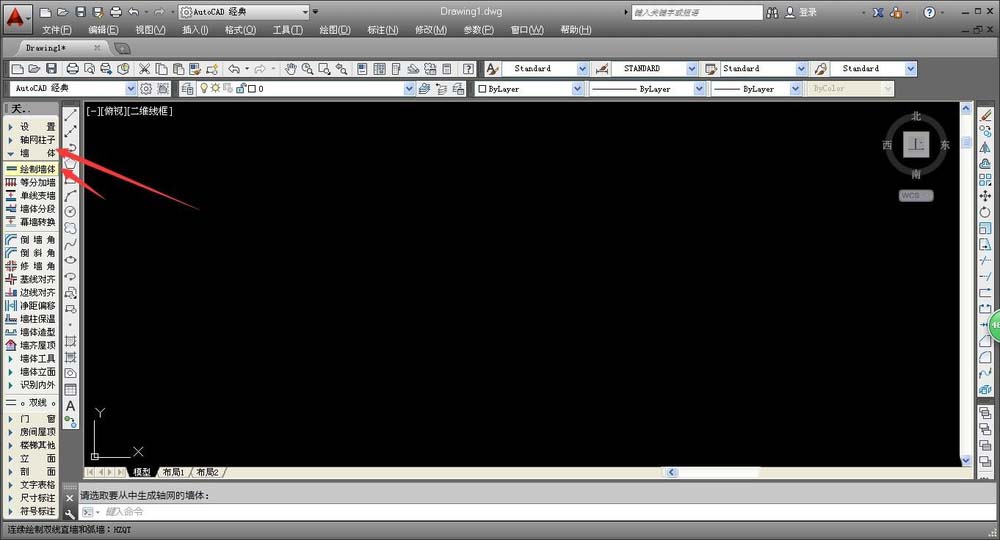

2、我们先进行基础墙体的绘制，在AUTOCAD绘图窗口的左方工具栏中，选择“墙体——绘制墙体”，进行墙体的绘制，系统会自动弹出墙体的设置窗口。

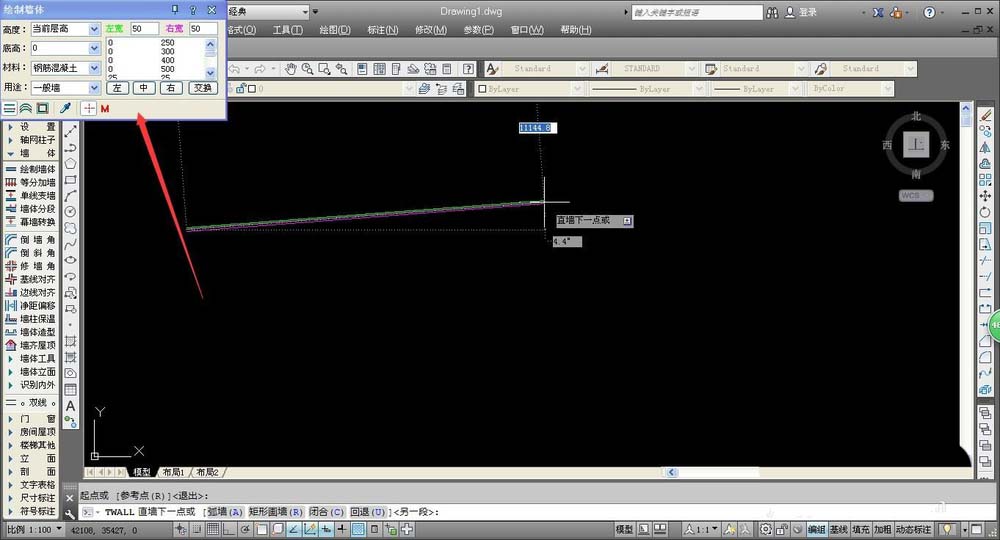

3、在系统弹出的墙体设置窗口，我们可以进行墙体的宽度设置，宽度设置可以设置左宽和右宽，帮助我们更加准确的处理墙体的细节部位，完成设置后，即可开始绘制。

4、鼠标左键单击绘图窗口即可开始绘制，墙体可以为斜线，但是多数图纸中，墙体为水平竖直；因此，我们按下F8键，进行垂直锁定，这样就可以保证墙体之间的互相垂直。

5、按下F8键之后，墙体会自动水平绘制，避免出现倾斜墙体，方便我们进行其他操作，鼠标单击确定墙体的转折点，鼠标移动来确定墙体的长度和方向。

6、建筑图纸中的基础墙体，尤其是外墙，首先绘制成封闭墙体，确定建筑物的基本轮廓，之后可以用门窗等命令来修改墙体；完成墙体绘制后，我们即可进行墙体轴线的插入。

二、添加墙体轴线

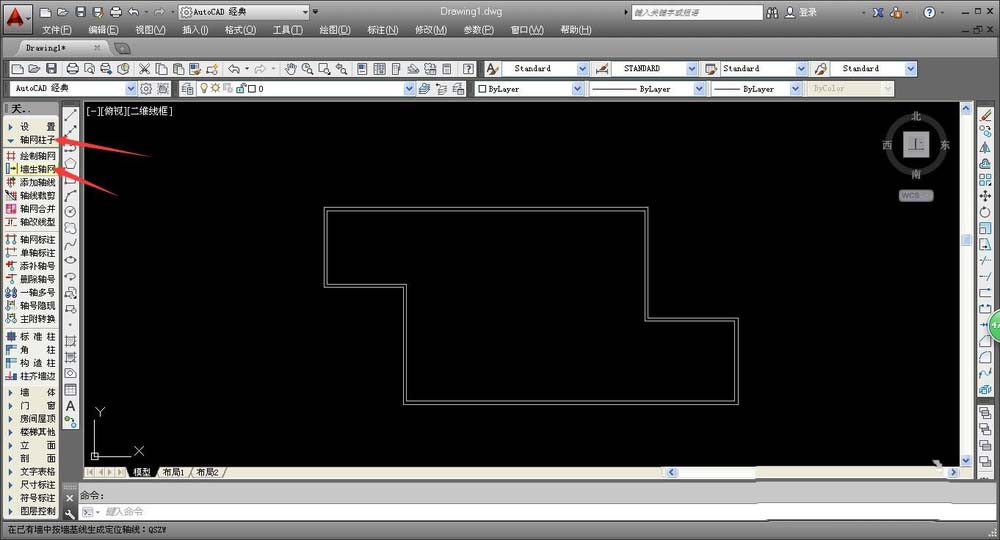

1、在墙体中添加轴线，我们先选择合适的操作命令，在AUTOCAD左侧工具栏中，选择“轴网柱子——墙生轴网”，确定命令后，将鼠标移动到绘图处，即可看到系统提示。
