变形金刚和钢铁侠打架制作过程解析

导言：平时做了不少的模型，放着发毛不如拿出来晒晒再折腾点新作品。变形金刚和钢铁侠都是我的最爱，要说更爱哪一个，真的没法抉择。没法选就让他们打一架吧，来一场钢铁之间的对决！

制作前准备

比例确定

制作之前还是先搜集资料，这里需要搞正确的是比例问题。通过图片资料可以知道大黄蜂为16英尺，也就是4.87米，钢铁侠官方设定身高为1.92米，没有找到图片资料。这里我把图片先放到一块，更直观的表达比例关系。（图1）

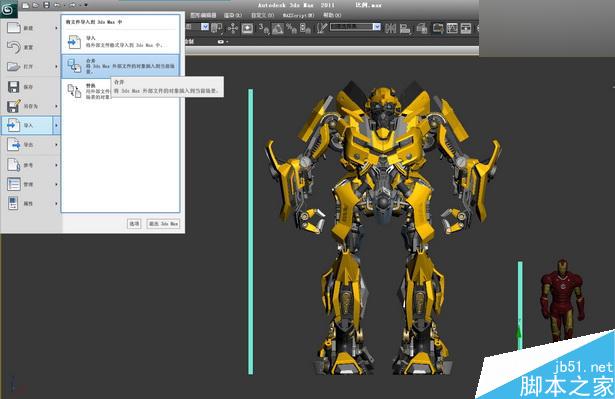

我制作用的版本是3Ds Max2011，先打开其中一个模型文件，这里是先打开的大黄蜂文件，然后再将钢铁侠合并进来。新建两个用于比例参考的BOX模型，调整好高度，然后参考着缩放大黄蜂和钢铁侠，调整好比例。（图2）

图2（点击查看大图）

创建选择集

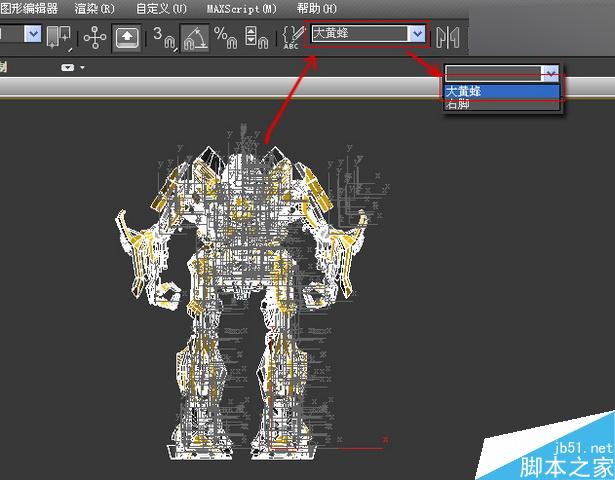

创建选择集以方便选择场景中的模型。把大黄蜂全部选中在创建选择集中输入“大黄蜂”，这样以后就可以通过下拉列表中的选择集直接的选取模型了。（图3）

图3

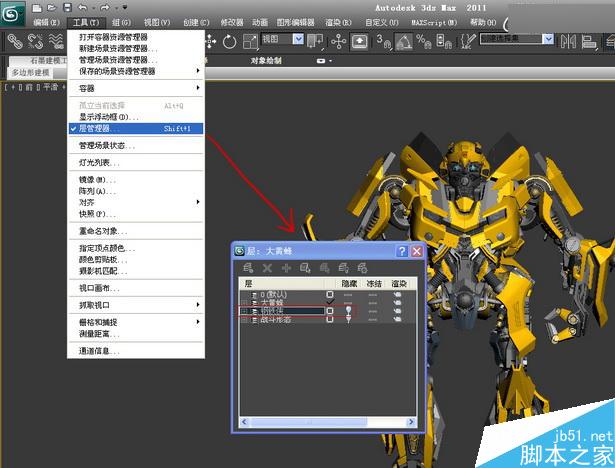

使用3Ds Max的层功能更方便的管理场景模型。这里把大黄蜂和钢铁侠分别放入两个层中，然后将钢铁侠层隐藏起来。（图4）

图4（点击查看大图）

大黄蜂骨骼绑定

修改骨骼要点

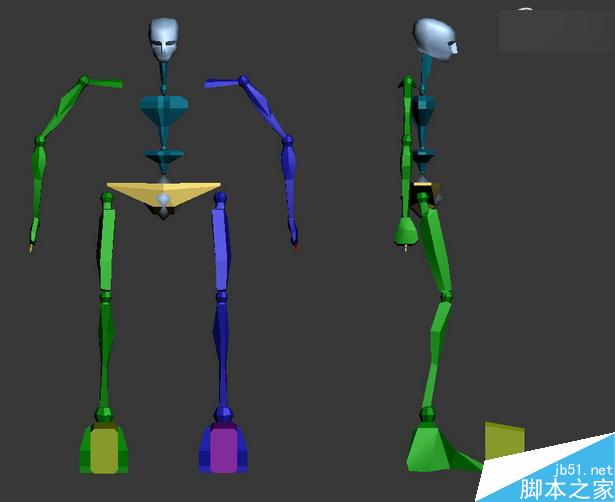

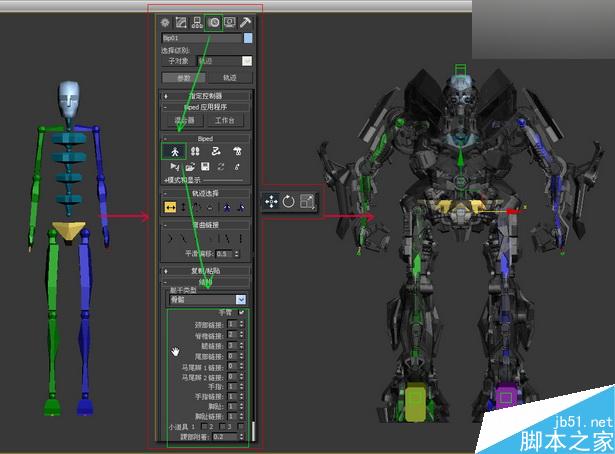

给大黄蜂添加骨骼，这里使用MAX自带的Biped骨骼。选择Biped骨骼，在场景中拖拽出来，然后进入运动面板，开启体型模式，现在才可以修改骨骼的参数。通过修改参数和使用移动旋转缩放工具，调整骨骼与大黄蜂匹配。（图5、图6）

图5

图6（点击查看大图）

在结构卷站栏有控制骨骼高度的参数，刚开始创建的骨骼高度与模型可能不相符，通过这里修改高度。（图7）

图7

对于对称的骨骼，可以先调节一边与模型匹配，然后通过复制/粘贴到另一边。（图8）

图8

骨骼调整完后一定要关闭体型模式按钮。（图9）

图9

匹配骨骼

选中大黄蜂模型，按热键Alt+X进步半透明模式。（图10）

图10（点击查看大图）

由于大黄蜂的结构需要，我把胳膊骨骼弯曲方向转向了内侧。为了更方便操作，可以选取部分模型然后按热键Alt+Q将他们孤立显示出来。

对于机械类角色的骨骼，其轴心要与零件的转动轴心对齐，这样在绑定之后才能使机械运动合理。（图11）

图11（点击查看大图）

这里先匹配完了左侧骨骼，然后再粘贴到了右侧。最后匹配好的骨骼感觉有些奇怪，没啥问题，这是大黄蜂的体型比例所决定的。（图12）

图12（点击查看大图）

骨骼绑定

这里使用链接的方式将模型绑定到骨骼上，开启链接工具，然后选中所有头部模型，按住鼠标左键并拖拽到头部骨骼位置，松开鼠标后骨骼会高亮一下，说明链接成功。其他部位也使用链接的方式进行绑定。（图13）

图13

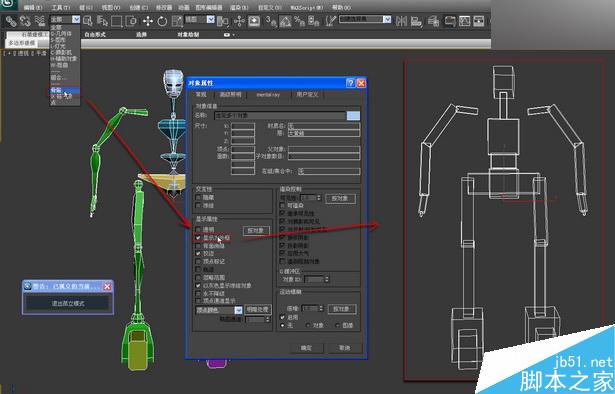

在选择过滤器中选中骨骼，这样就只可以选择场景中的骨骼物体了。选择所有骨骼点击右键，在对象属性中勾选显示为外框，使骨骼以外形形式显示，这是为了更方便的观察场景模型。（图14、图15）

图14（点击查看大图）

图15

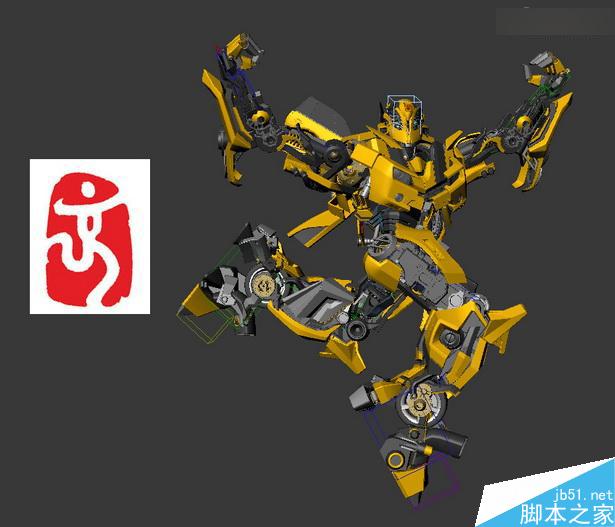

添加绑定骨骼后就可以随便摆造型了。（图16）

图16

钢铁侠没有用到骨骼，而是直接使用的链接功能，这点在上一篇教程中讲过，这里就不做交代了。

动作设定

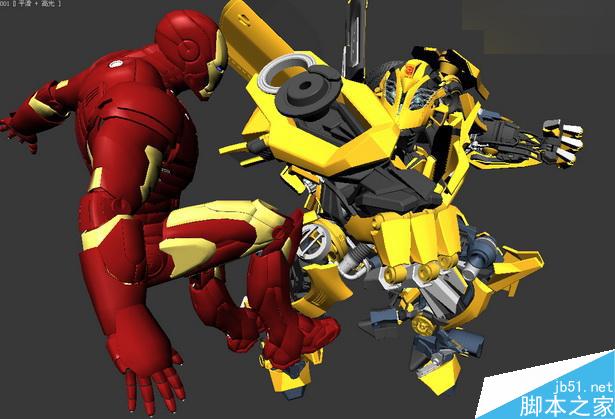

双方都是我非常喜欢的角色，所以我不想任何一方处于下风，于是就摆出了大黄蜂攻击钢铁侠躲闪的动作。（图17）

图17（点击查看大图）

为了表现的富有冲击力，我将摄像机放在了离钢铁侠和大黄蜂拳头很近的地方。（图18）

图18（点击查看大图）

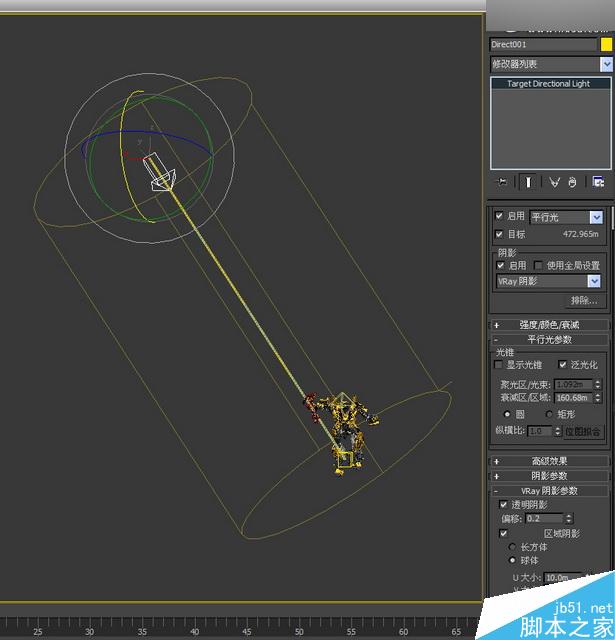

场景中添加了一个MAX目标平行灯模拟太阳光。然后给钢铁侠和大黄蜂的眼睛位置分别添加VR片灯和MAX泛光灯，用来模拟眼睛发光映亮周围的效果。注意两个眼睛的灯光是关联复制出来的，这样只调整一个灯光另一个便会跟随变化，灯光颜色要与眼睛相符。（图19-图21）

图19（点击查看大图）

图20（点击查看大图）

图21（点击查看大图）

在场景中添加一个地面，然后右键选择VRay属性，勾选无光对象、阴影和影响Alpha，将Alpha基值设为-1，这样地面便不会渲染出来，但会渲染出物体投在上面的阴影，并且阴影带有Alpha通道。（图22）

图22（点击查看大图）

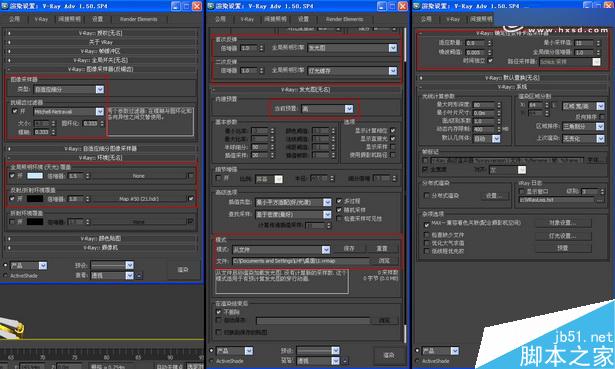

打开VRay设置面板，在环境卷展栏中的反射/折射通道中添加HDR贴图用于反射。先渲染一张小图，保存光子文件，然后将光子文件导入进来，再调高设置渲染大图，下面是Vray最终出图的参数设置。（图23）

图23（点击查看大图）

这是渲染完后的效果，将其保存为带Alpha通道的PNG格式图片。渲完后才发现钢铁侠红色材质表面污渍材质没有开启的悲剧，只能后期添加了。（图24）

图24（点击查看大图）

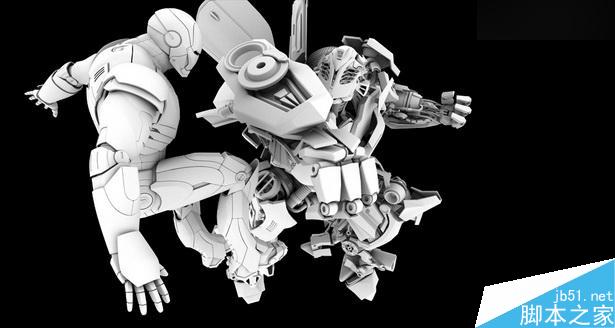

再渲染一张AO图，用于后期增加细节。将一个材质球改为VR灯光材质，然后在颜色通道中添加VR污垢，可以修改参数来调节污垢的范围和精细度。将此材质球关联复制到VRay渲染器的覆盖材质通道上，关闭场景中所有的灯光，隐藏掉地面进行渲染。（图25、图26）

图25（点击查看大图）

图26（点击查看大图）

在potoshop中使用AO图。将AO层放在原图上面，将混合方式设置为正片叠底。可以调节透明度，以及对比度来调节混合AO的强弱。（图27）

图27

下面的图中上面是没用AO的，下面是用了AO的，可以看出下图的体积感更强，细节感更丰富。（图28）

图28（点击查看大图）

下面是PS后的最终效果。（图29）

图29（点击查看大图）

教程结束，以上就是变形金刚和钢铁侠打架制作过程解析，操作很不错，大家学会了吗？希望能对大家有所帮助！
