CAD怎么自定义设置shx字?

AutoCAD中自定义shx字体制作，通过AutoCAD中express工具中makeshape工具制作shx.

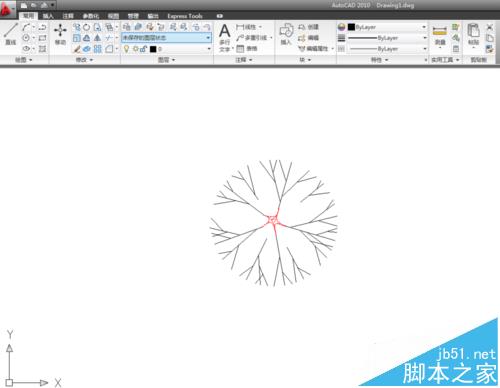

1、打开cad2010软件，在图形中绘制要形成字体的线。这里的图形不能是块。

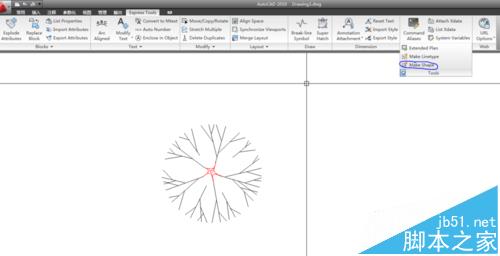

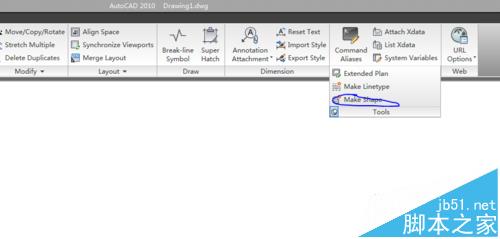

2、打开面板上边express tools工具中makeshape工具，按照提示开始制作过程。

3、点击makeshape后出现保存的shp文件界面，选择shp的保存路径及名称。

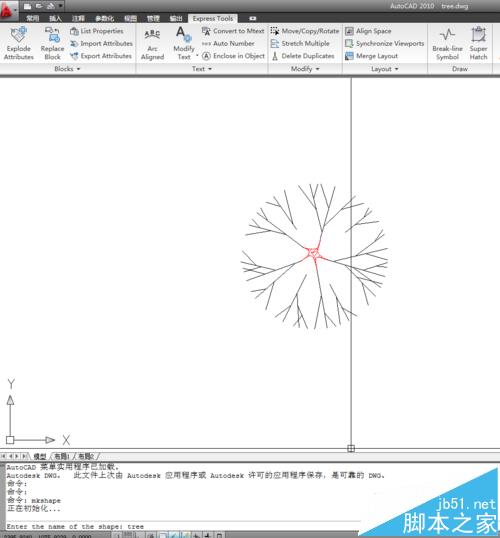

4、上一步保存完成后，看命令行提示：Enter the name of the shape:，我这里输入shape的名字tree.然后回车进行下一步。

5、现在命令提示出现Enter resolution:,我这里输入默认的128分辨率。回车进入下一步。

6、这里出现Specify insertion base point:指定插入点。这里选择了图形树的中心，当然坐标位置也可以自己输入。选好指定插入点后进入下一步。

7、这里进入选择对象，我框选了整个树形，命令行提示找到了70个。然后回车完成shx的制作。

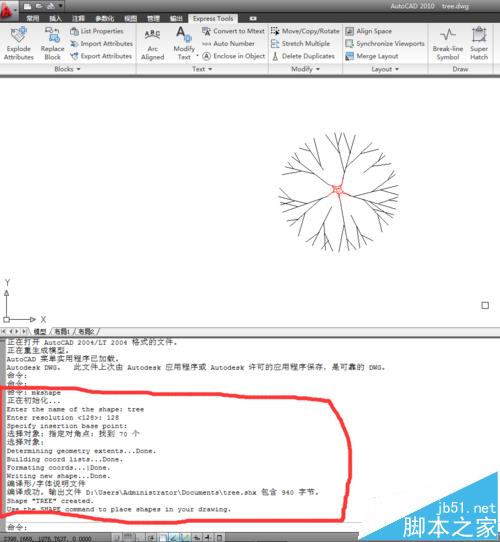

8、完成后可以看到命令行有完整提示如图。

9、细心的朋友会发现这里提示中说可以用shape命令，然后输入定义的shape名称tree可以调用这个文字。并按照提示输入插入点、高度、旋转角度。

10、左后查看下shp文件保存路径下都有哪些文件。有shp文件即AutoCAD形源代码，shx文件AutoCAD编译的形

注意事项：

使用的AutoCAD其他版本也可以，但都要安装express工具。
