1. AHB 5 协议：

5. AMBA AHB协议总线的接口适用于高性能的设计。

主模块：Cortex-M内核，DMA存储器，DMA外设，以太网DMA USB等
连接组件和从模块：内部Flash，内部SRAM，AHB2APB桥，APB外设之间的接口。


2. 大多数挂在总线上的模块，包括CPU只是单一属性的功能模块：主模块或者从模块。

主模块是向从模块发出，读写操作的模块，如CPU, DSP等；
从模块是接收命令并做出反应的模块，如片上RAM, AHB/APB桥等；
还有一些模块具有两种属性，例如DMA，在被编程时是从模块，在系统读传输数据时，是主模块；

3. AHB 5总线特点：

a. 扩展存储类型
b. 安全传输
c. 字节顺序Endian
d. 时钟稳定
e. 独占传输（Exclusive transfer）
f. 原子性访问 Multi-copy Atomicity
额外：
g. 锁定传输
h. 多从机选择
i. 原子性访问 Single-copy Atomicity
j. 用户信号

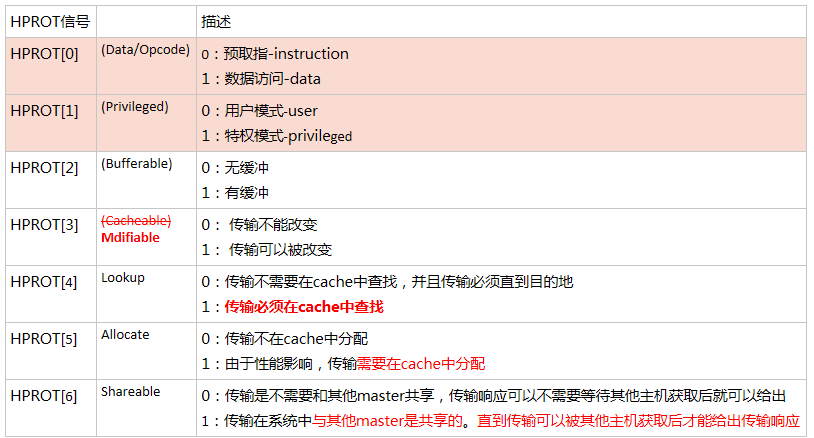

2. 存储器类型（Extended Momory Type）

AHB5 定义了扩展存储器类型的功能。定义接口是否支持扩展的存储器类型，如果没有定义，那么接口就不支持该类型

3.字节顺序ENDIANNESS

1. AHB支持大端和小端系统，支持两种存储大端数据的方案；
2. AHB5 引入了Endian功能，定义支持哪种大端数据的方法：

BE8：字节不变的大端模式; 字节访问（8bit）使用的数据总线 与小端模式访问地址相同；
BE32：字不变的大端模式；字访问对最高有效字节与最低有效字节使用相同的数据总线位，与小端模式访问地址相同；

3. 以下给出了那些可以使用小端模式，字节不变的大端模式，字不变的大端模式：
   变量：

1) Address : 传输地址
2) Data_bus_bytes：8 bit数据总线字节通道的数量；
3) INT(x)：对X取整

a. 小端模式：

1) 当小端模式访问一个字节，下面方程显示使用了那些数据位
	Byte_Lane = Address - INT(Address / Data_bus_bytes) * Data_bus_bytes
2) 数据在DATA[8*Byte_lane + 7 : 8*Byte_lane]上传输；

3) 当大的小端模式传输出现时，数据传输：
	1) 最低有效字节被驱动到传输地址上；
	2) 然后越来越大的字节按照地址递增的方式依次传输；

b. 字节不变的大端模式：

1) 当字节不变的大端模式访问一个字节，下面方程显示具体使用的数据位情况：
	Byte_Lane = Address –(INT(Address / Data_bus_Bytes)) × Data_Bus_Bytes
2) 数据在DATA[8*Byte_lane + 7 : 8*Byte_lane]上传输；

3) 注意：
	1) 这和小端模式情况相同，因为大端和小端模式访问在字节传输上是等效的；
4) 当大量的字节不变大端模式传输时，数据传输：
	1) 最高有效字节被驱动到传输地址上；
	2) 越来越少的字节数按照地址递增的方式依次传输

c. 字不变的大端模式：

1) 当字不变的大端模式访问一个字节，下面方程显示具体使用数据位的情况：
	Address_Offset = Address –(INT(Address / Data_Bus_Bytes)) × Data_bus_Bytes
	Word_Offset = (INT(Address_Offset / 4)) × 4
	Byte_Offset = Address_Offset – Word_Offset
2) 数据在DATA[8*（Word_Offset + 3- Byte_Offset) + 7   :   8*(Word_Offset + 3 - Byte_Offset)上传输
3) 对于32 bit的数据总线，Word_Offset = 0， 并且公式可以简化为：DATA[8*（3- Byte_Offset) + 7   :   8*(3 - Byte_Offset)；

有关AHB5， AHB-Lite， AHB2的其他详细介绍可以阅读官方SPEC文档，具体后续会有详细的介绍。

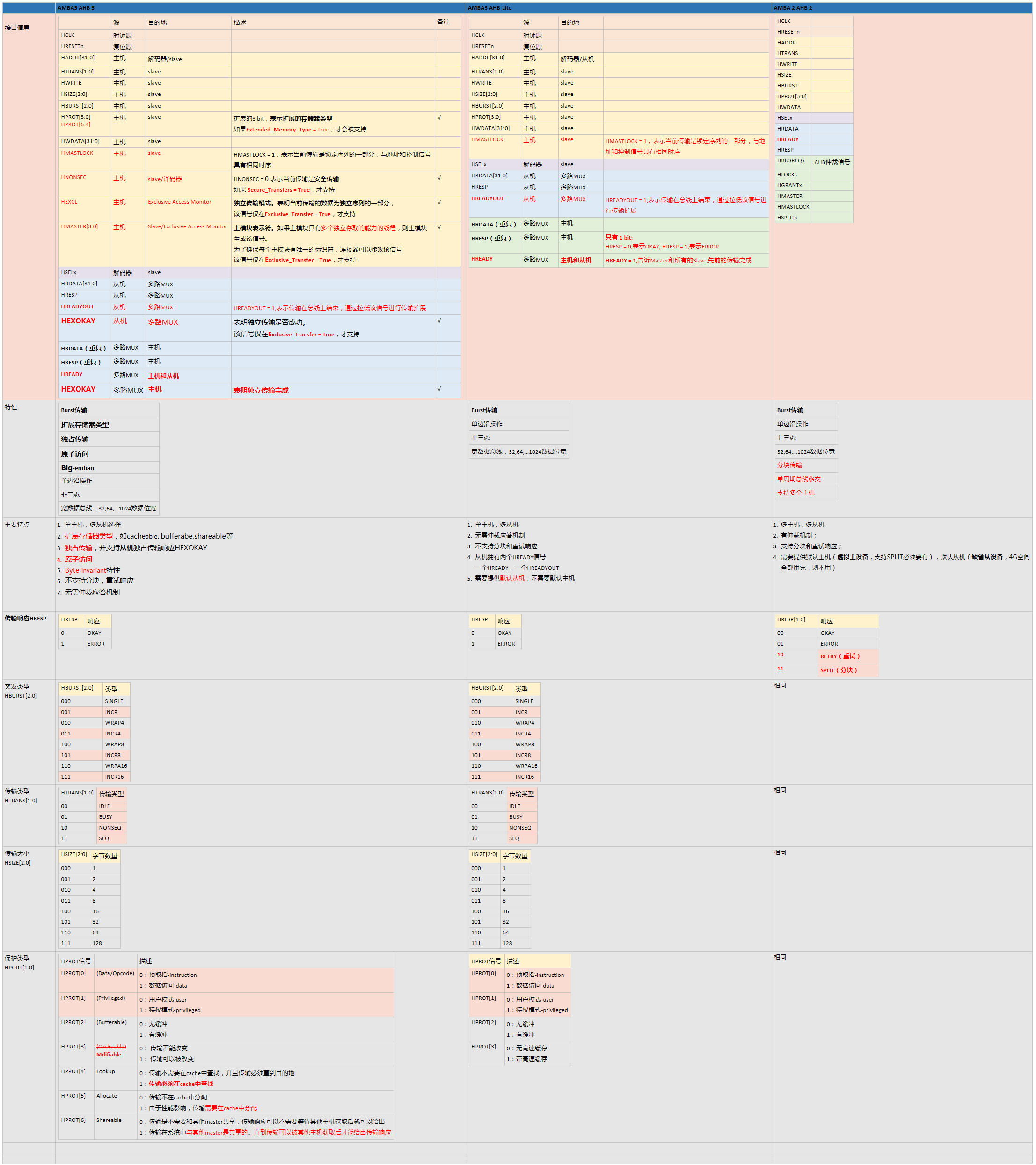

本次主要介绍AHB 三个版本的协议的相同点与不同点：

2. AHB 5， AHB-Lite，与AHB 2三个版本的介绍
