概述

小米5的充电器比起小米4标配的MDY-03-EB充电器功率提升了6W，最直观的感觉就是充电速度上快了不少；QC3.0输出电压以200mV增量为一档，提供从3.6V到12V电压的精细调节；根据手机需求，调节输出电压以获取最高的充电效率，还能降低充电过程中手机的发热。充电器输出的接口依旧为USB-A标准接头，保证了向下兼容通用性。

一、小米MDY-08-EH充电器晒单

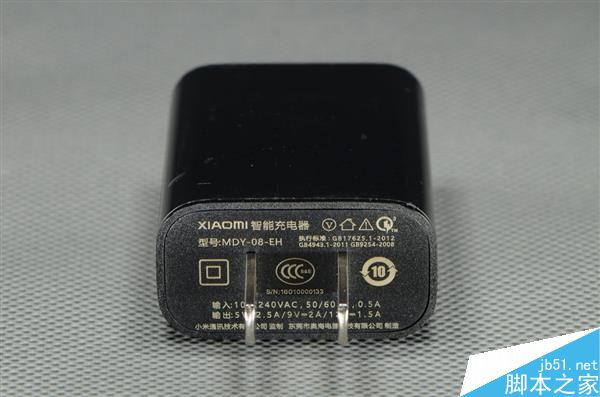

小米5充电器型号为：MDY-08-EH；输出：5V2.5A，9V2A，12V1.5A，标称最大输出功率 18W；达到了主流快充充电头的输出水准。这次拿到的充电器是东莞市奥海电源科技有限公司出品的，此外，小米5原装充电器还有另外一家代工厂，江苏辰阳电子有限公司。

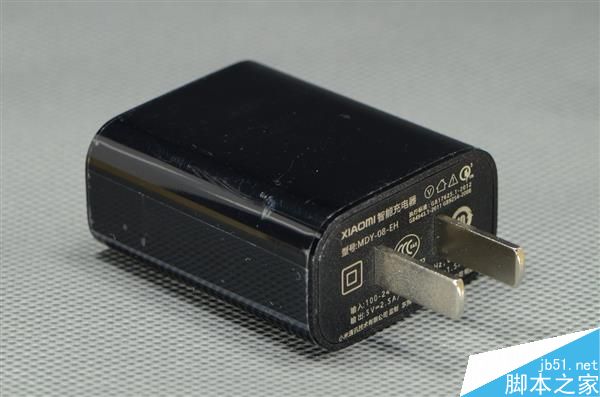

国标双脚AC插头，这个不用多说。

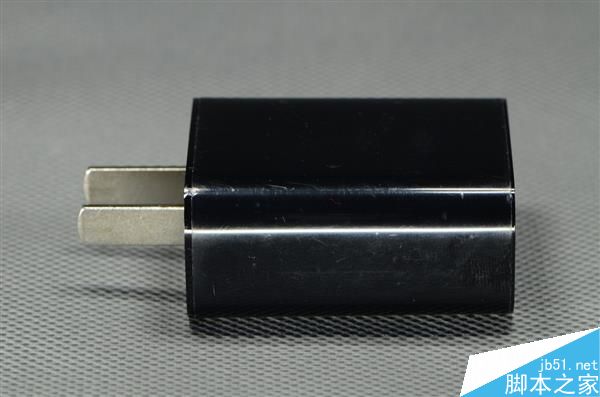

外壳采用PC材质，黑色配色，采用了一体成型设计，由此上下两件结合处缝隙非常小。

单口 USB 输出。顶部为磨砂晒纹工艺，与四周的高光工艺对比，形成了反差，视觉也更为丰富。

单口USB输出。

原装充电器的外表都贴有一层保护膜，避免运输过程中划伤。

AC插头两片金属件磁铁无法吸附，采用铜质材料，避免插拔过程中打火。

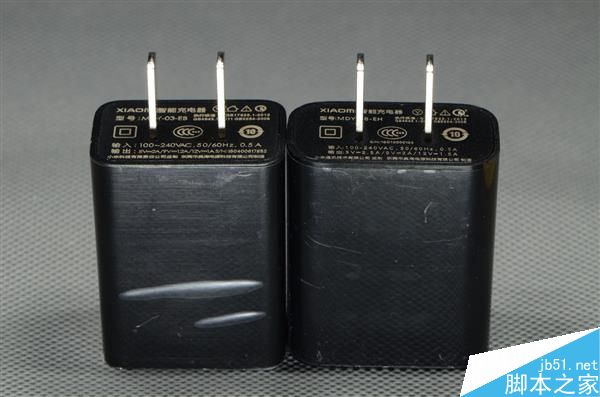

左侧是小米 4 标配的充电器 MDY-03-EB，支持 QC2.0；右侧是小米 5 标配的充电器 MDY-08-EH，支持 QC3.0，向下兼容 QC2.0。高度完全相同， MDY-08-EH 宽了一些。

左侧是小米4标配的充电器MDY-03-EB，支持 QC2.0；右侧是小米5标配的充电器MDY-08-EH，支持QC3.0，向下兼容QC2.0。高度完全相同，MDY-08-EH薄了一些。

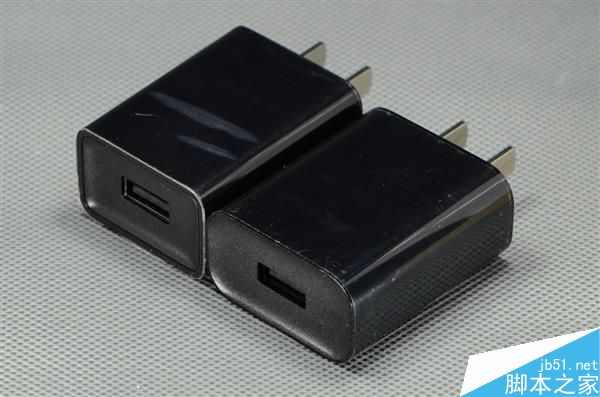

USB接口位置能看出两款充电器外观设计上的区别，一个圆润，一个硬朗。

二、小米MDY-08-EH充电器拆解

电路板正面，该有的东西全有了。固态电容，Y电容，输入的π型CLC滤波，阻燃保险丝，浪涌抑制，共模电感。变压器和USB座子之间镂空，为高低压隔离。

变压器低压侧输出线采用多层绝缘，确保安全性。

两颗耐压 400V 15uF 的电解电容作为初级的滤波电容。

初级的保险丝和滤波、NTC浪涌抑制电路。

次级滤波电容采用两颗耐压 16V 330uF 的丰宾固态电容并联。

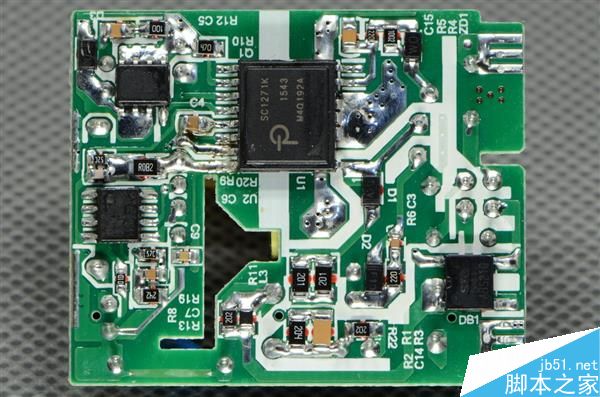

电路板背面。贴片元件打了红胶。

Power Integrations SC1271K，该芯片内部集成了初级开关管、PWM 控制器、次级同步整流控制器。热源做了很好的导热。

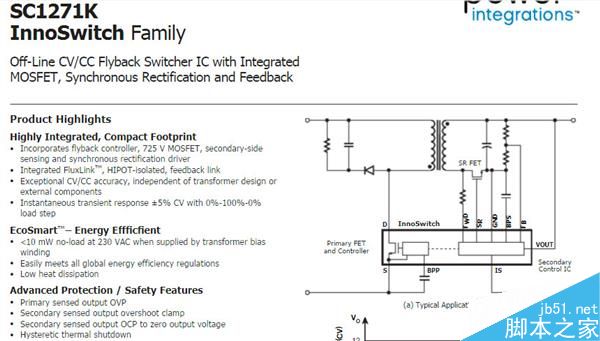

Power Integrations SC1271K 的描述和典型应用图。最直观的感觉就是说看不到光耦了，没有外置开关管，所有初级元件全部整合在一个封装里面，简化设计节省空间。

AO4294，这是 SC1271K 外挂的同步整流 MOS。并且并联了阻容吸收回路。抑制高电压，减小干扰。左侧并联了肖特基，在MOS开关过程中分担功耗，提高效率。

AO4294 参数，耐压 100V，电流 11.5A，内阻小于 12 毫欧。相比传统肖特基整流，2A下0.5V的压降，1W的损耗；12毫欧相对于2A的输出电流来说，压降0.024V，理论损耗功率只有0.05W。这也是新款充电头大家都在做同步整流的原因，降低发热，提高效率。这年头不是同步整流的充电头真的不好意思出来见人了。

ABS210 整流桥堆，耐压 1000V，电流 2A。

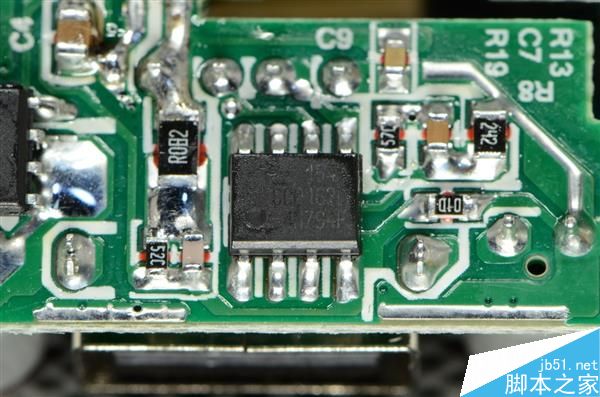

Power Integrations SC0163D，完整的支持高通的 QC3.0 Class A 规格，兼容 QC2.0的Class A规格。

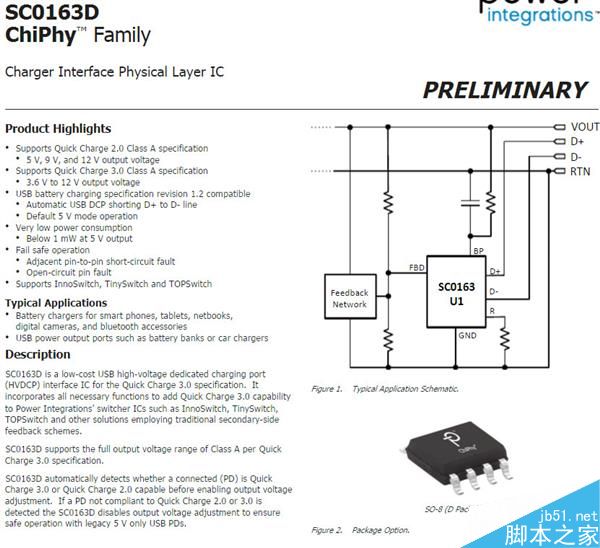

Power Integrations SC0163D 描述和典型应用图。原理是芯片内部接收到调节电压指令，改变反馈输出并保持，从而起到调节输出电压的目的。

三、小米MDY-08-EH充电器测试1、负载能力测试

5V，2.60A@5.15V max，有线补，超过标称的 2.5A。可以看到红色的电流线，在超过2.6A后电压开始跌落。

9V，2.50A@9.01V max，超出标称的 9V2.0A/18W，功率达到 22.5W，有轻微线补。

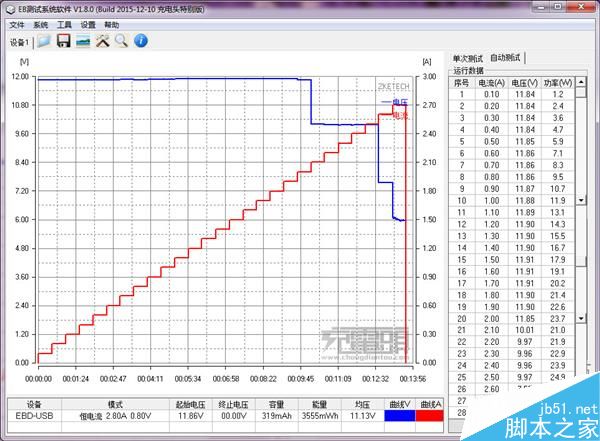

12V，2.00A@11.85V max，超出标称的 12V1.5A/18W，功率达到23.7W，有轻微线补。

2、QC3.0 200mV电压步进测试

QC3.0的200mV步进，触发最低电压4.41V，最高电压11.86V。

3、QC兼容性测试

目前支持QC3.0的设备不是很普及，本次测试是针对QC2.0兼容性的专项测试。

紫米10000mAh快充移动电源，兼容。

小米20000mAh快充移动电源，兼容。

CHOETECH 13600mAh快充移动电源，兼容。

Anker 10500mAh 快充移动电源，兼容。

魅族10000mAh快充移动电源，兼容。

Aukey 10000mAh快充移动电源，兼容。

小米Note手机顶配版，兼容。

总结表格。

总结

小米MDY-08-EH体积小巧，输出能力彪悍；9V、12V负载实测可达到2.5A、2A，超出标称值2A、1.5A，完全可以喂饱小米、紫米快充移动电源这种对能量饥渴的怪兽；内部采用超高集成度的PI方案，效率有保证。电路设计看起来比较清爽，用料不错，做工扎实。目前手上还没有高通QC3.0设备，先做了QC2.0兼容性测试；对QC 2.0兼容性很好，对七款移动电源、手机充电，均能全部正常识别。
