概述

概念

SDP(Session Description Protocol)会话描述协议是为了描述多媒体会话而设计的，主要用来描述会话通告、会话邀请或者其他形式的多媒体会话初始化。

当初始化多媒体会议、VoIP电话、视频流或者其他会话的时候，需要对参与者提供媒体信息、传输地址以及其他与会话相关的描述性的元数据。
SDP为描述这些信息提供了一个标准的形式，并且与这些信息是以什么方式传送的无关。SDP只是一个单纯的会话描述的格式，并不包含传输协议。在不同的场合，可以应用于不同的传输协议，如SAP、SIP、RTP和HTTP等。
SDP被设计成通用的，因此它可以广泛用于有关网络的各种应用。然而，它并不能用于协商会话内容或值媒体编码，这超出SDP的功能范围。

协议格式

一个SDP会话描述是通过"application/sdp"来标识的。

一个SDP会话描述包含若干行如下形式的文本：

(type)=(value)

其中(type)是一个区分大小写的字母的形式，(value)是一个结构化的文本，其形式取决于(type)。通常，(value)由若干个分隔符隔开的字段组成，或者是一个字符串。其中"="两边都不能有空格。

一个SDP包含一个会话层部分，后续跟着0个或多个媒体层部分。会话层启始于"v="行，直到第一个媒体层部分。每个媒体层起始于"m="行，直到下一个媒体层的开始或者直到SDP结束。通常，会话层的属性是全局的，除非被媒体层重写。

某些行是必选的，某些是可选的，但是出现的顺序必须如下所示。可选用"*"标志。

会话描述

v=(协议版本)

o=(发起者和会话标识符)

s=(会话名称)

i=* (会话信息)

u=* (URI 描述)

e=* (Email 地址)

p=* (电话号码)

c=* (连接信息，只有在所有的媒体层都有这个字段的时候，会话层属性才可以没有)

b=* (0个或者多个带宽信息)

z=* (时域调整)

k=* (加密密钥)

a=* (0 个或多个会话属性)

时间描述

t=(会话有效时间)

r=* (0或多次重复时间)

媒体描述，如果存在的情况下

m=(媒体名称和传输地址)

i=* (媒体标题)

c=* (连接信息，如果在会话层中出现，则这里可以不出现)

b=* (带宽信息)

k=* (加密密钥)

a=* (0 个或多个媒体属性)

会话层的连接信息"c="和附加属性"a="都是全局的，除非在媒体层被重写

格式详解

协议版本"v="

v=0

字段给出了SDP版本，当前规范的版本是0，这个版本没有小版本号

源"o="

会话名字"s="

*连接数据"c="

*带宽"b="

时间信息"t="

t=(起始时间)(结束时间)

时间格式采用NTP格式，

如果结束时间是0，则表示会话时长是不受限制的

如果起始时间是0，则表示会话是永恒的

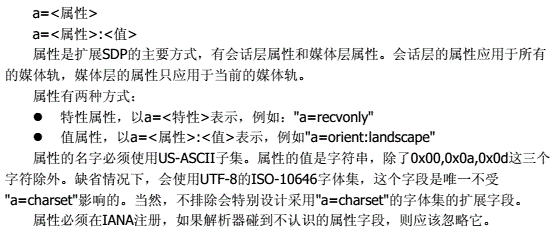

*附加属性"a="

媒体描述"m="

参考rfc4566中文版.doc-原创力文档中 5 SDP规范 和 6 SDP属性

SIP中应用

实际抓包分析：(在收到INVITE后，回复200OK携带的SDP报文)

Session Initiation Protocol (200)
    Status-Line: SIP/2.0 200 OK
    Message Header
        Call-ID: THsmVLXC1v2QLpkrEnb1PR8TPvCIVX4-1624410533179-0x7f78c5123d50-00163e064c8d@192.168.5.5
        Supported: 100rel,timer,replaces,in-band-dtmf
        Via: SIP/2.0/UDP 192.168.5.5:5065;received=192.168.5.5;branch=z9hG4bK-60d289a5-3669ad3c-4040158d
        Contact: <sip:12345678@192.168.3.3:8579;transport=UDP;user=phone>
        Session-Expires: 1800;refresher=uas
        From: "87654321"<sip:87654321@domain.cn;user=phone>;tag=9a7f070-0-13c9-60d289a5-42ebae47-60d289a5
        To: <sip:12345678@domain.cn:5065;user=phone>;tag=4c897ba5
        CSeq: 1 INVITE
        Content-Type: application/sdp
        Content-Length: 1338
    Message Body
        Session Description Protocol
            Session Description Protocol Version (v): 0 //sdp版本号，一直为0，rfc4566规定
            Owner/Creator, Session Id (o): sipua 1718212350 1718212350 IN IP4 192.168.2.23
            // o=<username> <sess-id> <sess-version> <nettype> <addrtype> <unicast-address>
            Session Name (s): IADCall //会话名，没有的话使用-代替
            Connection Information (c): IN IP4 192.168.2.23
            //这一行表示你要用来接收或者发送媒体使用的IP地址，若使用ice传输，不使用这个地址
            Time Description, active time (t): 0 0 //两个值分别是会话的起始时间和结束时间，这里都是0代表没有限制
            Media Description, name and address (m): audio 10006 RTP/AVP 9 8 97 101
            //m=audio说明本会话包含音频,10006代表音频使用端口9来传输,如果设置为0，代表不传输音频；
            //RTP/AVP是表示用户来传输音频支持的协议，应用场景为视频/音频的 RTP 协议。
            //参考 [RFC 3551](https://tools.ietf.org/html/rfc3551)；
            //9 8 97 101表示本会话音频支持的编码，后面几行会有详细补充说明
            Bandwidth Information (b): AS:64
            //b=<modifier>:<bandwidth-value> 带宽数值单位为 kbps 。
            //参考 [RFC 3556](https://tools.ietf.org/html/rfc3556)
            Media Attribute (a): rtpmap:9 G722/8000 //下面几行都是对m=audio这一行的媒体编码补充说明，指出了编码采用的编号，采样率，声道等
            Media Attribute (a): rtpmap:8 PCMA/8000
            Media Attribute (a): rtpmap:97 iLBC/8000
            Media Attribute (a): rtpmap:101 telephone-event/8000
            Media Attribute (a): fmtp:101 0-15 //对telephone-event编码可选的补充说明
            Media Attribute (a): sendrecv //指出我是双向通信，另外几种类型是recvonly,sendonly,inactive
            Media Description, name and address (m): video 10008 RTP/AVP 104 //参考上面m=audio,含义类似
            Bandwidth Information (b): AS:3072
            Media Attribute (a): rtpmap:104 H264/90000
            Media Attribute (a): fmtp:104 profile-level-id=42e01f;max-br=2048;max-mbps=108000;max-fs=3600;packetization-mode=1
            //对H264编码可选的补充说明，profile-level-id配置h264配置文件和级别；
            //max-br表示最大比特率；max-mbps表示每秒钟能处理的最大宏块数量；
            //max-fs表示接收端能够解码的一帧图像的最大尺寸；
            //packetization-mode表示图像数据包分拆发送的方式
            Media Attribute (a): rtcp-fb:* ccm fir
            //ccm是codec control using RTCP feedback message简称，意思是支持使用rtcp反馈机制来实现编码控制，
            //fir是Full Intra Request简称，意思是接收方通知发送方发送幅完全帧过来
            Media Attribute (a): rtcp-fb:* nack //支持丢包重传，参考rfc4585
            Media Attribute (a): rtcp-fb:* ccm tmmbr
            Media Attribute (a): extmap:1 http://www.webrtc.org/experiments/rtp-hdrext/abs-send-time
            Media Attribute (a): extmap:2 http://www.ietf.org/id/draft-holmer-rmcat-transport-wide-cc-extensions-01
            Media Attribute (a): ssrc:2374194282 cname:MQ4GU3I3cSdHgzQ
            Media Attribute (a): ssrc:2374194282 msid:3ftdiFFSCR+5FRWFZfZn4Fi8s8q7616_main 2EXqEBRAn7g3Smi18og2CL0PCjf5n9U
            Media Attribute (a): ssrc:2374194282 mslabel:3ftdiFFSCR+5FRWFZfZn4Fi8s8q7616
            Media Attribute (a): ssrc:2374194282 label:2EXqEBRAn7g3Smi18og2CL0PCjf5n9U
            Media Attribute (a): sendrecv
            Media Attribute (a): content:main
            Media Attribute (a): label:11
            Media Description, name and address (m): video 10010 RTP/AVP 104 //参考上面m=audio,含义类似
            Bandwidth Information (b): AS:3072
            Media Attribute (a): rtpmap:104 H264/90000
            Media Attribute (a): fmtp:104 profile-level-id=42e01f;max-br=2048;max-mbps=108000;max-fs=3600;packetization-mode=1
            Media Attribute (a): rtcp-fb:* ccm fir
            Media Attribute (a): rtcp-fb:* nack
            Media Attribute (a): rtcp-fb:* ccm tmmbr
            Media Attribute (a): sendrecv
            Media Attribute (a): content:slides
            Media Attribute (a): label:12
            Media Description, name and address (m): application 49592 UDP/BFCP *
            Media Attribute (a): confid:101
            Media Attribute (a): userid:4
            Media Attribute (a): floorid:2 mstrm:12
            Media Attribute (a): floorctrl:c-s
            Media Attribute (a): setup:actpass
            Media Attribute (a): connection:new
