概述

                                                                             二、CC2530 流水灯实验

1.实验目的

1)、通过实验掌握CC2530芯片GPIO的配置方法,带你一步步走进嵌入式大门

2)、握Led驱动电路及开关Led的原理

2.实验平台

1)cc2530zigbee开发板平台

①协议栈版本:无,初级教程为裸机编程。

②编译软件:IAR Embedded Workbeench for 8051-V8.10.3

③硬件平台:ACE研发工作室配套开发板

 购买地址:ace-studio.taobao.com

④仿真器:smartRF04eb下载器


  版权声明

1)作者:ACE研发工作室

2)声明:版权所有,转载请注明出处。

3)zigbee开发板套件购买地址:  ace-studio.taobao.com

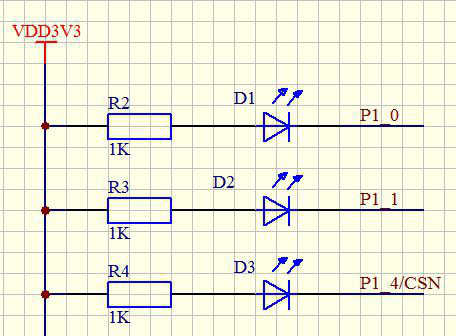

3.实验相关电路图

发光二极管是属于二极管的一种,具有二级管单向导电特性,即只有在正向电压(二极管的正极接正,负极接负)下才能导通发光。P1.0引脚接发光二极管(D1)的负极,所以P1.0引脚输出低电平D1亮,P1.0引脚输出高电平D1熄灭,D2,D3同理。

注:D3灯的控制脚复用到了防真器,而防真器用到了锁存器,所以要使得D3亮,必须取下防真器。

4.实验相关寄存器

操作P1.0我们需要掌握相关寄存器的作用和配置方法。如下表所示:

寄存器

作用

描述

P1 (0x90)

端口1

端口1。通用I / O端口。可以从SFR位寻址。

P1SEL(0x F4)

端口1 功能选择

P1.7 到P0.0功能选择

0: 通用I / O

1: 外设功能

P1DIR(0x FE)

端口1 方向

P1.7到P1.0的I/O方向

0: 输入

1: 输出

P1INP(0x F6)

端口1 输入模式

P1.7到P1.2的I/O输入模式。由于P1.0 和P1.1 没有上拉/下拉功能, P1INP暂时不需要配置, 了解一下为后面的实验打下基础

0: 上拉/下拉(见P2INP (0xF7)–端口2输入模式)

1: 三态

按照表格寄存器的内容,对P1.0口进行配置,当P1.0输出低电平时D1被点亮。 所以配置如下:

P1SEL &=~0x13; //配置P10、P11、P14为通用IO口 ,默认为0的,可以不设

P1DIR |= 0x13; //P10、P11、P14 定义为输出

由于CC2530寄存器初始化时默认值为(详细说明请参考CC2530数据手册(中文).pdf):

P1SEL = 0x00;

P1DIR = 0x00;

P1INP = 0x00;

所以 IO 口初始化我们可以简化初始化指令:

P1DIR |= 0x13; //配置 P10、P11、P14 为输出

5.源码分析

1)、请打开工程,初级教程1、CC2530 流水灯实验ace-zigbeeace-zigbee.eww ,如果打不开, 请参考开发环境安装开发环境搭建.pdf,安装IAR开发环境。

2)、main.c 源码如下

#include <ioCC2530.h>

#define uint unsigned int

#define uchar unsigned char

//定义控制灯的端口

#define LED1 P1_0 //定义 LED1 为 P10 口控制

#define LED2 P1_1 //定义 LED2 为 P11 口控制

#define LED3 P1_4 //定义 LED3 为 P14 口控制

//函数声明

void Delay(uint); //延时函数

void InitIO(void); //初始化 LED 控制 IO 口函数

/****************************

//延时

*****************************/ void Delay(uint n)

{

uint i;

for(i = 0;i<n;i++); for(i = 0;i<n;i++); for(i = 0;i<n;i++); for(i = 0;i<n;i++); for(i = 0;i<n;i++);

}

/****************************

//初始化 IO 口程序

*****************************/ void InitIO(void)

{

P1DIR |= 0x13; //P10、P11、P14 定义为输出LED1 = 1;

LED2 = 1;

LED3 = 1; //LED 灯初始化为关

}

/***************************

//主函数

***************************/ void main(void)

{

InitIO(); //初始化 LED 灯控制 IO 口while(1) //死循环

{

LED1 = !LED1; // LED1 灯闪一次

Delay(10000);

LED2 = !LED2; // LED2 灯闪一次

Delay(10000);



//请注意!!!LED3 所使用的 IO 口 P14 和仿真器共用,

//从开发板取下仿真器 LED3 才会亮

LED3 = !LED3; // LED3 灯闪一次

Delay(10000);



}

}

6.实验步骤

1)、打开代码工程,初级教程1CC2530 流水灯实验ace-zigbeeace-zigbee.eww,如果 IAR 没有很安装,请按 .、1.开发环境安装开发环境搭建.pdf 去安装。

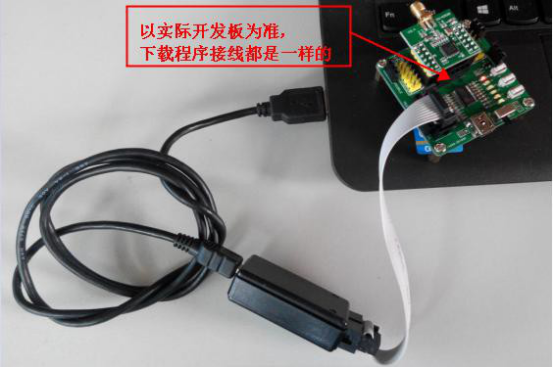

2)通过仿真器把开发板接到电脑上。

3)编绎下载。

程序已下载完成,可以运行:

4)、实验现象

7.可能存在的问题

1)、D3 不亮,那是因为控制 D3 IO P14 和仿真器为共用口,取下仿真器,直接使用 USB 口供电即可。

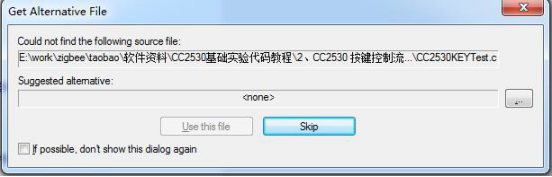

2)、出现以下图中的问题:

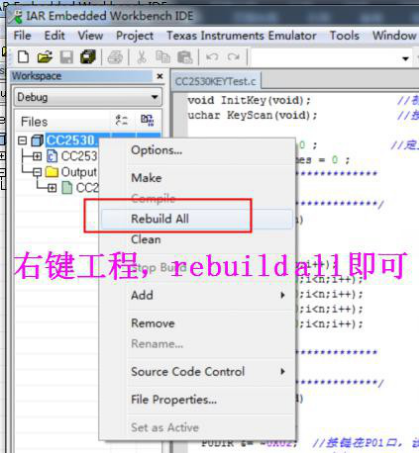

解决方法:
