通信教程07_通信协议

1、写在前面

协议是通信计算机双方必须共同遵从的一组约定。如怎么样建立连接、怎么样互相识别等。只有遵守这个约定，计算机之间才能相互通信交流。

比如一些常见的协议：串口协议、Modbus协议、CAN 协议、TCP/IP协议等。

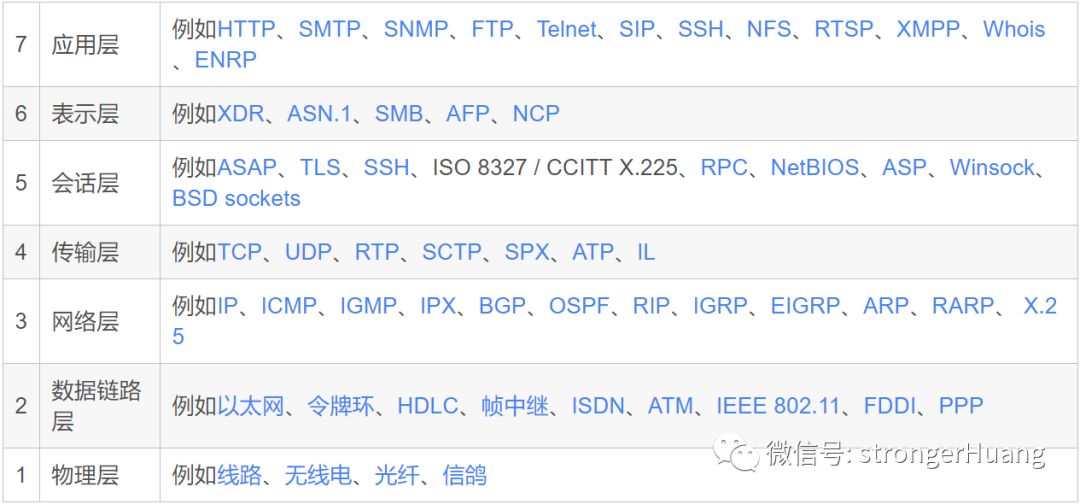

『通信协议』是一个很宽泛的概念，拿OSI（物理层、数据链路层、网络层、传输层、会话层、表示层和应用层）来说，每一层都有对应的协议，我们所说的串口、Modbus、CAN等对应在不同的层次。

很多初学者对『通信协议』的概念不理解，觉得很高深、很复杂。要搞明白通信协议，建议结合一些实际例子来理解。

2、UART通信协议

UART：Universal Asynchronous Receiver/Transmitter，通用异步收发传输器。

UART，通常我们成为串口，是通信中最常见的一种。

2.1 串口底层协议

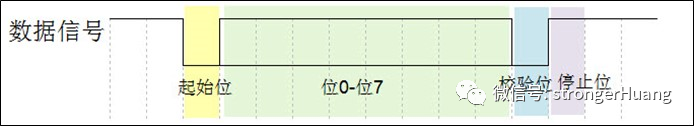

如上图，假如设备A发送一个字符给设备B，需要规定启始位、数据位、校验位、停止位以及波特率等。这些约定就是串口通讯的协议。

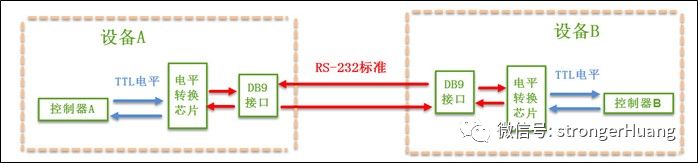

另外，传输的线路是通过TTL、232还是485，也是需要通讯双方（设备A和设备B）约定的，严格来说也属于一种协议。

我们这里把这些约定统称为物理层协议，或者说底层的协议。

2.2 串口上层协议

串口通信不像http通信那么复杂，我这里说的简单点，就是底层协议和上层协议。

基于串口的应用层协议很多，自定义应用协议、通用协议等。

自定义应用协议

比如：你买一个温度传感器模块，自定义协议：固定长度3字节。

这是一个很简单的自定义协议，当然，实际应用中自定义协议一般比这个更复杂，比如多一些标志：命令、数据长度、校验信息等。

通用协议

比如：Modbus、MAVLink等这些都是基于串口的应用层协议。

如果只是做应用，我们不必深究通用协议的原理，掌握如何使用，能正确传输数据就行（当然，一些基本原理还是要懂）。

3、CAN通信协议

之前写过一些《CANOpen系列教程》，很多人第一步就蒙了，什么是CAN 2.0协议，什么是CANOpen协议？

看了上面串口的解释，现在你是不是要清晰一点了呢？

CAN 2.0属于一种协议，CANOpen也是一种协议，这两种协议是各自独立的协议。

3.1 CAN底层协议

CAN 2.0协议属于物理层的协议，分为CAN 2.0 A版本和B版本协议。

前几年引入了新的CAN FD协议，这个协议可以理解为CAN协议的升级版，都属于物理层协议。

3.2 CAN上层协议

基于物理层CAN之上的协议，比如：CANopen、J1939、DeviceNet等。这些协议属于应用层协议。

应用层协议一般都是指的软件，里面的一些内容也是标准协会进行约定的（比如CANOpne里面的对象字典、PDO、SDO等），大家都按照这个约定进行通信。

4、网络通信协议

网络通信是生活中常见的一种，我们要上网，就必须要有网络，我们需要的数据通过多层协议，最终才能完成传输。

网络通信是一个比较大的概念，包含的协议种类繁多，对于大部分开发人员来说，只需要掌握基本原理，学会调用相应接口开发自己应用程序即可。

之前还写过一篇文章：http和tcp/ip、http和https之间的关系和区别

做硬件开发的需要网线电平信号、接口含义等，做应用的需要了解TCP、UDP通信方式区别等。

关于网络通信的更多介绍，如果后面有时间，给大家开一个专栏来讲述。

5、说明

1.该文档仅供个人学习使用，版权所有，禁止商用。

2.本文由我一个人编辑并整理，难免存在一些错误。

3.本文收录于公众号『嵌入式专栏』，关注微信公众号回复【通信教程】即可查看全系列教程。
