1. I2C协议
1.1 I2C协议工作原理
I2C协议包括两条信号线,SDA----串行双向数据线和SCL-----时钟线

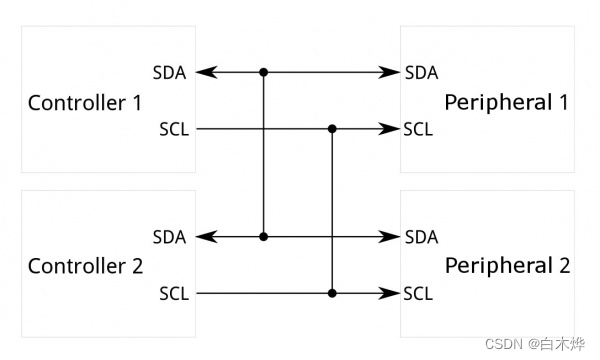

在未开始前,SDA和SCL两条总线均保持高电位.当主设备Controller 1向从设备 Peripheral 1发送数据时, C1会先将SDA拉低, 这时C2不会进行任何操作,而P1和P2则准备接受指令.

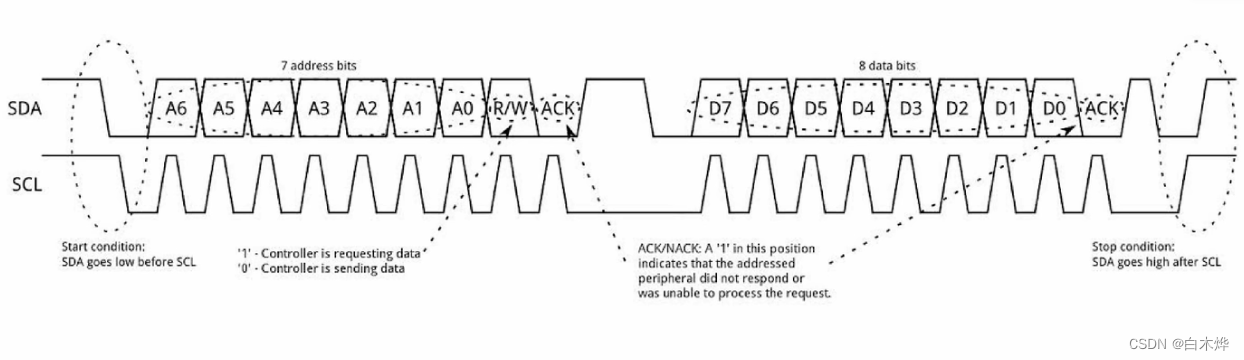

接着C1发出7位地址数据和一位R/W信号(1则为读,0则为C1去写数据), ACK表示应答信号,P1接收到C1发送的指令后,会把ACK拉低,表示P1收到C1的指令了. C1得到ACK低电平的回应,它会进行下一步的动作.
C1会继续发送8位的数据,P1会继续置位ACK,直到C1将数据发送完毕.
最终SCL先置1,SDA接着置为1.
