概述

I2C 通讯协议 (Inter － Integrated Circuit) 是由 Phiilps 公司开发的，由于它引脚少，硬件实现简单，可扩展性强，不需要 USART、 CAN 等通讯协议的外部收发设备，现在被广泛地使用在系统内多个集成电路 (IC) 间的通讯。
如图是通过IIC通信协议进行通讯的主机与各个从机示意图。

接下来介绍一下我个人理解的IIC读写基本过程。

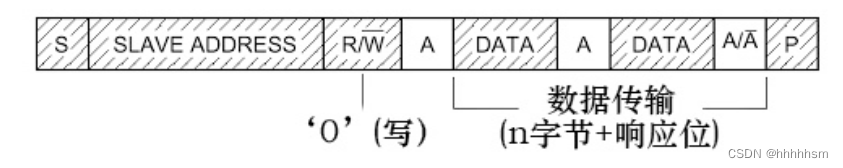

这是通过协议写入一个字节数据的过程。首先由主机发出传输信号（S），紧接着开始呼叫从机的具体地址（SLAVE ADDRESS），并且在地址信号后加上一位数据来表明读or写。由于SDA数据线上通常挂在着多个从机设备，所以在主机呼叫从机地址后，各个挂载设备会接受数据并且有与自己的地址进行比对，如果比对成功，则回应主机一位数据（A）。

这时候，主机与从机配对成功，建立通讯，主机开始正式向从机传输数据 (DATA)，数据包的大小为 8 位，主机每发送完一个字节数据，都要等待从机的应答信号 (ACK)，重复这个过程，可以向从机传输 N 个数据，这个 N 没有大小限制。当数据传输结束时，主机向从机发送一个停止传输信号 (P)，表示不再传输数据。

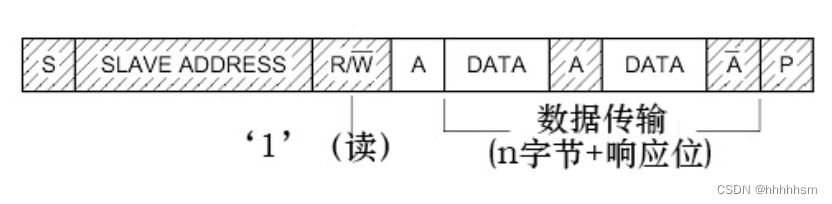

若配置的方向传输位为读数据，则如上图所示，广播从机地址后，有变化的只是从机地址后续的一位读写数据，等接受到从机响应（A）后，数据传输方向发生变化，又从机传输（DATA）数据，而又主机发送应答（A），重复这个过程，可以返回 N 个数据，这个 N 也没有大小限制。当主机希望停止接收数据时，就向从机返回一个非应答信号 (NACK)，则从机自动停止数据传输。

时序详解

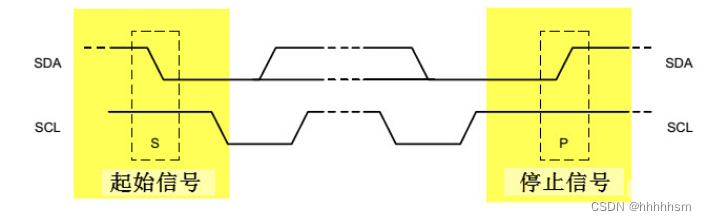

起始信号（S）和停止信号（P）是两种特殊的状态，时序如下，

简单来说，在SCL时钟线置1的时候，将SDA数据线拉低，这时候表示一个起始信号。

在SCL时钟线置1的时候，将SDA数据线拉高，这时候表示一个停止信号。

搞明白了起始信号与停止信号，接下来就是有效数据的传输。

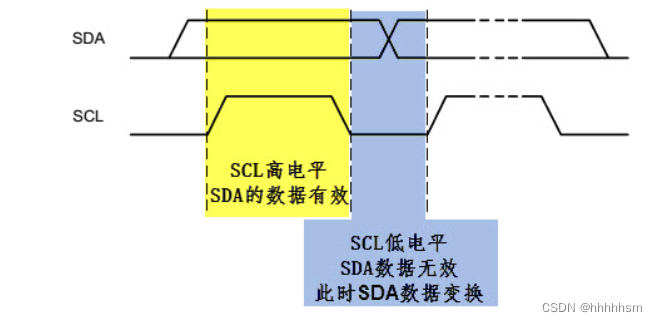

在SCL时钟线为高电平时，对SDA数据线上的电平进行采集，高电平表示数据1，低电平则表示数据0。在SCL时钟线为低电平时，不对SDA数据线进行采样，一般这个时候SDA数据线会进行电平切换，为下一次传输数据做准备。

而每次数据传输都以字节为单位，每次传输的字节数不受限制。

代码

初始化IIC总线，delay为us级延时函数。

void IIC_init()       //IIC初始化

{

       SCL=1; //首先把时钟线拉高

       delay(4);//延时函数

       SDA=1; //在SCL为高的情况下把SDA拉高

       delay(4); //延时函数

}

起始信号

//产生IIC起始信号
//1.先拉高SDA，再拉高SCL，空闲状态
//2.拉低SDA
void IIC_Start()         //启动信号

{
       SDA=1; //确保SDA线为高电平
       delay(5);
       SCL=1;  //确保SCL高电平
       delay(5);
       SDA=0; //在SCL为高时拉低SDA线，即为起始信号
       delay(5);
       SCL=0;   //拉低SCL，准备发送或接收数据

}

停止信号

//产生IIC停止信号
//1.先拉低SDA，再拉低SCL
//2.拉高SCL
//3.拉高SDA
//4.停止接收数据
void IIC_Stop(void)
{

	IIC_SCL=0;
	IIC_SDA=0;    //STOP:当SCL高时，数据由低变高
 	delay(4);
	IIC_SCL=1;
	IIC_SDA=1;    //发送I2C总线结束信号
	delay(4);
}

发送一个字节

//IIC发送一个字节
//返回从机有无应答
//1，有应答
//0，无应答

//IIC_SCL=0;
//在SCL上升沿时准备好数据，进行传送数据时，拉高拉低SDA，因为传输一个字节，一个SCL脉冲里传输一个位。
//数据传输过程中，数据传输保持稳定（在SCL高电平期间，SDA一直保持稳定，没有跳变）
//只有当SCL被拉低后，SDA才能被改变
//总结：在SCL为高电平期间，发送数据，发送8次数据，数据为1,SDA被拉高，数据为0，SDA被拉低。
//传输期间保持传输稳定，所以数据线仅可以在时钟SCL为低电平时改变。
void IIC_Send_Byte(u8 txd)
{
    u8 t;
    SDA_OUT();
    IIC_SCL=0;//拉低时钟开始数据传输
    for(t=0;t<8;t++)
    {
        //IIC_SDA=txd&0x80;   //获取最高位
        //获取数据的最高位，然后数据左移一位
        //如果某位为1，则SDA为1，否则相反
        if(txd&0x80)
            IIC_SDA=1;
        else
            IIC_SDA=0;
        txd<<=1;
        delay_us(2);
        IIC_SCL=1;
        delay_us(2);
        IIC_SCL=0;
        delay_us(2);
    }
}

接受一个字节


//读1个字节，ack=1时，发送ACK，ack=0，发送nACK
u8 IIC_Read_Byte(unsigned char ack)
{
	unsigned char i,receive=0;
	SDA_IN();        //SDA设置为输入
    for(i=0;i<8;i++ )
	{
        IIC_SCL=0;
        delay_us(2);
		IIC_SCL=1;
        receive<<=1;
        if(READ_SDA)receive++;
		delay_us(1);
    }
    if (!ack)
        IIC_NAck();        //发送nACK
    else
        IIC_Ack();         //发送ACK
    return receive;
}
