GTPv0，GTPv1，GTPv2分析，及思博伦测试仪构造GTPv1隧道报文方法

简介：

本文介绍了GTPv1、v2的具体报文格式，以及使用思博伦测试仪够着报文时需要注意的相关事项，有需要相关的技术文档，有测试仪的tcc文件，还有已经抓好的GTP报文，

大家有需要的可以上我的主页上进行下载

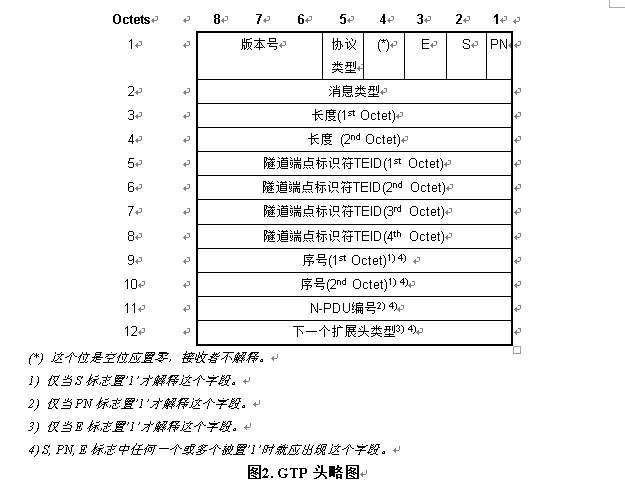

1、GTPv1报文头

必选字段（8B）：
版本号：置1
协议类型(PT)：区分GTP和GTP’(用于计费)协议，置1
扩展头标志(E)：置1代表有扩展头
序号标志(S)：置’1’表示有序号字段
N-PDU编号标志(PN)：置’1’表示有N-PDU编号字段
消息类型：隧道报文时，写255，即FF，其他字段含义见规范
长度：除了GTP头的必选部分外剩余部分的长度(即除去前面的8个字节)
隧道端点标识符(TEID)：标识了对端的GTP-U或GTP-C协议实体中的隧道端点

可选字段（4B）当S、PN、E标志中任何一个或多个被置为1时就应出现可选字段：
序号：见规范
N-PDU标号：见规范
下一个扩展头类型：下一个扩展头类型不是0时，表示还有扩展头

2.思博伦测试仪构照GTPv1隧道报文方法：

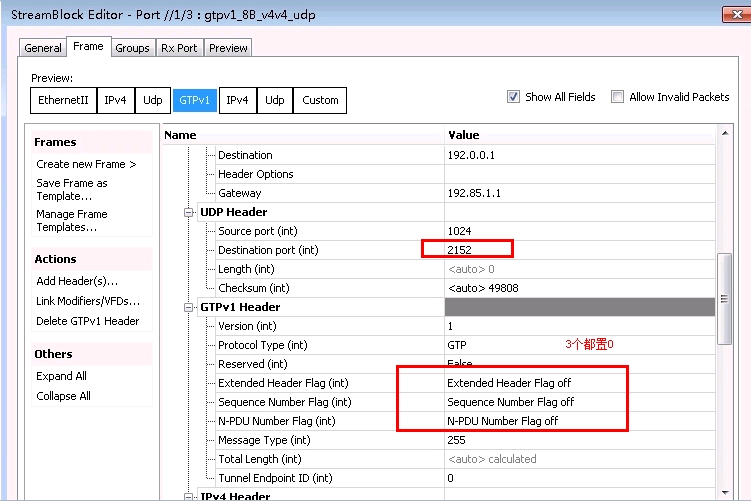

1.GTP头8B，无可选字段

2.GTP12B，无扩展头

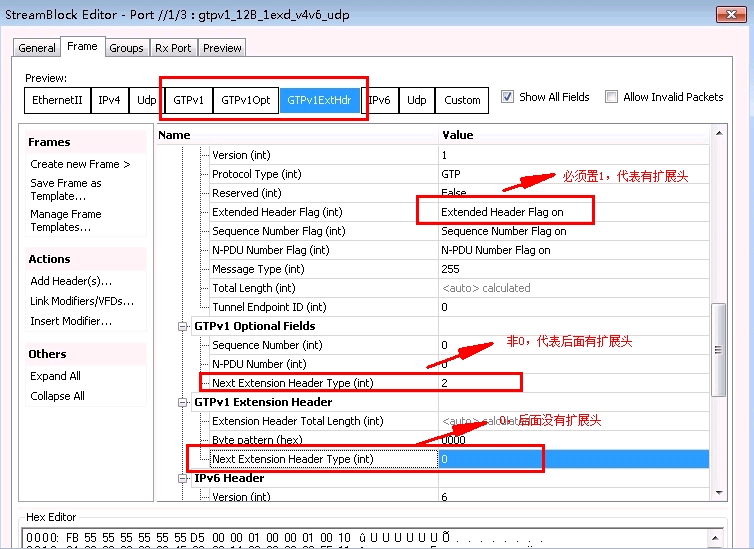

3.GTP头16B，8B+4B+4B（必选字段+可选字段+扩展头）

3.GTPV0、V1、V2对比

1、GTPv0：tcp、udp，3386端口（已弃用）
2、GTPV1有控制面（2123）和用户面（2152），GTPv2只有控制面（2123）
控制面不是隧道，带的是GTP数据（信令），只有用户面才有隧道报文（消息类型message type 值为255）
3、GTPV1只适用于UDP的传输协议之上。GTPV2适用于TCP和UDP协议

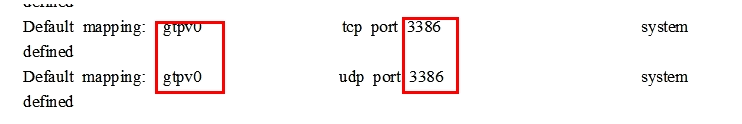

图1—GTPv0用的是3386端口

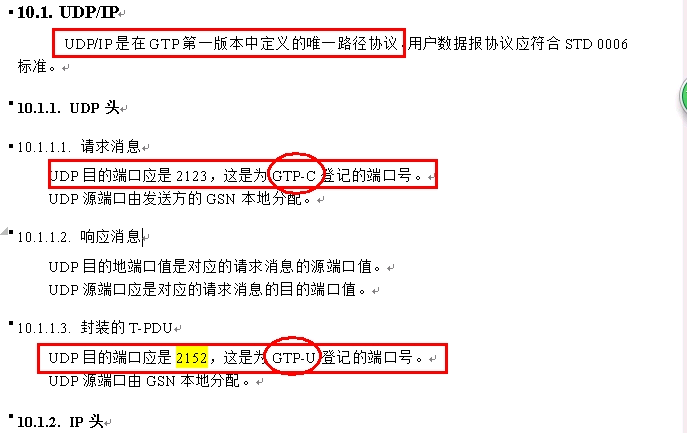

图2—GTPv1控制面（2123）和用户面（2152），GTPv1规范10.1

图3—隧道报文时，message type写255，即0xFF(GTPv1规范7.1)
