ArcGIS基础实验操作100例--实验86矢量面重叠分析一、实验背景二、实验数据三、实验步骤

本实验专栏参考自汤国安教授《地理信息系统基础实验操作100例》一书

实验平台：ArcGIS 10.6

实验数据：请访问实验1（传送门）

空间分析篇--实验86 矢量面重叠分析

目录

一、实验背景

二、实验数据

三、实验步骤

（1）提取重叠区域数据

（2）传递属性信息

（3）分析发生重叠的图形关系

一、实验背景

地理矢量数据不仅在多图层间存在叠合关系，在同图层的多个要素间也存在叠合关系。同图层间的叠合要素有时是地理对象间存在叠合关系，有时是数字化采集过程中的不合理操作造成的。分析地理对象存在的叠合关系时，可以根据重叠区域来构建重叠要素之间的联系。

本实验讲述使用地理信息系统软件实现矢量面重叠分析的方法，分析发生重叠的要素。读者通过实验练习，应能够理解要素重叠的基本特征，学会利用重叠区域建立重叠关系，以此对重叠要素进行分析与检测。

二、实验数据

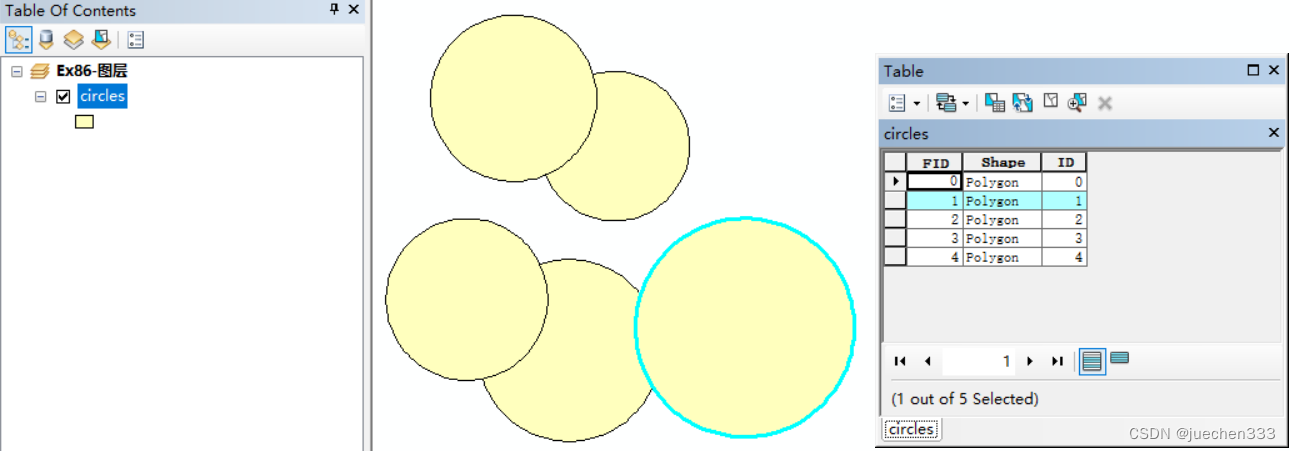

直接双击文件Ex86.mxd即可打开。

三、实验步骤

（1）提取重叠区域数据

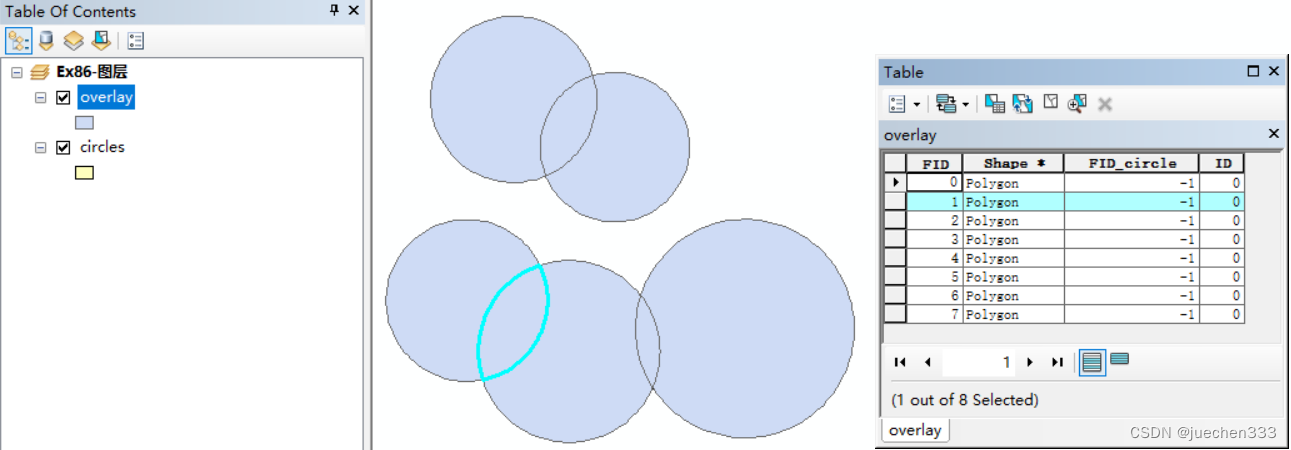

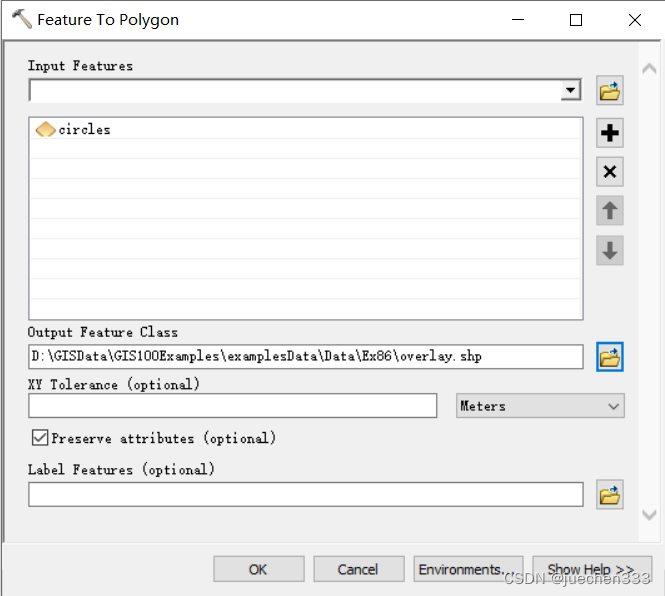

在ArcToolbox中，打开【Data Management Tools】→【Features】→【Feature To Polygon】对话框，【Input Features】设置为“circles”，【Output Feature Class】设置为“overlay”；点击【OK】，得到含有重叠区域的图层数据。

注：该工具将发生重叠的区域生成为新的面图形。

（2）传递属性信息

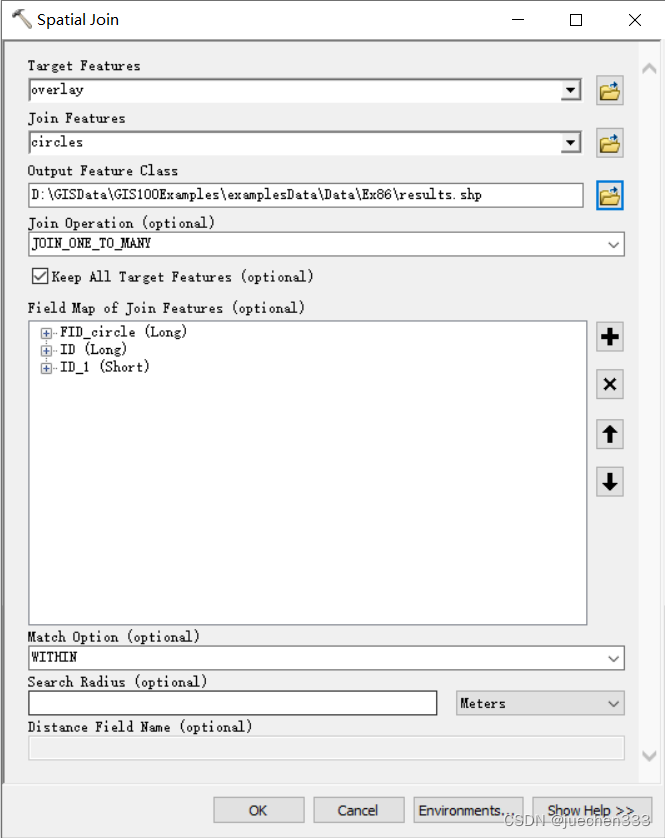

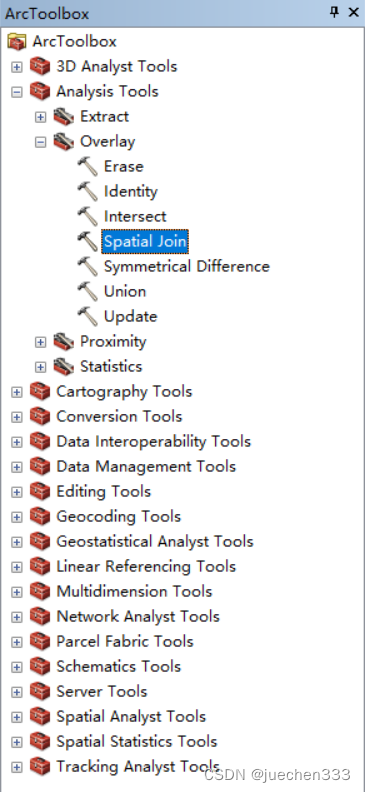

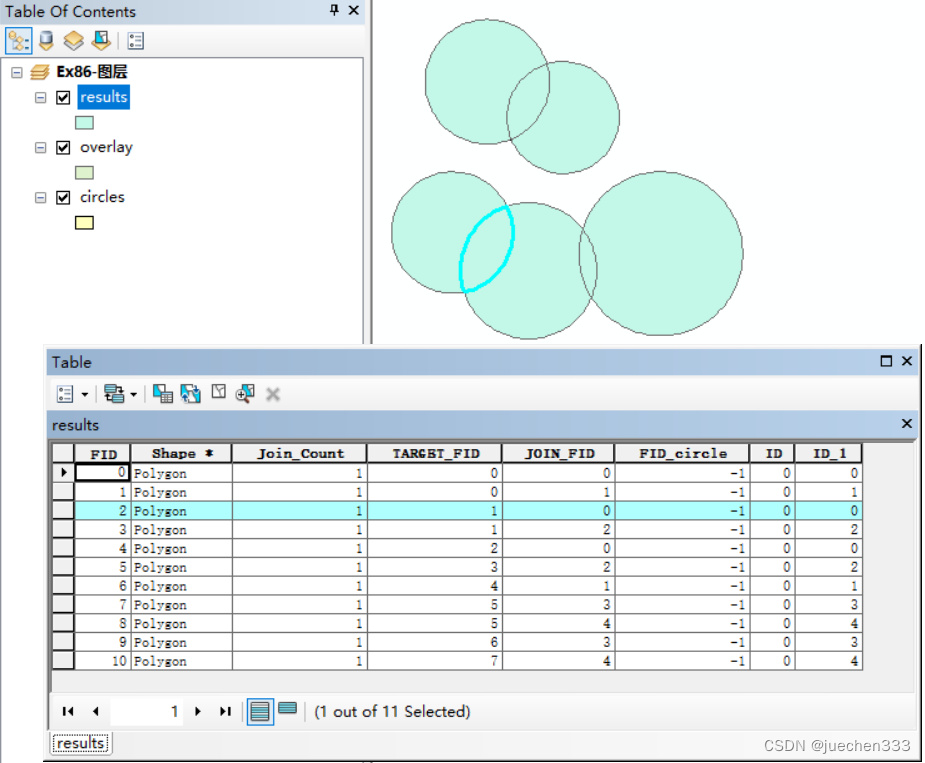

打开【Analysis Tools】→【Overlay】→【Spatial Join】对话框，【Target Features】设置为“overlay”，【Join Features】设置为“circles”，【Output Feature Class】设置为“results”，【Join Operation】设置为“JOIN_ONE_TO_MANY”，【Match Operation】设置为“WITHIN”；点击【OK】，得到具有原始圆属性的重叠图层。

注：对于重叠的区域，其空间位置在原始的圆图形内，因此通过一对多连接操作，原始的圆图形属性会记录到重叠的区域中。

（3）分析发生重叠的图形关系

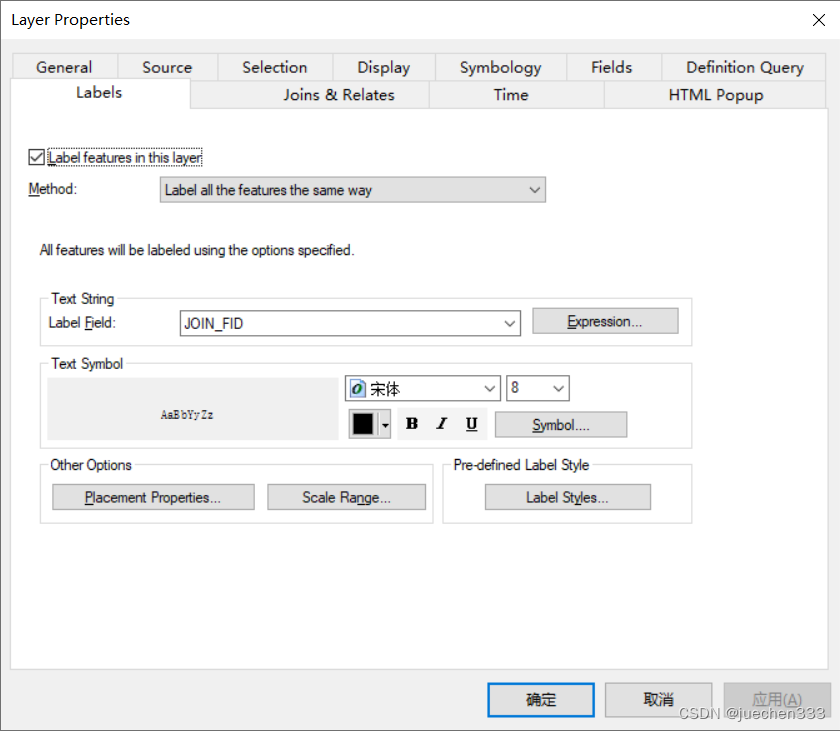

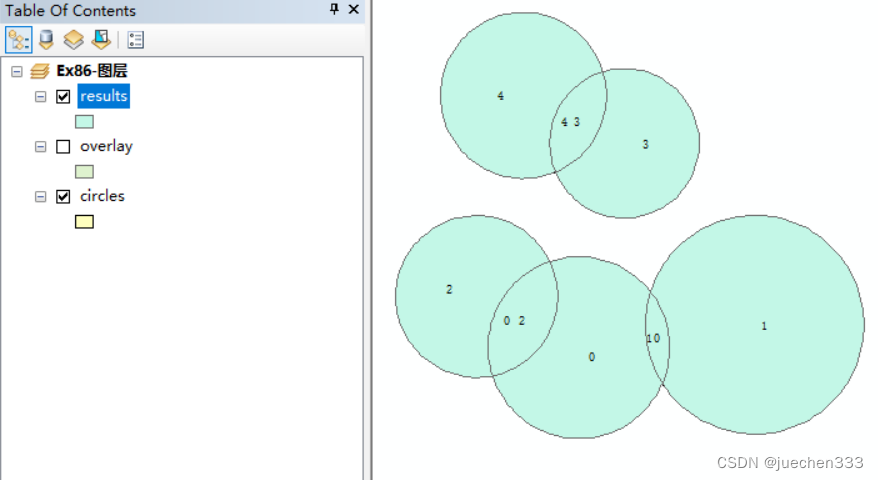

右击“results”图层，点击【Properties】打开【Layer Properties】→【Labels】，勾选【Label features in this layer】，在【Text String】中将【Label Field】设置为【TARGET_FID】，点击【OK】；圆0、圆1、圆2、圆3和圆4重叠情况如图。
