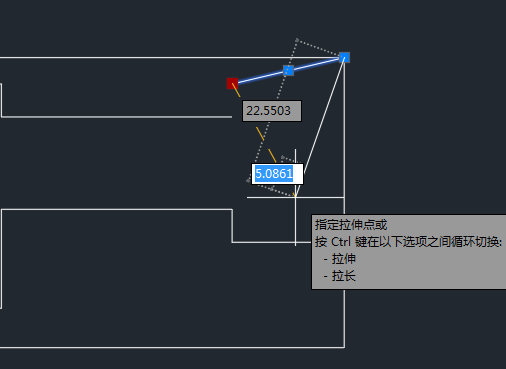

（1）快捷键：F8
（2）只能捕捉到水平或垂直的方向，是一种特殊的捕捉模式。
（3）可以利用极坐标或者相对坐标画斜线。
在这里插入图片描述

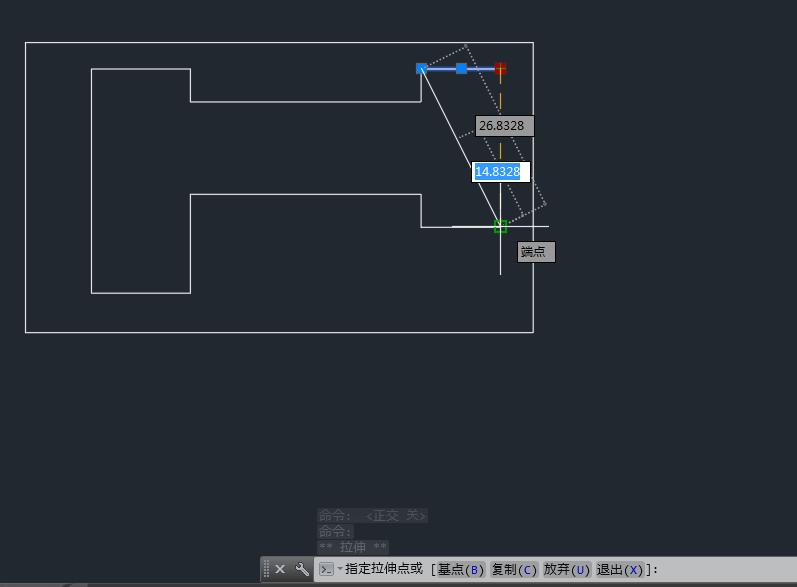

（1）快捷键：F10
（2）可以设置多种角度捕捉。
（3）一般绘图中是常开状态。
在这里插入图片描述

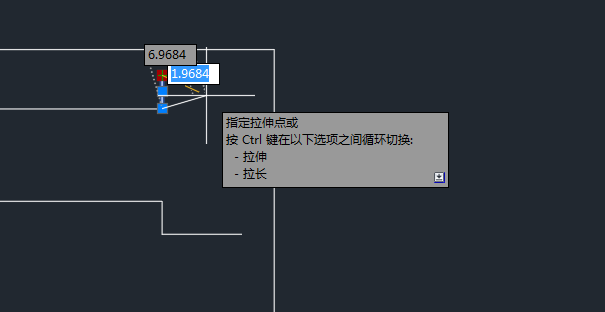

（1）快捷键：F3
（2）帮助我们快速定位到精确的点。
（3）在对象捕捉图标上右键可以设置捕捉类型，除了最近点，其它捕捉类型一般都是常开状态。
在这里插入图片描述

（1）快捷键：F11
（2）对象捕捉就是指绘图时鼠标靠近该类型点会出现提示，比如端点，中点等
（3）对象追踪是指你把鼠标停在一个点上片刻，出现小十字符号时移开鼠标，每次鼠标经过该点的水平或垂直方向时会出现虚线提示，只是一次有效。
在这里插入图片描述

（1）用于绘制轴测图，轴测图指用二维线框表示三维模型。
（2）必须配合正交模式使用。
（3）切换各个面快捷键：F5。
在这里插入图片描述
