一、计算工具介绍

利用C#语言,基于ArcGIS二次开发实现了迎风面投影指数(迎风面密度)计算工具,计算工具安装和使用简单,作为插件在ArcMap软件里运行,支持ArcGIS10.2及以上版本ArcMap。软件包括考虑地形影响版本和不考虑地形影响版本。本文介绍不考虑地形影响版本,软件界面和计算结果如下图所示。可根据需求,提供代算服务和工具的定制开发。

1、不考虑地形版本

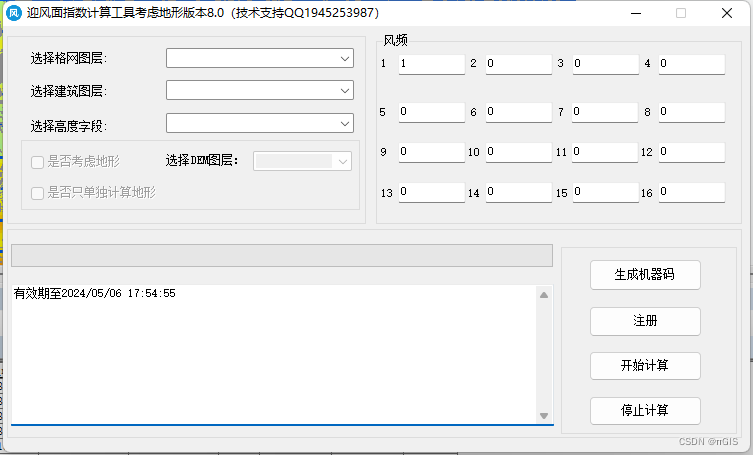

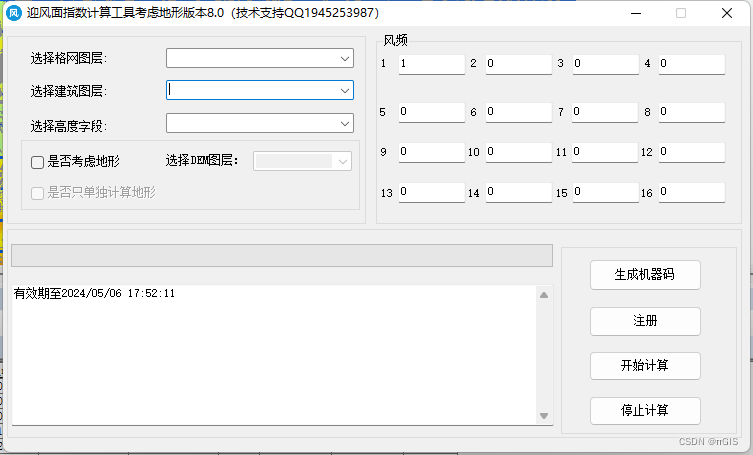

在这里插入图片描述)

(不考虑地形版本无法加入地形进行计算)

2、考虑地形版本

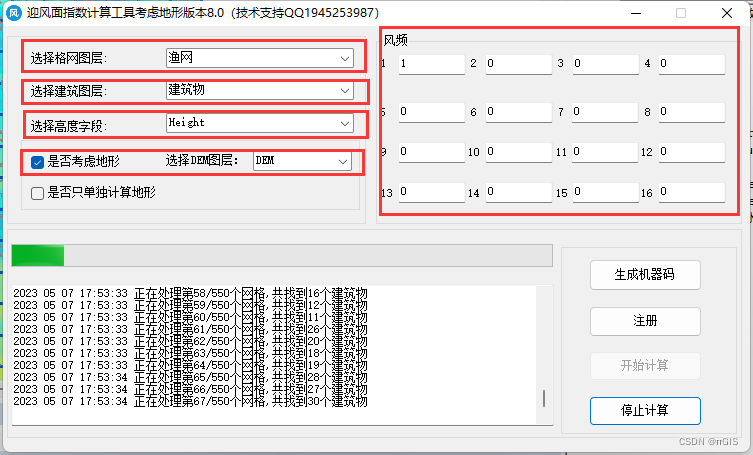

在这里插入图片描述

3、计算结果示例

在这里插入图片描述

二、数据准备

待计算区域建筑物数据,文件格式为GIS格式(shp或gdb格式),必须使用投影坐标,属性包括建筑物高度。注意数据坐标系一定要采用投影坐标系,否则无法计算。在这里插入图片描述

三、计算步骤

1、生成渔网

打开ArcMap工具箱选择>“数据管理工具”>“要素类”>“创建渔网”,参数选择及生成渔网如下图所示,模板范围选择与 建筑数据 图层相同,格网大小可以根据情况设置(本文以20*20为例),并且也可以采用非矩形格网。注意几何类型一定要选POLYGON(面状渔网),否则无法计算。本软件同时支持圆形,多边形,等不规则面状网格计算。
在这里插入图片描述
在这里插入图片描述

2、工具计算

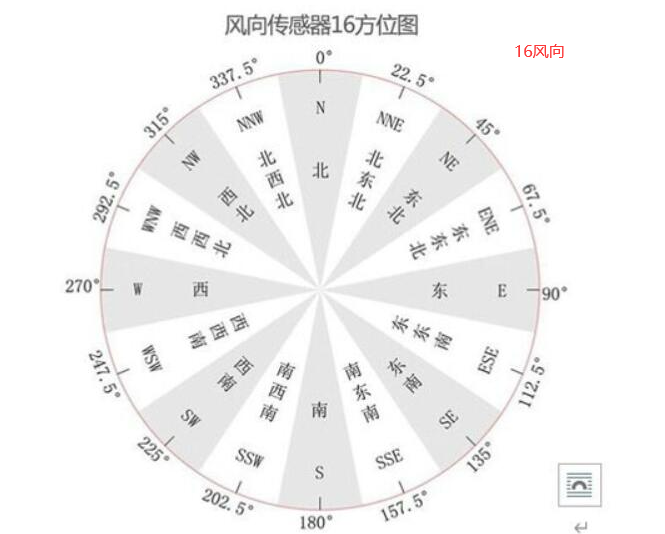

打开迎风面投影计算工具,选择生成的渔网和建筑数据,建筑高程属性字段,设置16风向频率(和为1,0度表示北风,22.5度表示北东北风,顺时针对应1-16号风向)然后开始计算,如下图所示。
在这里插入图片描述
在这里插入图片描述

3、计算结果

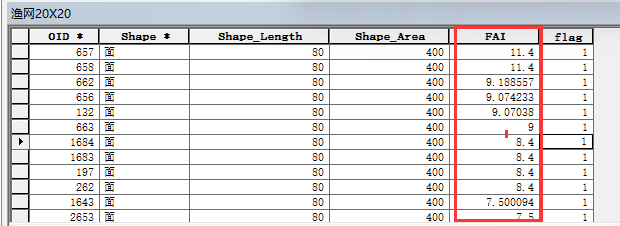

计算完成后,自动在渔网图层添加FAI字段,字段值即为计算得到的每个网格的迎风面投影指数。计算过程中可以中途停止,添加的flag字段等于1表示已经计算完成的网格,下次启动会进行续算,自动忽略flag=1的网格。若需要重新计算,请将flag赋值为0。
在这里插入图片描述

4、计算结果(马赛克)

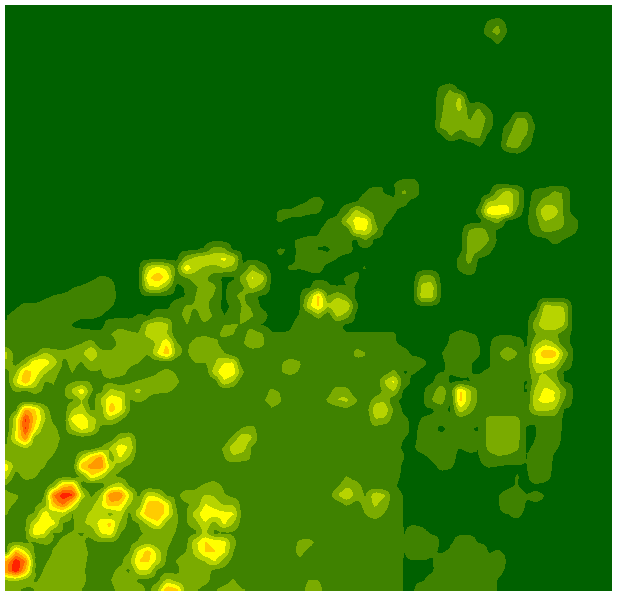

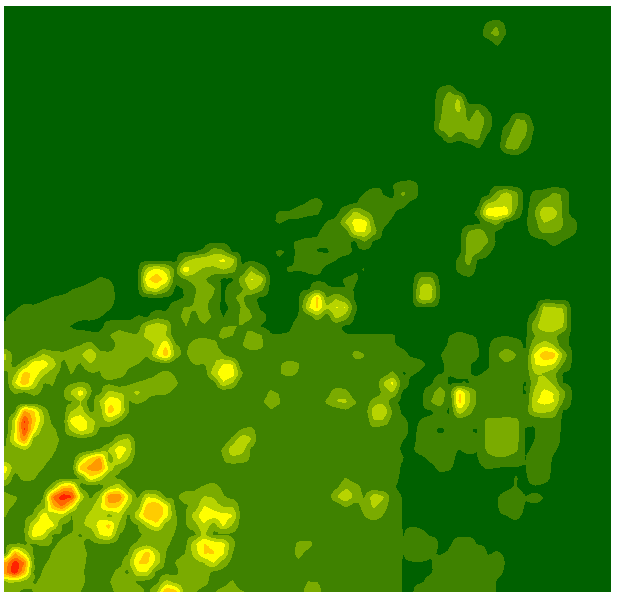

利用ArcMap工具,将计算完成的网格转成栅格,如下图所示。使用本文方法生成马赛克的清晰度不受网格大小影响。
(1)渔网面转点

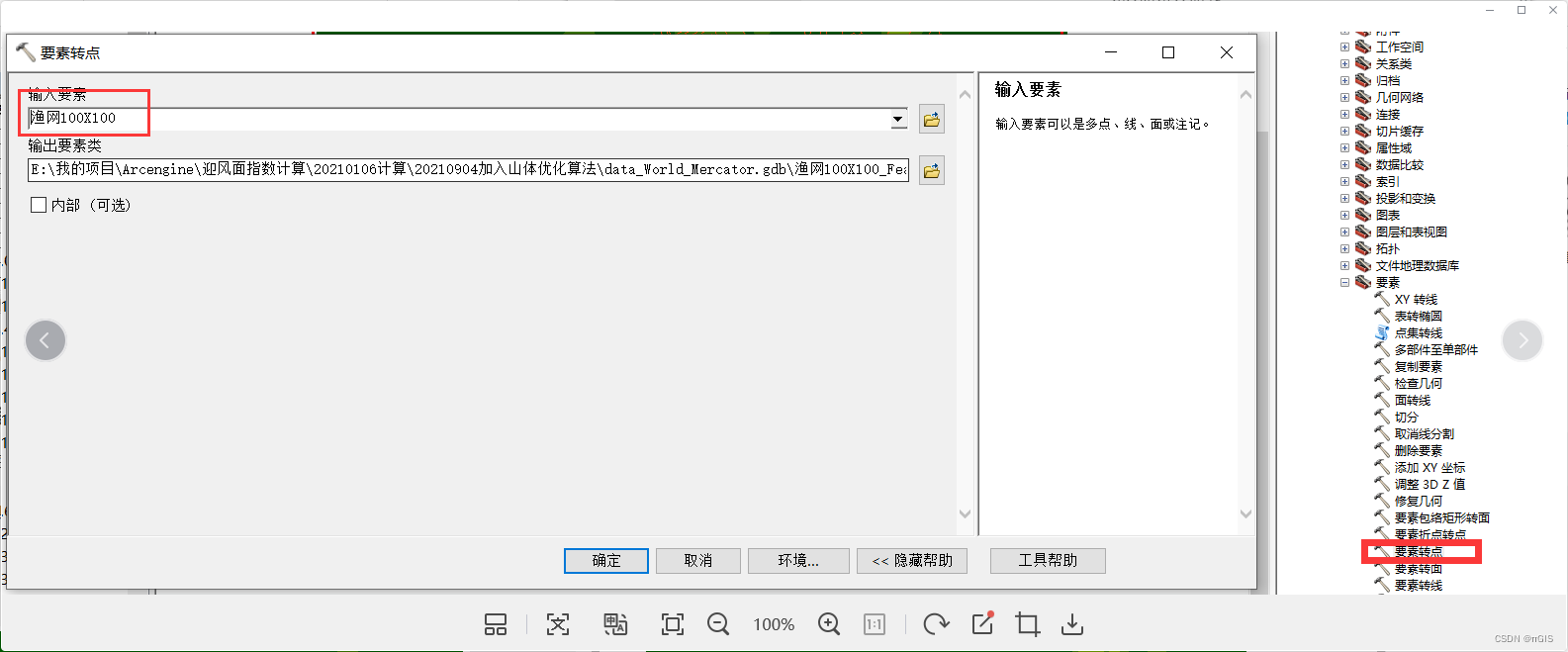

使用【要素转点】工具将渔网转化为点要素。
在这里插入图片描述
(2)点转马赛克

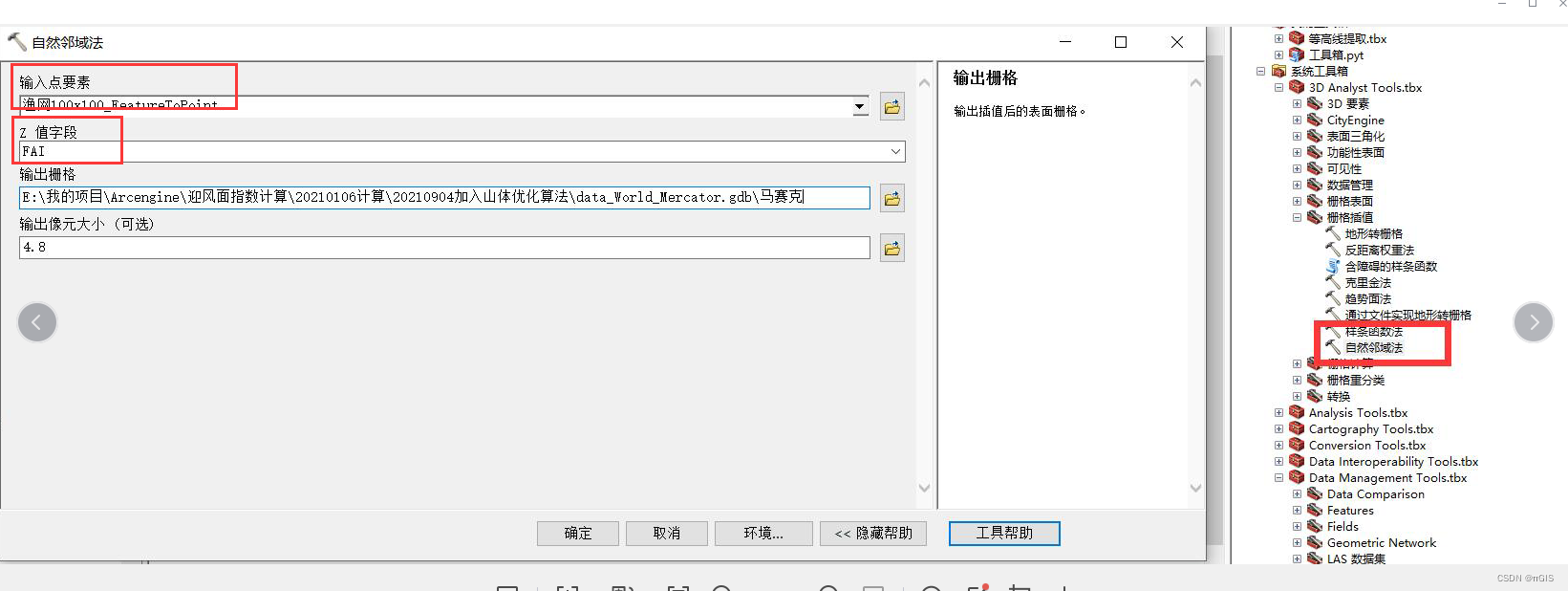

使用【自然邻域法】将上一步生成的点要素转为栅格,即为最终结果马赛克。注意Z值字段选择迎风面指数FAI.
在这里插入图片描述在这里插入图片描述
