概述
使用cad辅助建模的时候，有时会出现找不到导入的cad文件的情况，解决方法如下。

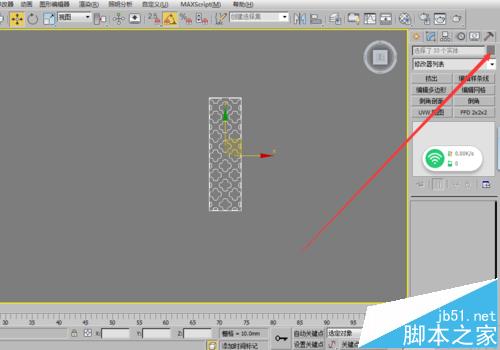

1、cad文件导入3d的时候默认线条颜色与3d背景颜色一致，这时，只要在刚开始导入cad文件的时候，不使用任何命令，点击修改面板更改线条颜色。因为cad文件一旦导入3d，默认是选中的状态，所以只要刚刚导入进去的时候不使用任何命令，就能很轻松的找到。

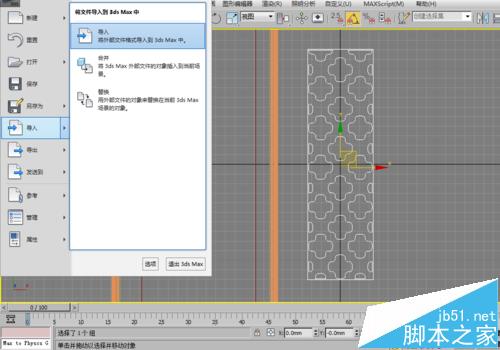

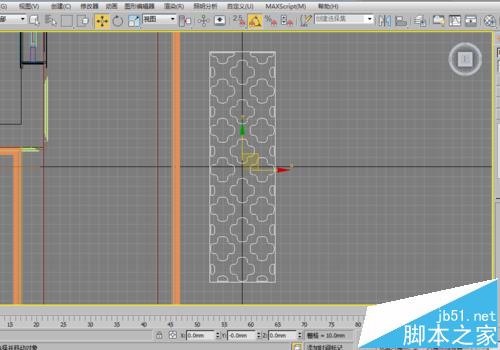

2、导入的cad文件偏离坐标轴中心太远。使用移动命令无法准确的移动到坐标轴中心，解决方法是，在刚开始导入cad文件的时候，不使用任何命令，使用快捷键z键定位到导入的cad文件，点击成组命令成组，然后在下面编辑栏里，x轴，y轴输入0即可。记得一定要成组，不然如果导入的是多个线条，重新定位以后会出现散乱的情况，或者cad导出的时候按快捷键b，成块，然后再导出导入。
3、另外需要留意的情况就是，cad的单位设置一定要相同于3d的单位设置，cad导出文件之前，尽量先快捷键b，成块，然后再导出，这样出现错误的几率会小很多。
