3ds max建模教程：全实例解析人体高级建模

本教程是一篇3dsmax建模教程，全实例解析人体高级建模，介绍的非常详细，作者很强大，人体模型制作的非常逼真，大家可以过来学习一下，真的很不错！我们先来看看最终效果图：

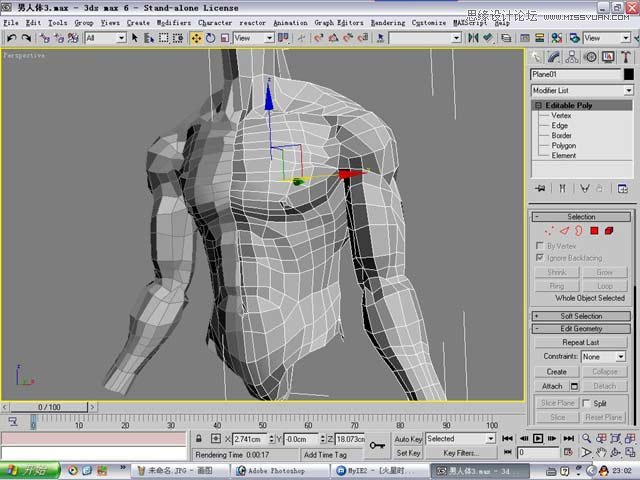

首先看一下躯干模型，这是正面模型。

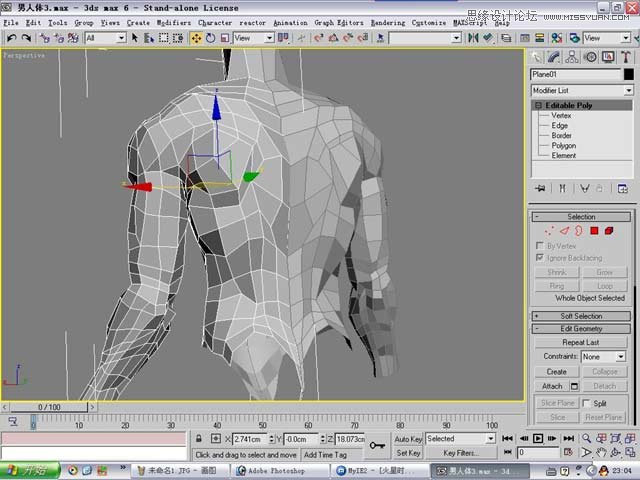

下图是背面模型。

线框如图。

下面我们将开始准备工作，为了深入了解人体结构方面的情况和准确的表现结构，我们可以用实照，或者线稿，导入MAX中作为参考。

下面是我为这个模型所绘的几张人体肌肉分布线稿，因为想试试基础手绘有没丢，所以我采用的了默写，现在看来随着不断深入有些地方还有欠缺。如果没有美术功底的朋友可以用相机拍摄，也一样可以做到。正面肌肉分布：

侧面肌肉分布图。

背面肌肉分布图。

然后将这些图片用为背景导入到MAX中，要注意的是，在PS中将它们调整为长宽一至，在MAX中要视图一至，不然会有很大的麻烦。注意画有红线的部分。

导入后的情况如图。

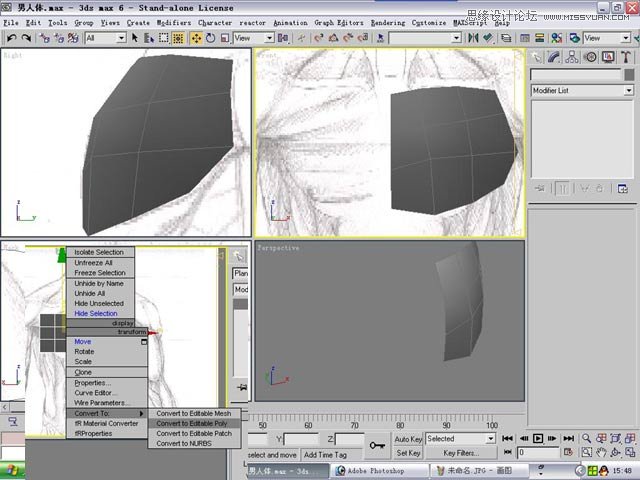

从任何一个地方开始，我习惯是从胸部。因为他显得比较平坦一点。拉一个PLANE，格数为3X3，在各视图中对应好背景的位置，将它塌陷为PLOY，在右视图和前视图中调整各点的位置，如图。

这时。我们将这一边的胸部沿X轴进行镜像，生成另一半，减轻工作量，并将其设置为半透明，以便看到背景图像，注意画线部分。如图。

在堆栈区选择EDGE进入边的子物体，选择下方三条边，按住SHIFT键向下拉，这样我们可以看到拉出了三个面，再往下拉一下。在堆栈区选择VERTEX，调整各点的位置，可以用键盘的1、2、3、4、来选择不同的子级，这样我们就可以得到一个大的轮廓，如图。

进入EDGE选择下面三条边，继续向下拉三次，直到腹底，进入VERTEX，调整各点的位置，这样我们就可以得出一个胸部和腹部的大体轮廓，如图。

如图，选中右侧的6条边，在右视图中拉伸2次，形成腹外余斜肌和前锯肌的大轮廓。

在右视图和前视图中分别调整各点的位置。

-

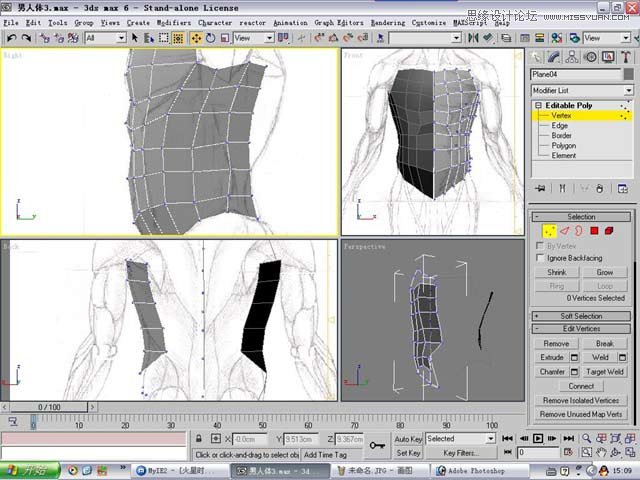

选择这6条边继续向右拉，再调整各点的位置，转到后视图中调整，注意点的位置，尽量能够符合肌肉的走向。

选择4条边再继续拉伸，调整各点，如图。

选择下方2条边拉伸，如图。

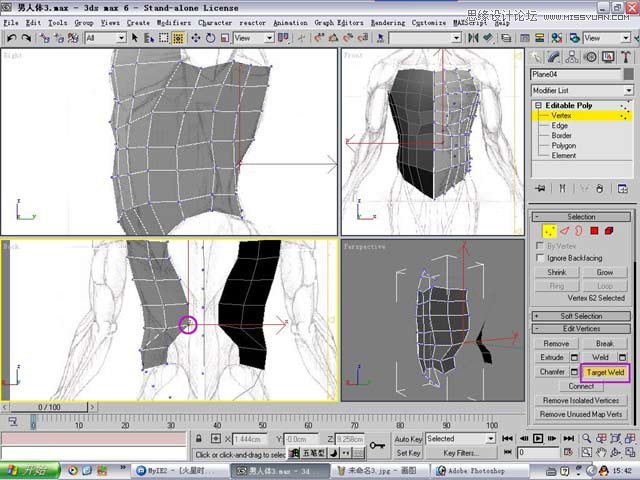

调整点的位置，将上方的2个点进行合并，我选用的是TARGET WELD合并方式，如图，注意画红线部分。

在后视图中选中右边6条边将其拉伸，调整各点，并在右视图中沿X稍向左推，使它们凹进去，如图。

选中下方的一条线，拉伸两次，调整点，如图。

将这条边继续拉伸4次，调整各点，如图。

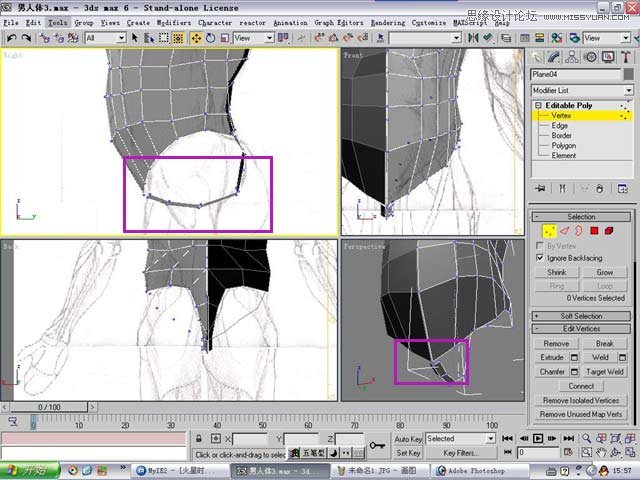

腹前下方2个点，进行合并，可这时我们会发现多出来了一个点，没得点可与之合并，如图。

选择腹部一直到胸部的中线，给它们ChAMFER，再合并各点，如图。

腹股沟完成了，如图。

下面我们从后视图，也就是人体的背面选中上边的3条线，向上3次拉伸出斜方肌，三角肌和肩胛肌群，调整各点，如图。

回到前视图中选择上面的4条边向上拉伸出锁骨，胸锁乳突肌，和斜方肌，如图。

-

回到后视图中，把斜方肌向上拉出，也就是后脖子。如图。

可以将前面和后面进行闭合了，选中三条线，拉伸，与前视图中的点合并。这样，一个大体的身躯轮廓就出来了，如图。

接下来，我们做出三角肌，选择空出来的三角肌范围的线，向外拉伸，并调整各点，如图。

下拉并调整各点。形成上臂。

现在做出小臂，继续下拉，注意关节位置的骨点和肌肉分布，小臂的特点是肌肉分布较多，有点难处理，在此我们只要形成一个大的轮廓就可以了，不必拘束于细节部分。

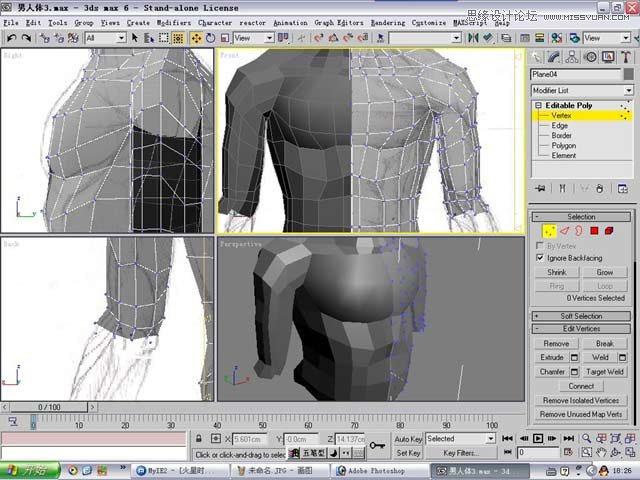

选择线继续下拉若干次，直至小臂结束部分，在各个视图中调整点的位置，在这个造型中，要注意的是上臂是圆一点，而小臂显的扁。这是由于小臂的尺骨和桡骨决定的。

我们加一个MESHSMOOTH看一下，如图。

把光滑命令删了，我们使用PLOY自带的一个光滑命令，方便修改。注意画红线的部分。

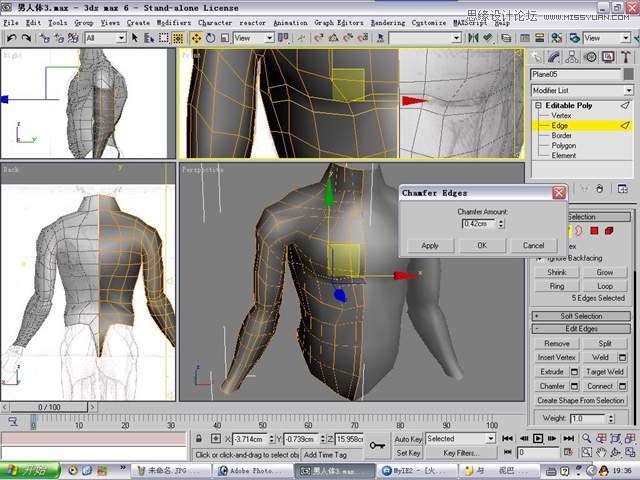

从胸部开始，突出胸大肌的特征，选择胸肌下面5条线，进行CHAMFER AMOUNT，如图。

调整各点位置。

在各个视图中调整，得出如图型体。大的轮廓出来了，再进行细化。

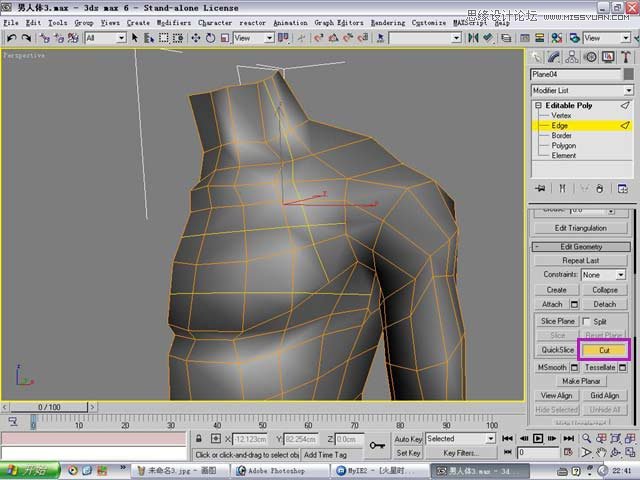

这时我们会发现线太少了，不能够建起一个精准的形体来，老样子，我们还是从胸部开始，给他点肌肉感，增加线，我用的是进入EDGE，选择CUT，在胸部增加线，并调整各个点的位置。

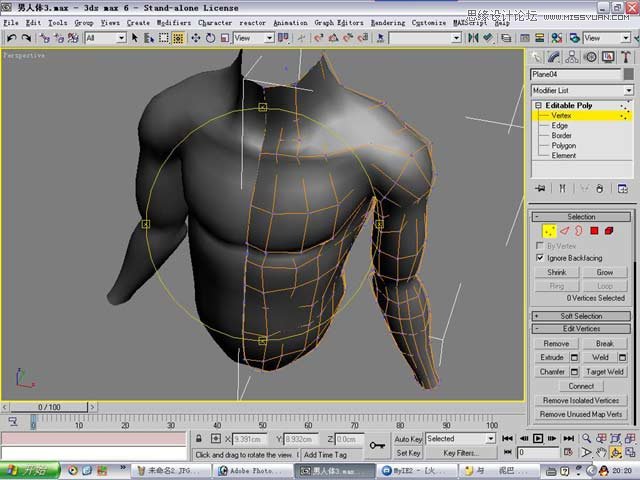

在我们布线时须要注意的是尽量避免三角面的产生，因为它们不太好光滑。胸部最终布线为如图所示。

用同样的方法，我们给余下的部分布线细分，最终如图。

-

背面如图。

光滑模型。

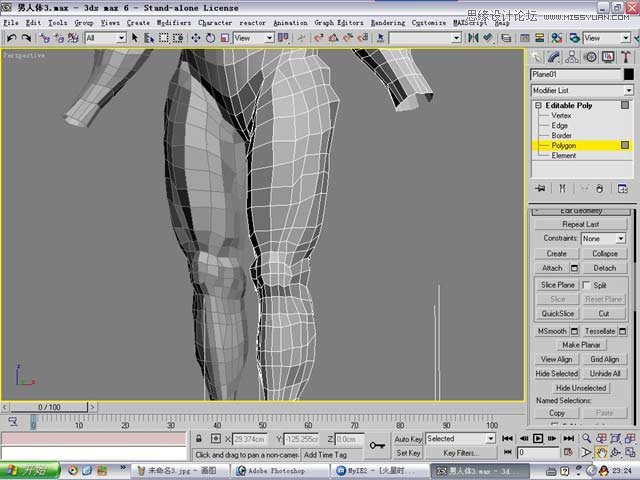

用同样的方法，我们做出腿部。最终如图。

背面。

图片导入，在导入前修改一下，使它和原模型能够匹配。为了方便操作，我们将身躯部分隐藏掉，如图。

最后
